半开式离心泵叶轮结构三维建模

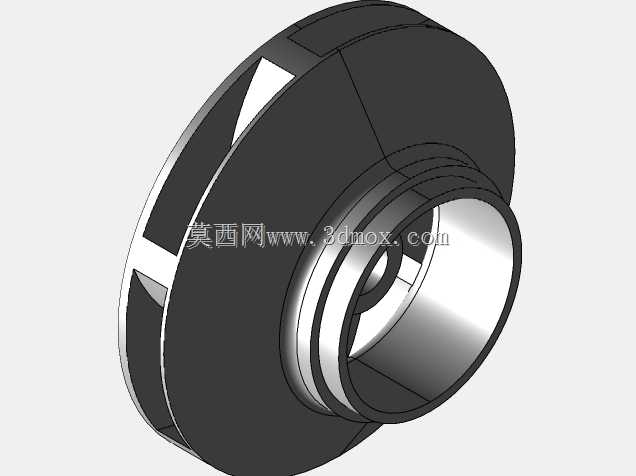

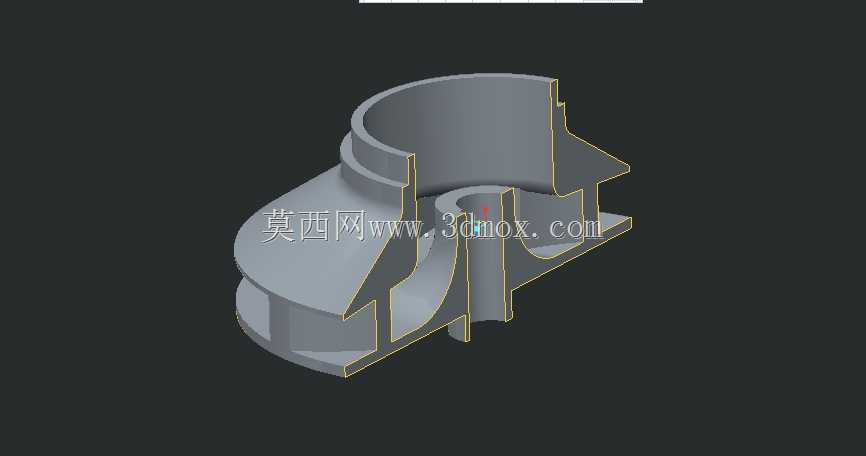

　　在流体输送类设备的核心部件设计中，离心泵叶轮的结构合理性直接决定整泵的运行效率、抗气蚀性能与工况适配范围，本次建模的半开式离心泵叶轮，主要面向含少量固体颗粒的流体输送场景，常见于市政给排水、轻工流程输送、中小型循环水系统等工况，区别于闭式叶轮的全包裹流道与开式叶轮的无盖板结构，该结构在兼顾流道过流能力的同时，保留了单侧后盖板的结构强度，能适配轻度含杂介质的输送需求，降低流道堵塞概率。从实际安装边界来看，该叶轮中心设置标准阶梯式轴孔，轴孔与泵轴的配合段预留了键槽安装位置，装配时可通过键连接传递扭矩，轴孔端部的凸台结构可与轴端锁紧件配合，限制叶轮运行过程中的轴向窜动，

　　叶轮后盖板的外缘直径与泵体密封环的安装间隙控制在常规清水泵的标准配合区间，避免运行过程中出现动静部件摩擦，同时保证容积效率处于合理范围。设计过程中，叶片采用后弯式空间扭曲构型，叶片型线从轮毂处沿径向向外延伸过程中，结合流体在流道内的流速变化规律做角度渐变调整，减少流体在流道内的转向冲击，降低水力损失，叶片与前侧敞开区域的间隙根据输送介质的颗粒度常规范围做了预留，既保证小颗粒杂质可顺利通过流道，不会出现卡滞，又不会因为间隙过大导致回流损失过高影响泵效。从结构强度角度考量，后盖板与叶片连接位置做了圆弧过渡处理，避免应力集中，在长期承受交变水力载荷与离心力的工况下，减少结构疲劳开裂的风险，轮毂位置做了加厚处理，提升轴孔配合段的结构刚性，

　　避免泵轴高速运转时叶轮出现偏摆，影响运行稳定性。在实际选型匹配过程中，该类叶轮可适配单级单吸离心泵的泵体结构，安装时需保证叶轮出口中心线与泵体蜗壳的流道中心线对齐，否则会出现偏流、振动增大的问题，叶轮进口处的圆弧导流段可降低流体进入叶轮流道时的局部阻力，提升泵的抗气蚀性能，对于输送常温清水、轻度含杂质的工业废水、循环冷却水等介质的工况，该结构叶轮的综合适用性优于闭式叶轮，相比开式叶轮又能保证更高的运行效率。建模过程中对叶片的进出口安放角、叶片包角、流道过流断面面积变化率都做了符合水力设计规范的还原，可直接用于后续的泵体装配干涉检查、流场仿真分析参考，也可作为同类叶轮结构优化设计的基础模型，在结构细节上，叶片与后盖板的连接圆角、轴孔的倒角、轮毂端面的安装止口尺寸都符合通用离心泵的安装尺寸规范，可直接匹配对应规格的泵轴、密封件等标准配件，无需额外做结构调整即可用于虚拟装配验证。
