异型材挤出成型用挤出模头结构

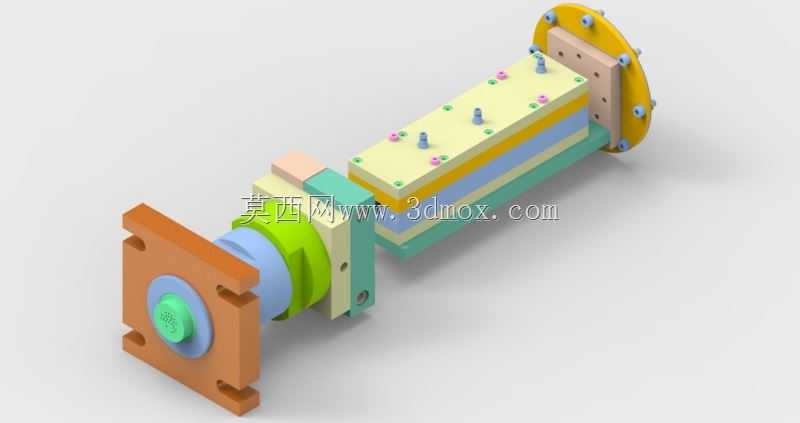

　　这套挤出模主要面向塑料异型材连续挤出生产场景，适配常规单螺杆挤出机的出料端安装，多用于建材、装饰条、小型工业异型材的量产线，是挤出成型工序里直接决定型材截面精度与成型稳定性的核心部件。从结构拆分来看，模头整体采用分段式堆叠设计，从进料端到出料端依次设置连接法兰、稳流段、分流段、成型段、口模校准段，各段通过定位销与内六角螺栓完成锁紧固定，避免长期受料流高压冲击出现段间错位漏料的问题。进料端的方形法兰带四个安装耳座，安装孔位匹配行业通用的挤出机出料法兰尺寸，安装时可通过调整法兰面的密封垫片厚度，微调模头与挤出机螺杆出料口的同轴度，减少料流进入模腔时的偏流现象。料流进入模腔后首先经过稳流段，该段的腔道做了圆弧过渡处理，

　　消除螺杆出料带来的螺旋流痕，让熔融塑料的压力在整个腔道截面均匀分布，避免后续成型出现局部缺料或密度不均的问题。分流段设置了多组阻尼块与分流梭结构，根据目标型材的截面壁厚分布，调整不同位置的料流流速——壁厚较厚的区域对应阻尼间隙更大，壁厚较薄的区域适当收窄阻尼间隙，让整个截面的料流在进入成型段时能保持一致的挤出速度，避免型材出料后出现弯曲、壁厚差超差的问题。成型段的长度根据所加工塑料的熔融粘度做了匹配设计，针对常用的PP、PE、PVC等通用塑料，成型段长度取截面壁厚的10-15倍，保证料流在成型段内充分稳压，消除内应力，出料后型坯的形变控制在允许公差范围内。出料端的圆形法兰带周向均匀分布的调节螺栓，可在试模阶段微调口模与芯模的同轴度，

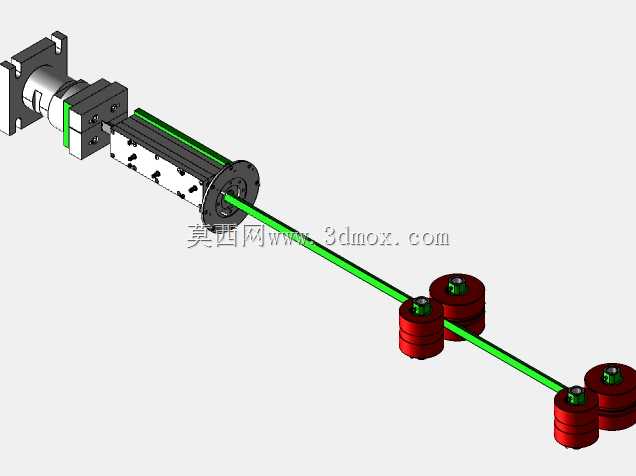

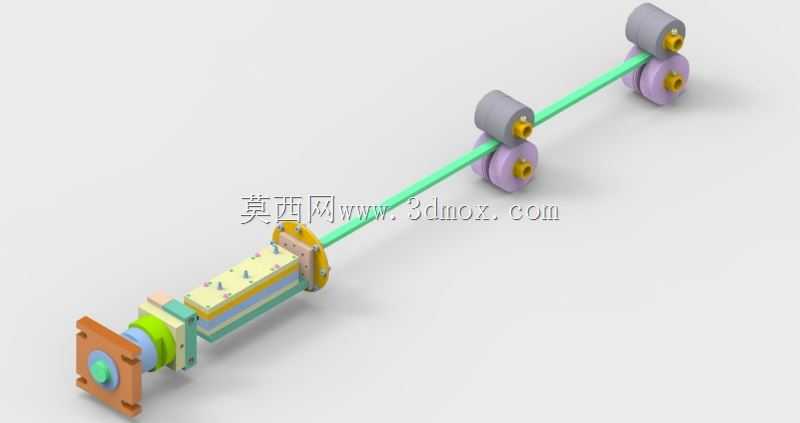

　　以及口模各位置的间隙大小，补偿料流因流速不均带来的型材变形，试模时无需拆解整段模头，仅通过端部的调节螺栓即可完成参数校准，大幅缩短调模时间。模头的各段腔体都做了镜面抛光处理，表面粗糙度控制在Ra0.8以下，减少料流在腔体内的流动阻力，避免长期生产过程中出现积料、分解碳化的问题，清理维护时拆开分段螺栓即可逐段清理腔道残留，无需整体吊装拆解，适配生产线快速换色、换型的作业需求。安装边界方面，模头整体轴向长度适配常规挤出生产线的冷却定型台进料位置，安装后出料口与定型台入口的间距可通过挤出机的移动导轨调整，保证挤出的高温型坯能平稳进入定型模，不会因垂伸导致截面变形。模体侧面预留了热电偶与加热圈的安装位，

　　可根据加工塑料的工艺要求分段控制各段模温，稳流段温度略高于挤出机末段温度，成型段温度根据料流流动性做微调，口模段温度适当降低以提升型坯的初始定型强度，整套模头的温度分区设计覆盖了常规聚烯烃、通用工程塑料的挤出工艺窗口，无需额外改造即可适配多数中小规格异型材的挤出生产需求。在实际生产应用中，这类挤出模的结构设计直接决定了型材的成品率，分段式结构相比整体式模头，加工难度更低，各段的腔道可分别采用磨削、电火花工艺加工，更容易保证尺寸精度，日常维护时若某一段出现磨损或腐蚀，仅需更换对应段的零件即可，无需报废整副模具，有效降低生产耗材成本。
