PVC窗用模具盖升降导向结构设计

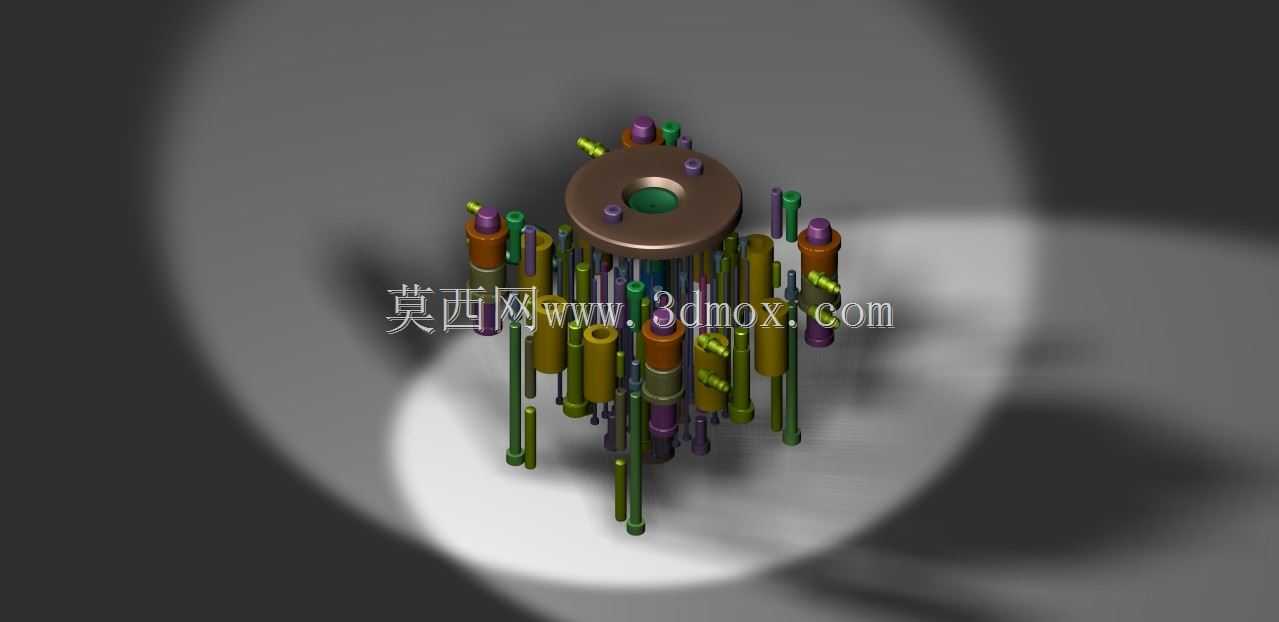

　　这套结构主要应用在PVC推拉窗的模具配套升降工位，日常在塑钢窗型材的成型后段工序里，承担模具盖的同步升降导向作用，避免合模、开模过程中盖体出现偏摆卡滞，直接影响PVC窗配件的成型精度。从实际产线的使用反馈来看，这类升降结构的核心需求是多点位同步支撑，因为模具盖本身是圆盘类薄壁结构，单点升降很容易出现边缘倾斜，导致密封面贴合不严，出现PVC料溢边的问题，所以设计时采用了多根不同长度的导向柱沿盖体周向分布的布局，每根导向柱对应盖体上的一个定位孔位，升降过程中所有柱体同步位移，保证盖体始终保持水平状态。

　　设计思路上没有采用常规的中心单导杆结构，是因为中心位置需要预留注塑浇口或者顶出机构的安装空间，把导向件布置在盖体边缘区域，既能避开中心功能区，又能最大化支撑跨度，减少升降过程的挠度变形。不同导向柱的长度差异是对应模具内部不同深度的型腔位置，部分柱体端部需要伸入型腔周边的定位槽，在合模终了阶段承担辅助定位的作用，短柱则主要承担盖体本身的承重导向，不需要伸入型腔内部，避免和模腔内的成型零件发生干涉。

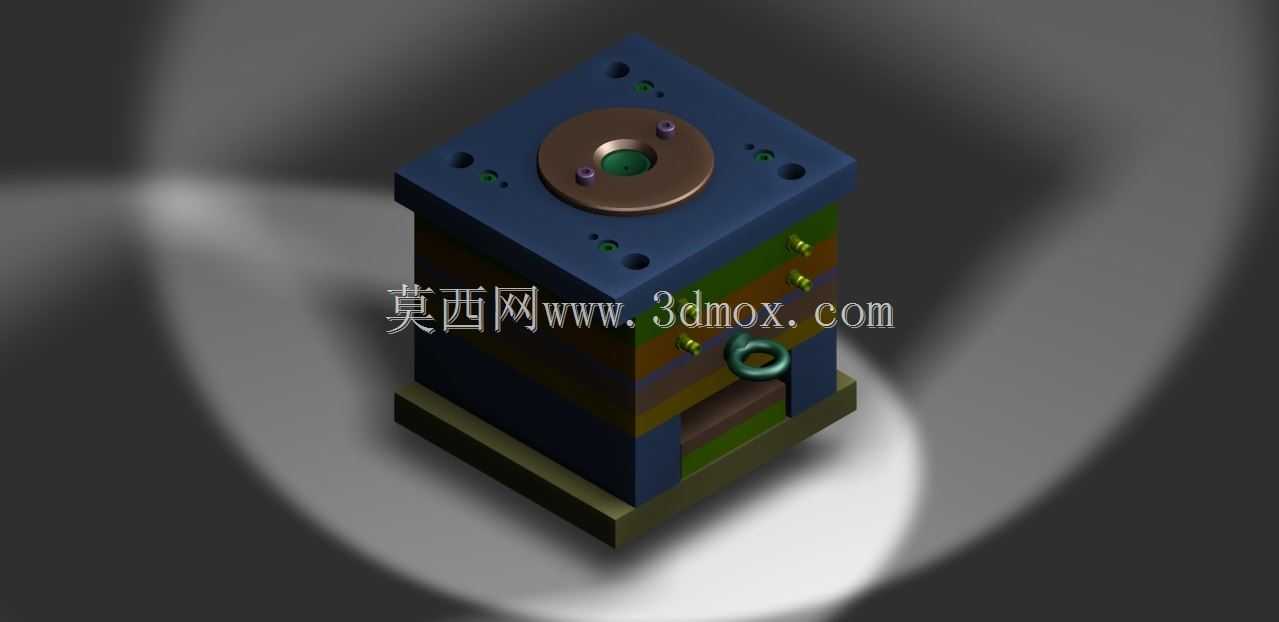

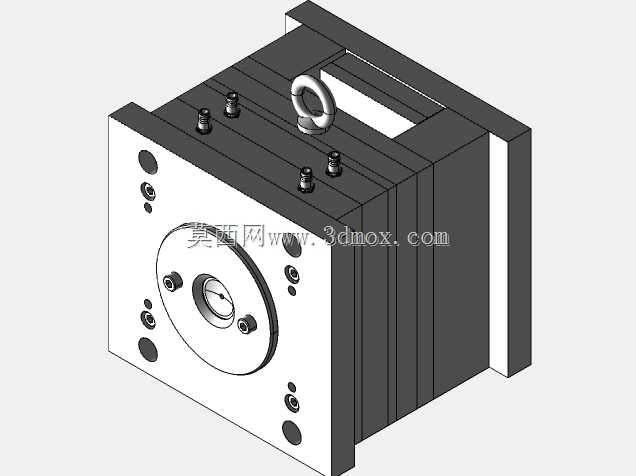

　　从安装边界来看，顶部圆盘盖的外径需要和模具上模的安装沉孔完全匹配，安装时盖体上表面和上模座的沉孔端面贴合，所有导向柱垂直向下穿入上模对应的导向孔内，导向柱和孔的配合间隙控制在0.02mm到0.05mm之间，既保证滑动顺畅，又不会出现横向窜动。导向柱的材质选用耐磨合金钢，表面做硬化处理，长期往复滑动也不会出现拉毛磨损的问题，不同颜色的柱体其实是对应不同的配合公差组，装配时可以通过外观快速区分，避免装错位置导致卡滞。

　　实际使用过程中，这套升降结构的行程需要匹配模具的开模距离，保证开模后模具盖抬起的高度足够让成型后的PVC窗配件顺利取出，合模时所有导向柱先进入导向孔完成预定位，再让模具盖和型腔完全贴合，避免硬接触碰伤型腔表面。和普通的单导杆升降结构相比，这种多柱分布式的结构抗偏载能力更强，哪怕模具盖单侧受到料流的不均匀压力，也能通过多根导向柱的支撑保持位置稳定，不会出现盖体偏移导致的成型件壁厚不均问题。另外在维护层面，每根导向柱都可以单独拆卸更换，不需要整体拆解升降机构，某一根柱体出现磨损时只需要更换对应配件即可，大幅降低产线的维护停机时间，适配中小批量PVC窗配件的连续生产需求，在塑钢门窗型材的配套模具工位上，这类结构的通用性很强，只需要调整导向柱的长度和分布位置，就能适配不同尺寸规格的模具盖安装需求。
