多工位级进模冲压剪切弯曲成型结构

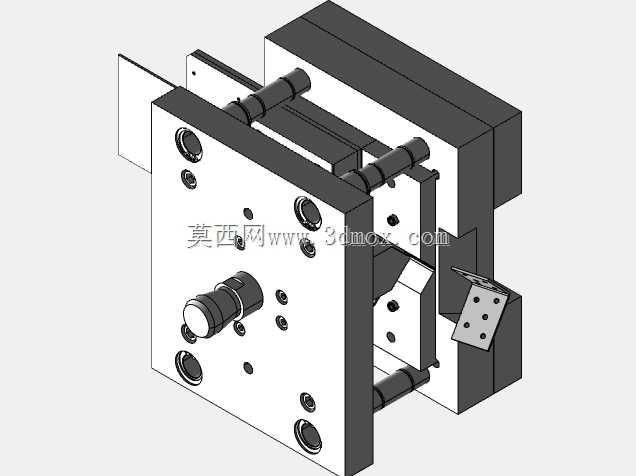

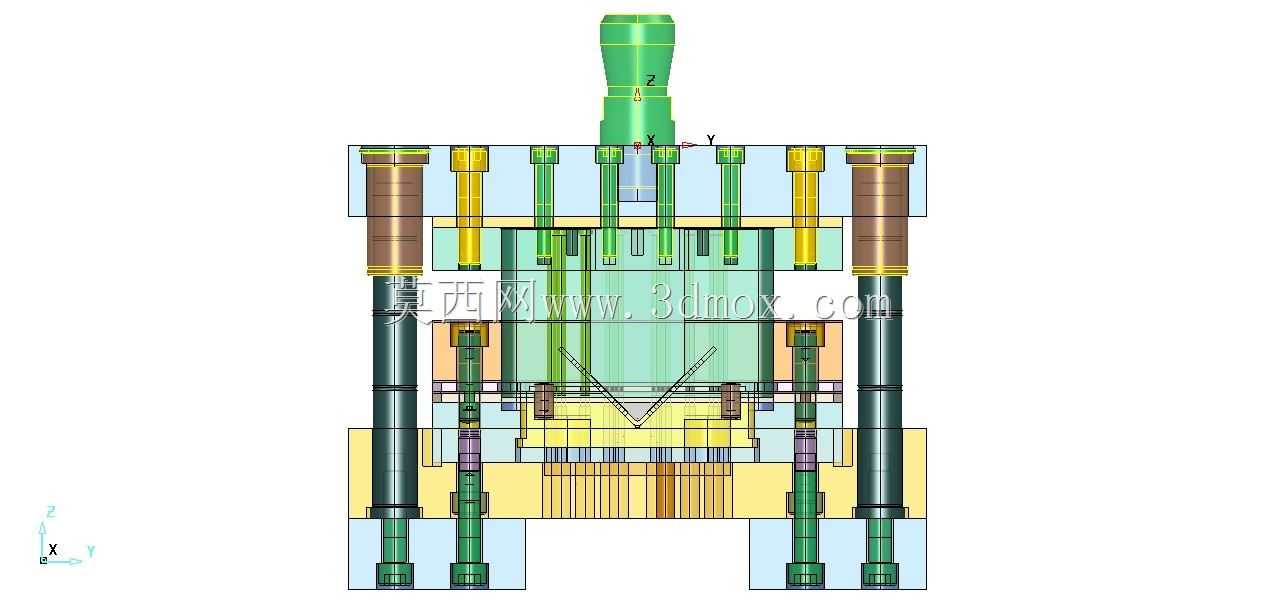

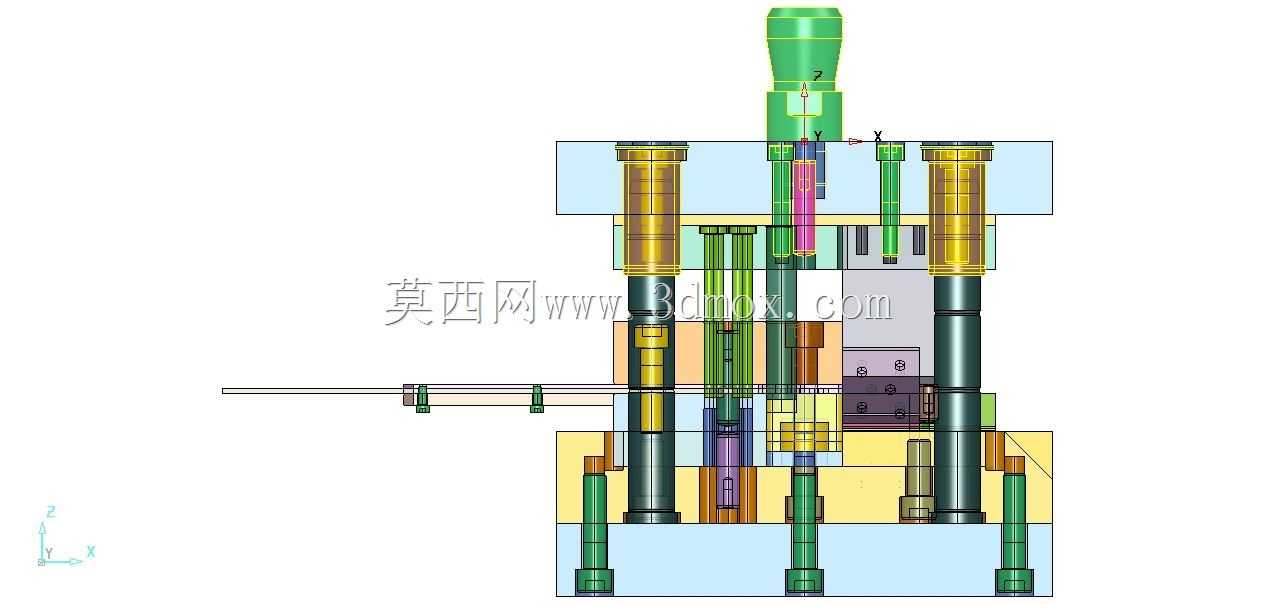

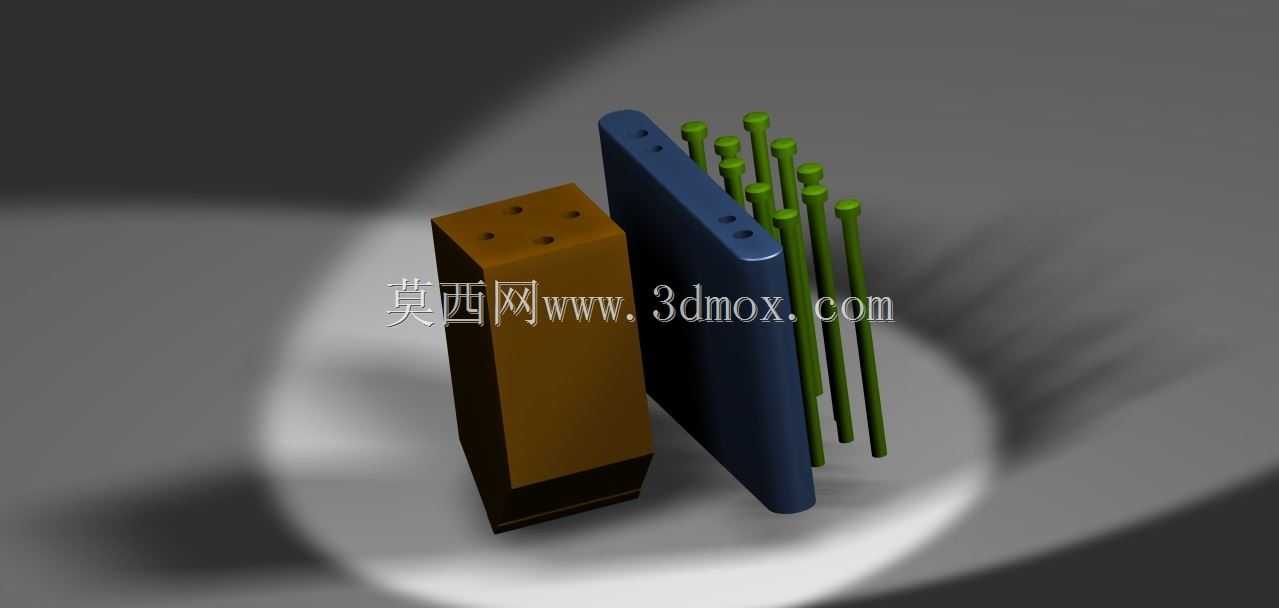

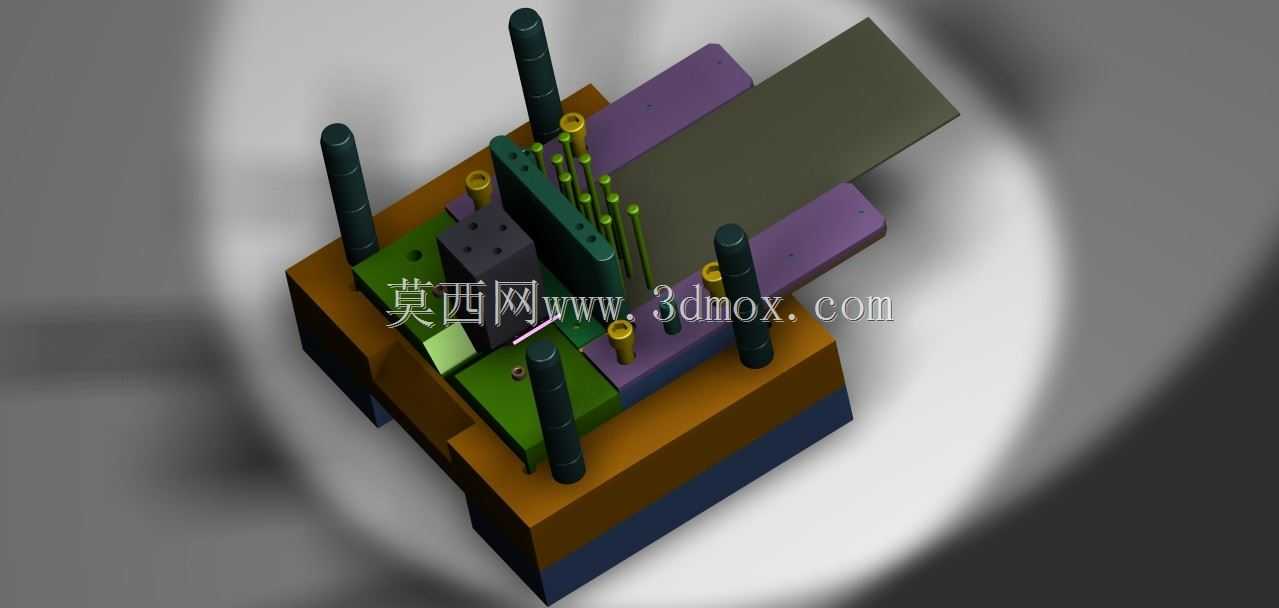

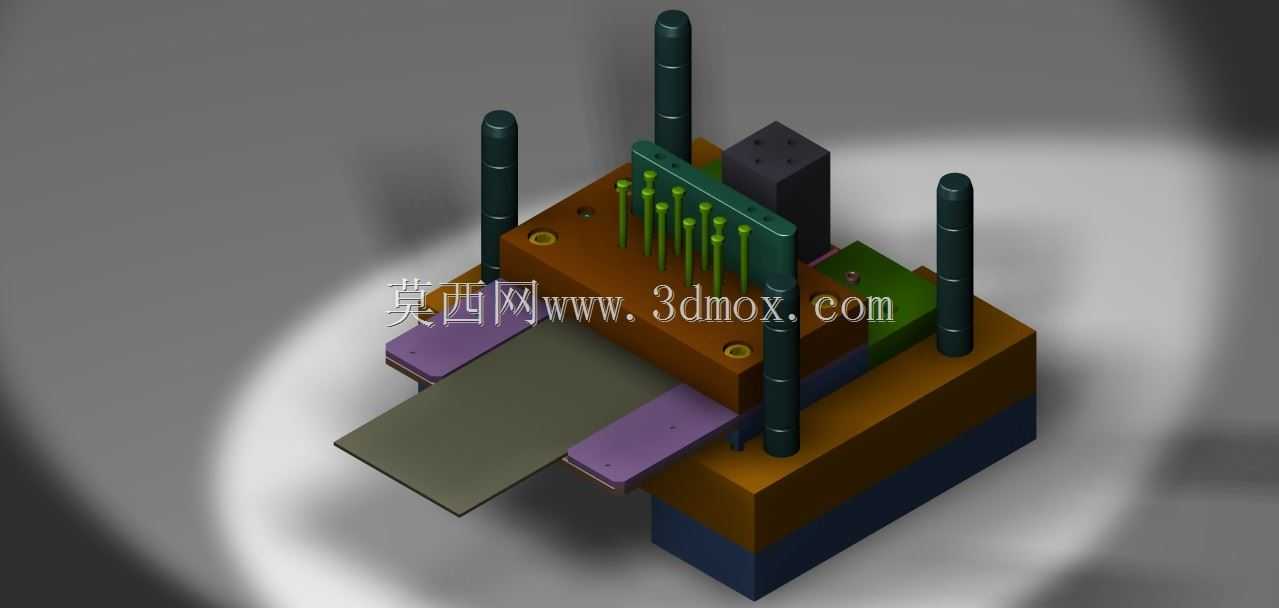

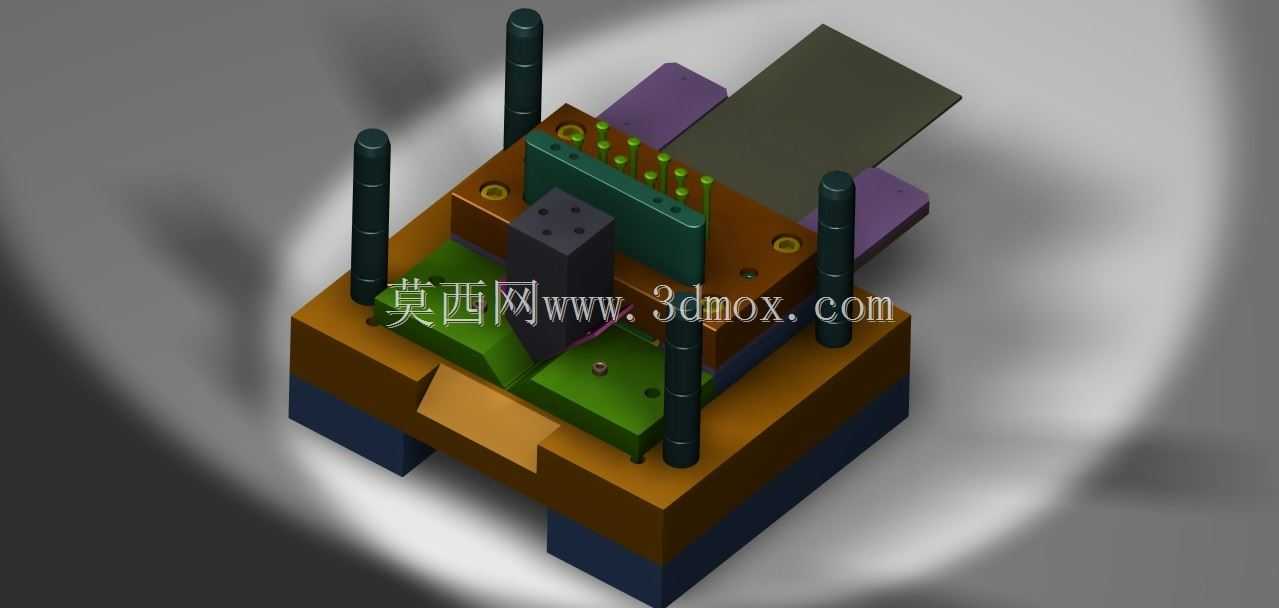

　　这套级进模结构针对薄型金属带料的连续冲压工序设计，覆盖冲裁、剪切、弯曲多道成型工序，适配电子接插件、小型五金结构件的批量连续生产场景，在高速冲床配套的连续冲压产线中，可实现带料从开卷送进到成品落料的全工序连续作业，无需中途转序或二次装夹，能有效降低多工序分散加工带来的定位误差，适配每分钟数百次冲程的高速冲压工况。从结构布局来看，整套模具采用分体式模块拼接设计，核心工作部件分为冲裁凸模、剪切镶块、弯曲成型块三个独立功能单元，各单元通过模架上的定位销与锁紧螺栓实现精准固定，可根据不同产品的成型需求单独更换对应镶块，无需整体拆卸模架，大幅缩短产线换型调试的时间。其中冲裁工位采用阶梯式凸模排布，不同冲头的长度差控制在1.2-1.

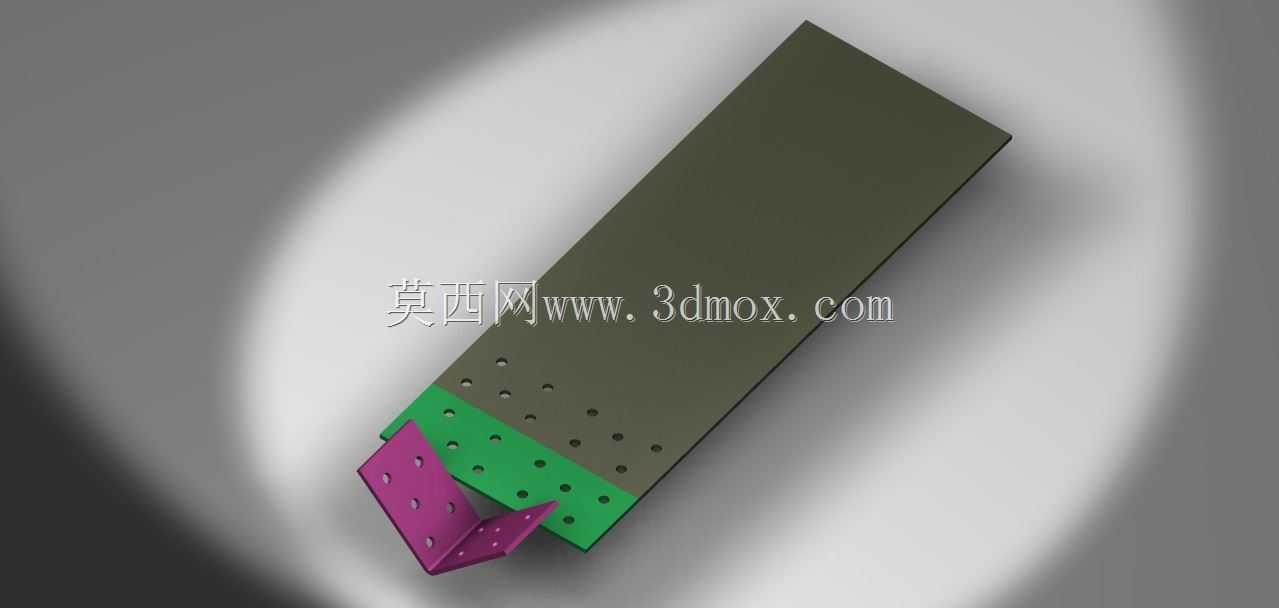

　　5倍料厚区间，可有效分散冲裁瞬间的冲裁力，降低冲床负载峰值，避免多冲头同时接触带料导致的设备震动过大问题；剪切工位的刃口采用斜刃设计，刃口倾斜角度设置为3度，相比平刃剪切可降低约40%的剪切力，同时减少带料剪切面的毛刺高度，剪切面的光亮带占比可稳定控制在料厚的三分之一以上，满足后续装配的断面精度要求。弯曲工位的成型结构采用浮动式凹模设计，弯曲过程中凹模随凸模下行同步下压，通过内置的复位弹簧提供恒定的压料力，避免带料在弯曲过程中出现滑移、翘曲问题，针对90度弯曲成型的回弹问题，设计阶段预先在弯曲凸模上设置了2-3度的回弹补偿角，可根据不同材质的屈服强度灵活调整补偿量，保证成型后零件的弯曲角度公差控制在±0.5度范围内。

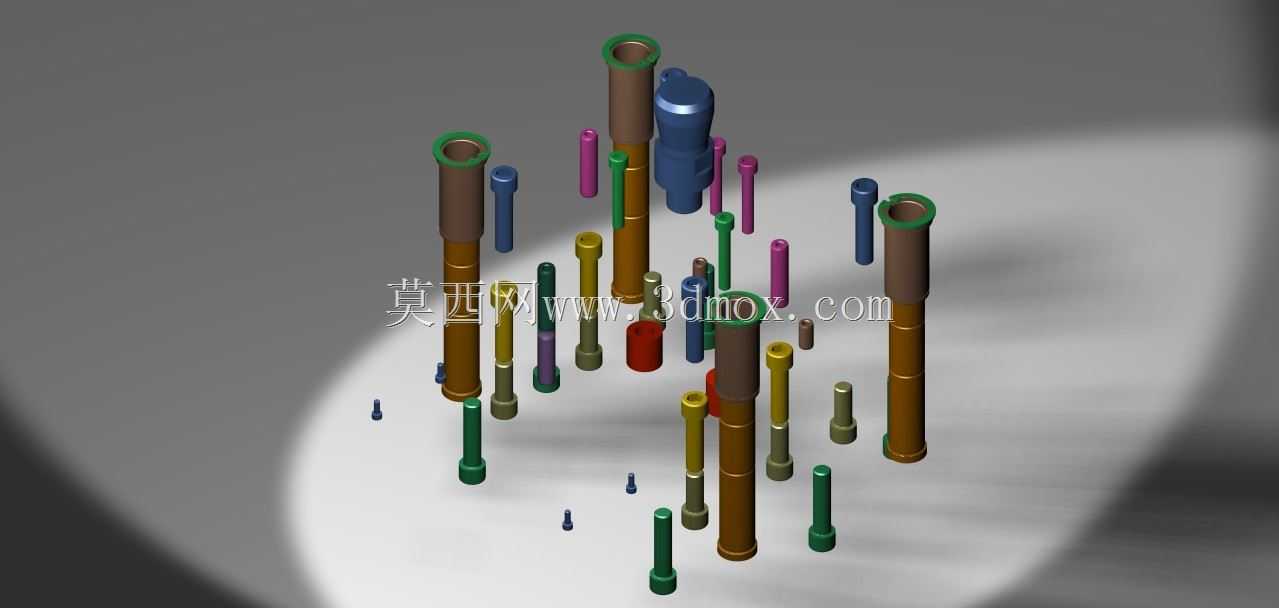

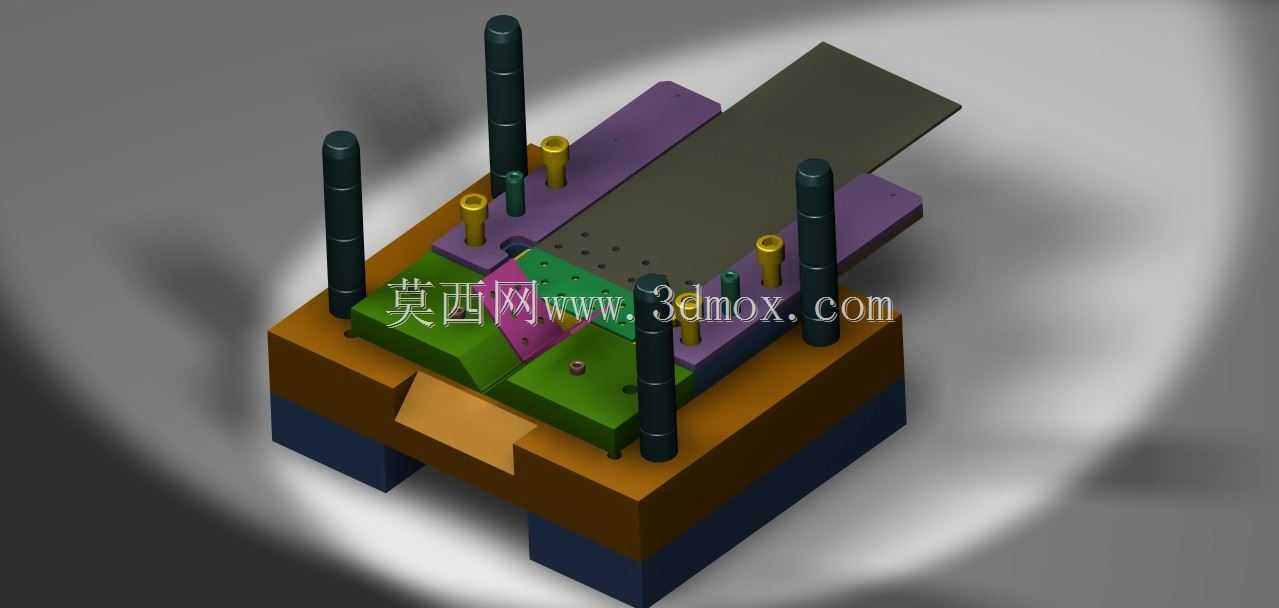

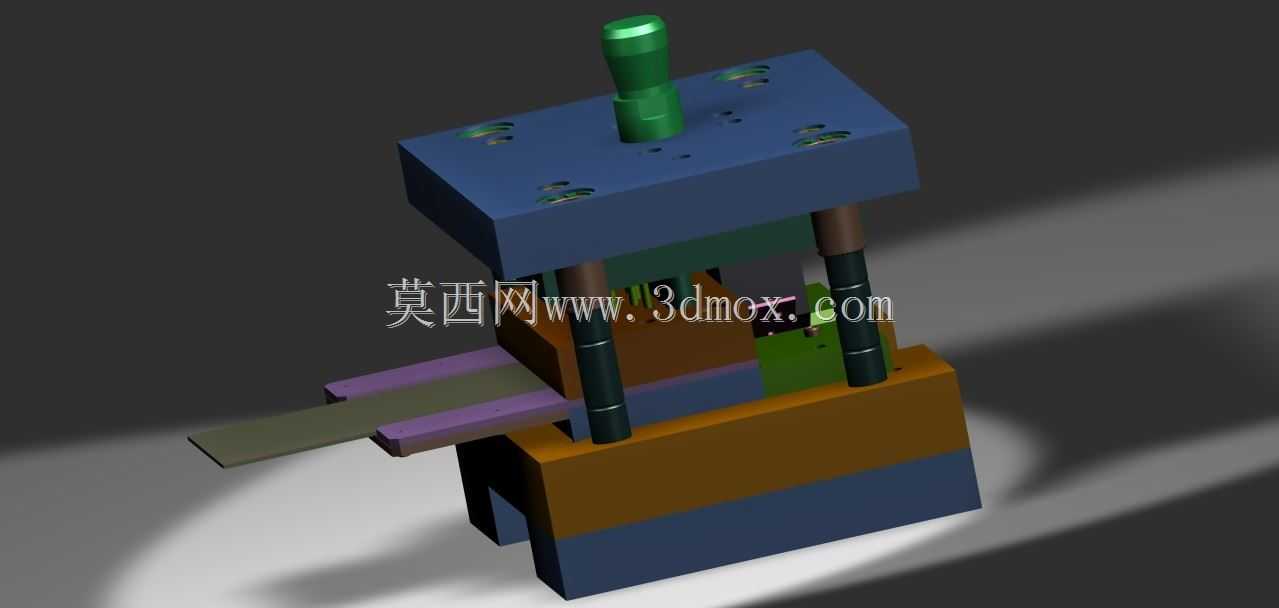

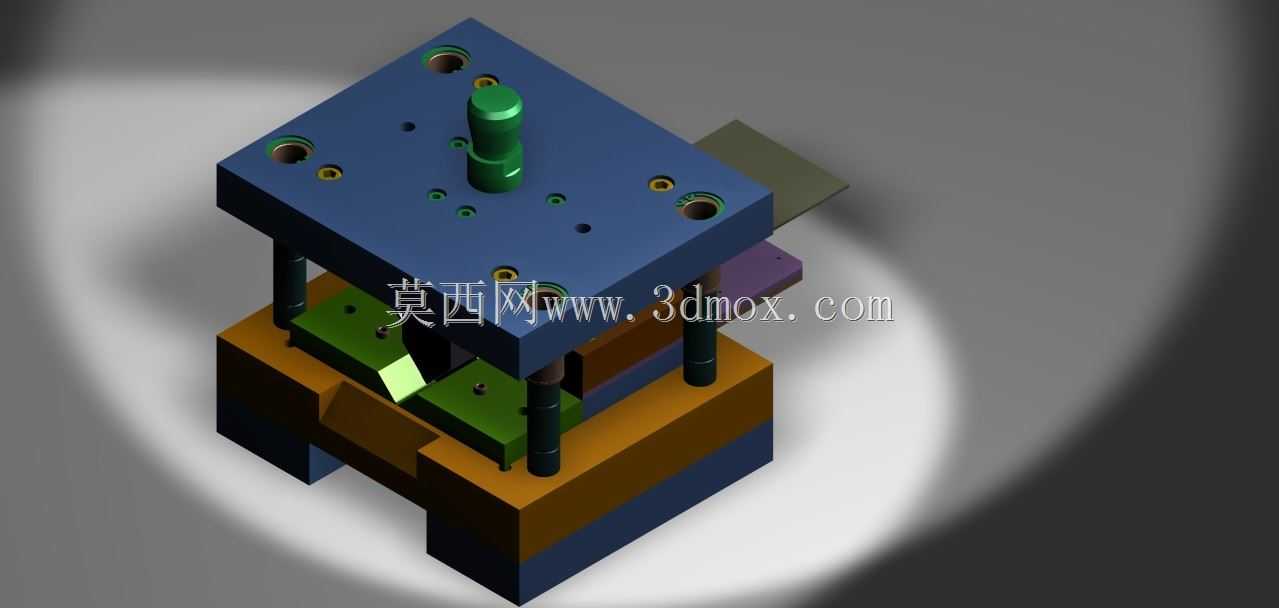

　　整套模具的安装边界适配常规的200吨以内开式或闭式高速冲床，模架闭合高度控制在标准冲床的装模高度区间内，上下模座的平行度公差控制在0.02mm/100mm范围内，导柱导套采用可拆卸式滚珠导套结构，配合间隙控制在0.005mm以内，可保证连续冲压过程中上下模的对中精度，避免啃模问题出现。带料的送进定位采用侧刃粗定位加导正销精定位的组合方式，侧刃在带料侧边冲出定距缺口，每个成型工位前设置对应导正销插入带料上的预冲孔实现精确定位，送进步距误差可控制在±0.01mm以内，保证各工位成型位置的一致性。模具的卸料结构采用弹性卸料板，卸料板与凸模之间的配合间隙取料厚的十分之一，既可以对凸模起到导向保护作用，又能在冲压完成后顺利将带料从凸模上卸下，

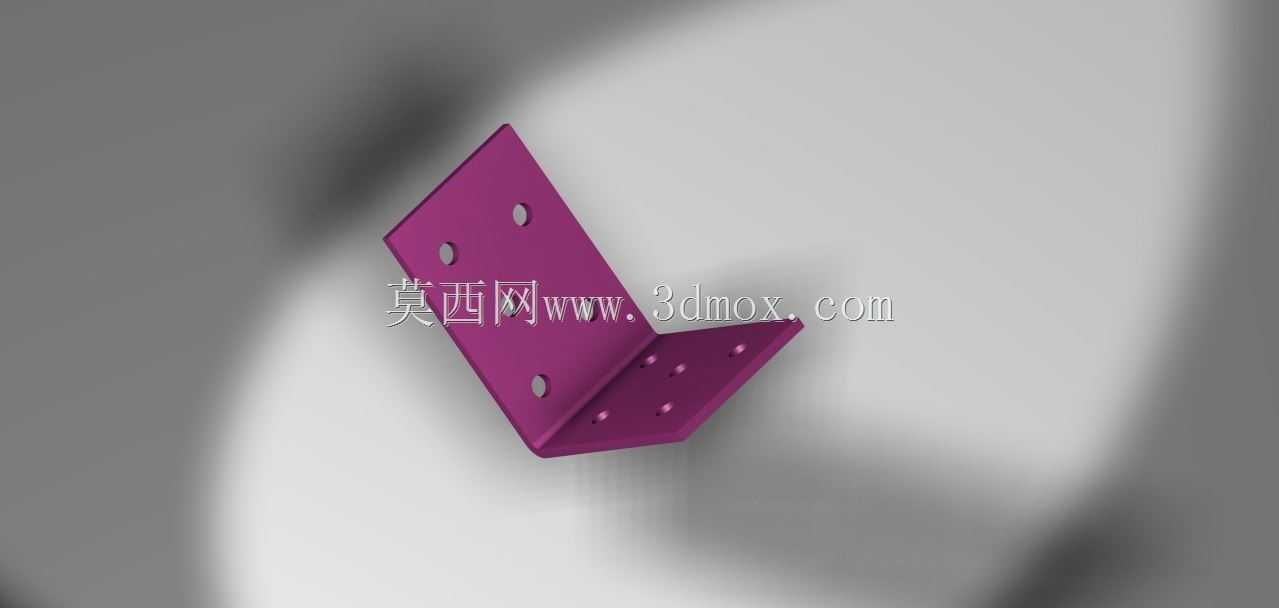

　　避免带料随凸模上行导致的带料变形问题。针对冲压过程中产生的废料，模具下模座设置了独立的废料滑落通道，冲裁与剪切产生的废料可通过通道直接落入冲床下方的废料收集槽，无需人工定期清理，适配长时间连续无人化生产需求。在实际生产应用中，这套结构可适配厚度0.2-2mm的冷轧钢带、不锈钢带、铜合金带等多种常用冲压材质，通过更换对应工位的镶块，即可快速切换生产不同尺寸规格的小型弯曲类五金零件，广泛应用于通讯接插件、家电五金配件、汽车小型冲压件的批量生产场景，相比单工序模生产效率可提升5倍以上，同时减少人工操作带来的安全隐患，稳定生产状态下的产品合格率可稳定保持在99.5%以上。设计过程中充分考虑了模具的维护便利性，所有易损的冲头、刃口镶块均采用标准件规格设计，磨损后可直接快速更换，无需对模架进行二次加工，降低模具的后期维护成本。
