水泥回转窑筒体驱动支撑装配结构

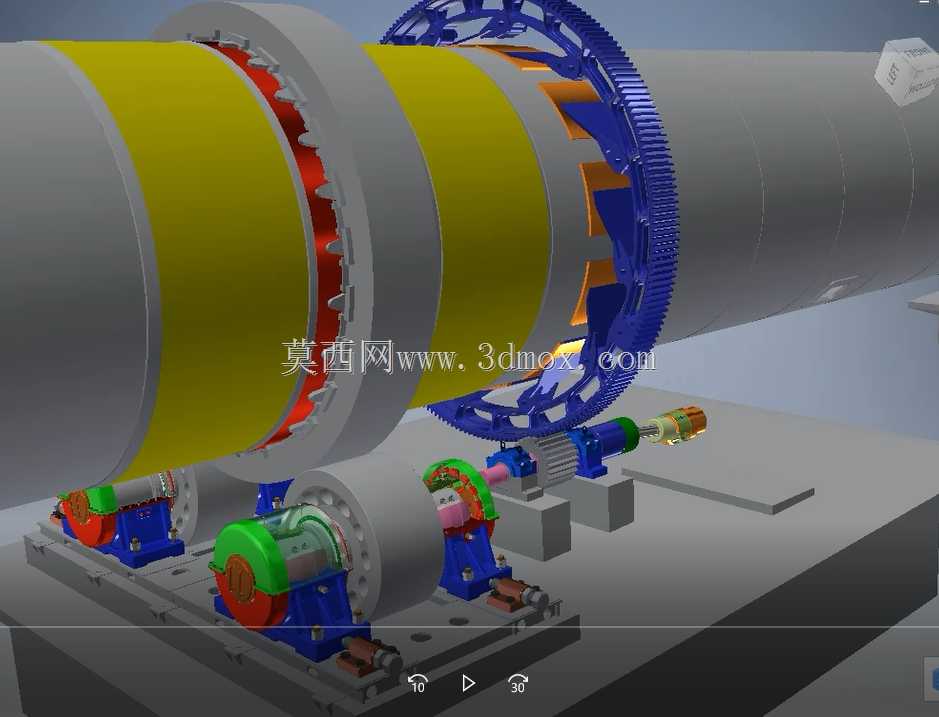

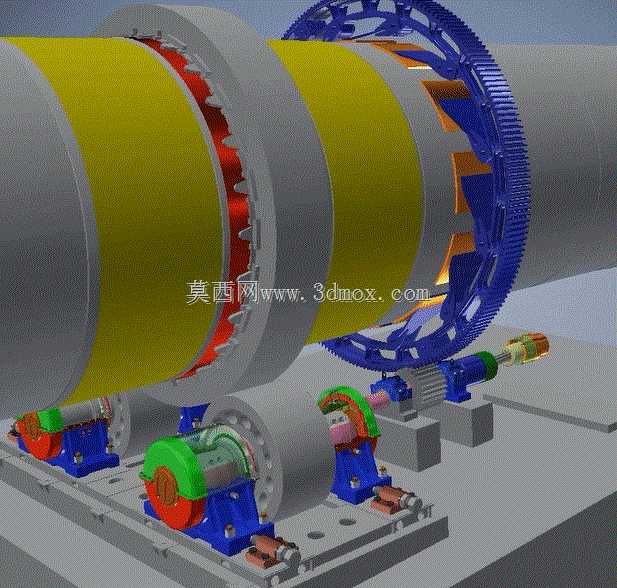

　　这套装配结构针对水泥熟料煅烧工序的核心回转设备设计，覆盖了筒体回转驱动、载荷承载、运行限位的核心功能模块，可直接用于新型干法水泥生产线的窑体段布局设计参考。从现场应用场景来看，该结构适配日产千吨级以上水泥生产线的回转窑工段，安装位置位于窑体中下部的混凝土基础平台上，承担整段窑筒体的径向载荷传递，同时通过大齿圈与小齿轮副的啮合，将驱动端的动力转化为筒体的低速回转动作，保证筒体内生料在煅烧过程中持续翻动，实现物料与高温烟气的充分热交换，避免局部结圈、物料堆积导致的热工制度紊乱。

　　设计过程中优先考虑了重载工况下的结构稳定性，托轮组采用对称斜置布局，每组托轮对应筒体上的轮带接触面，接触角按照行业通用的30度取值，保证径向载荷能够均匀分散到两侧托轮轴承座上，避免单侧受力过大导致的轴瓦磨损过快问题。驱动端的大齿圈采用剖分式结构设计，通过螺栓把合在筒体法兰段上，这种设计既方便现场安装时的齿圈找正，也便于后期运维过程中更换磨损齿段，无需整体拆卸筒体段。小齿轮组件与驱动电机、减速箱的输出轴采用刚性联轴器连接，安装时需要保证大小齿轮的齿侧间隙控制在合理区间，同时齿面接触斑点沿齿高、齿长方向的占比符合重载齿轮传动的精度要求，避免运行过程中出现冲击载荷、齿面点蚀过快的问题。

　　从安装边界尺寸来看，托轮组的底座安装孔位按照通用混凝土基础预埋螺栓间距设计，底座下方设置有可调斜垫铁的安装空间，方便现场安装时调整托轮的倾斜角度，抵消筒体在高温热胀状态下的轴向窜动量，保证轮带与托轮的接触面始终处于均匀贴合状态。挡轮组件设置在其中一组托轮的侧方，采用液压挡轮结构形式，能够实时感知筒体的轴向窜动位移，通过液压推力将筒体控制在合理的窜动区间内，避免轮带与托轮端面、大小齿轮端面出现异常摩擦。筒体段的轮带采用松套式结构，与筒体垫板之间预留有合理的热膨胀间隙，保证筒体在高温煅烧状态下径向膨胀时，不会出现轮带抱死筒体的问题，同时垫板与轮带内圈的接触面采用光滑加工处理，减少相对滑动过程中的磨损量。

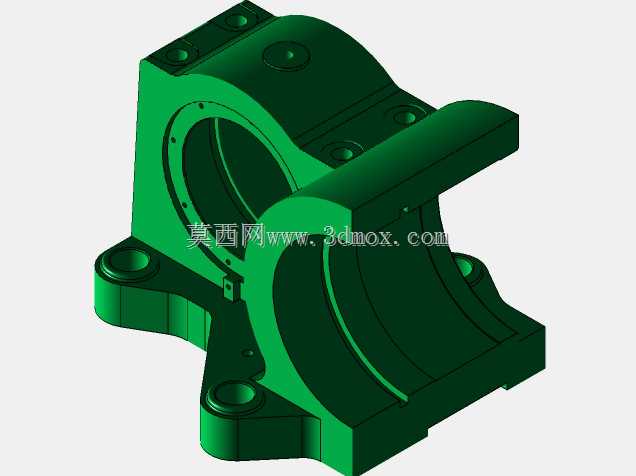

　　支撑轴承采用滑动轴承结构，轴瓦采用锡基巴氏合金材质，配套有独立的稀油润滑回路，能够在连续重载运行过程中持续形成油膜，降低轴颈与轴瓦的摩擦系数，润滑回路中设置有油温、油位检测点位，可接入生产线的中控系统，实时监控轴承运行状态，避免缺油、油温过高导致的烧瓦事故。齿轮传动副采用干油喷射润滑方式，喷嘴对准齿轮啮合面，按照设定的间隔时间自动喷射润滑脂，保证齿面在重载低速运行过程中始终有润滑脂覆盖，减少齿面磨损。整套结构的设计充分考虑了水泥生产现场高粉尘、高温度、连续运行的工况特点，所有外露的传动部件都设置有防尘密封罩，避免粉尘进入啮合面、轴承腔内部加剧部件磨损，密封罩采用分段式快拆结构，方便日常巡检过程中观察部件运行状态，也能缩短易损件更换的停机时间。

　　在建模过程中，所有配合面都按照实际装配公差设置了合理的间隙与配合关系，转动部件都保留了实际的运动自由度，可直接用于装配干涉检查、运动仿真验证，帮助设计人员提前排查安装过程中可能出现的部件碰撞、检修空间不足等问题。比如托轮轴承座的端盖拆卸空间、齿轮罩的安装间隙、液压管路的布置空间都在模型中做了预留，设计人员可以直接在该装配模型基础上调整各部件的相对位置，适配不同直径、不同长度的回转窑筒体设计需求，减少重复建模的工作量。
