剖分式重载滑动轴承座三维结构设计

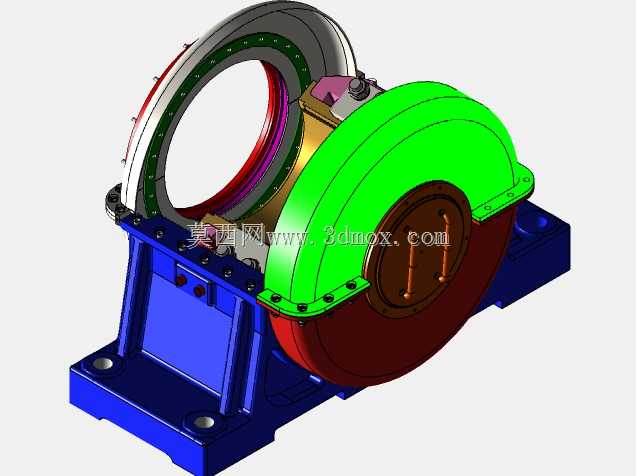

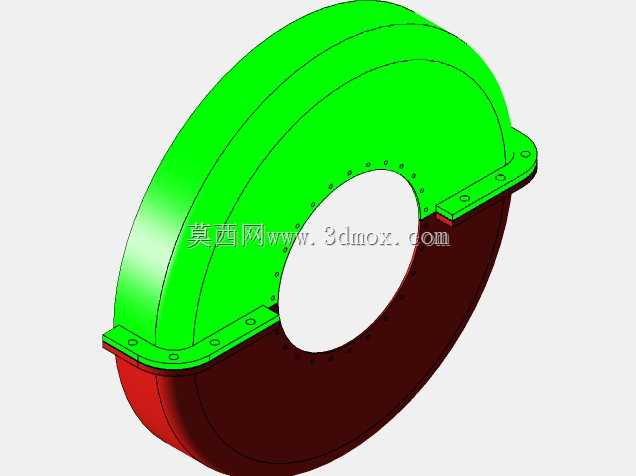

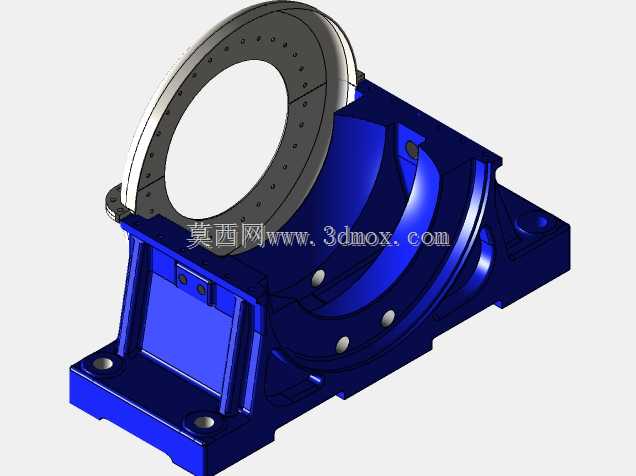

　　在建材、矿山、冶金等行业的重载回转设备中，滑动轴承是承担径向载荷、保障主轴长期稳定运转的核心支撑部件，本次呈现的剖分式滑动轴承结构，主要适配大直径主轴的重载工况，常见于回转窑、大型球磨机、重型风机等设备的主支撑位置，相比滚动轴承，这类滑动轴承具备更强的抗冲击载荷能力、更大的承载面接触面积，能够在低速重载、存在一定粉尘污染的工况下长期稳定运行，同时剖分式的结构设计大幅降低了主轴后期检修、轴瓦更换的作业难度，无需拆卸整根主轴与端部连接的传动部件即可完成维护作业。从结构设计逻辑来看，整个轴承组件采用上下剖分的壳体结构，下半部分的轴承座为一体式铸造支座，底部设置带安装孔的支撑脚，安装孔位按照通用重载设备的地脚螺栓间距设计，

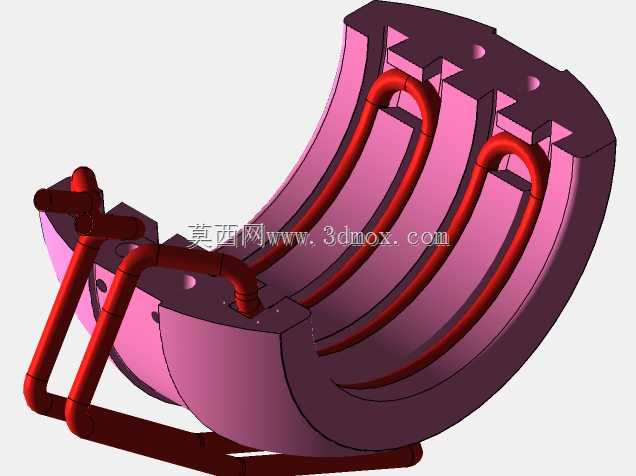

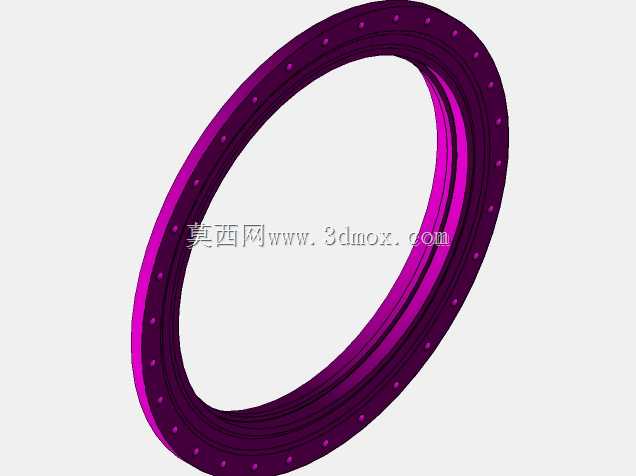

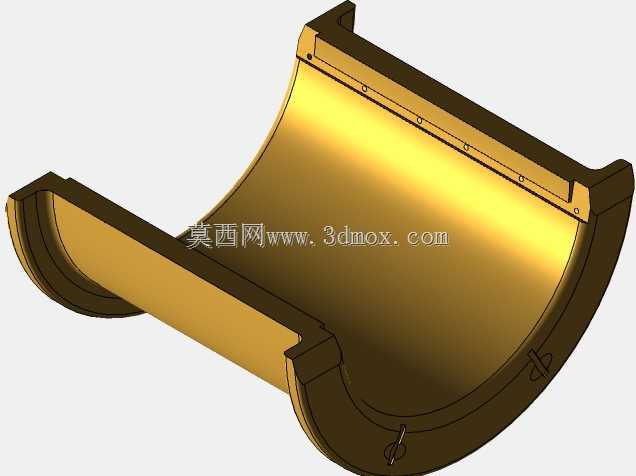

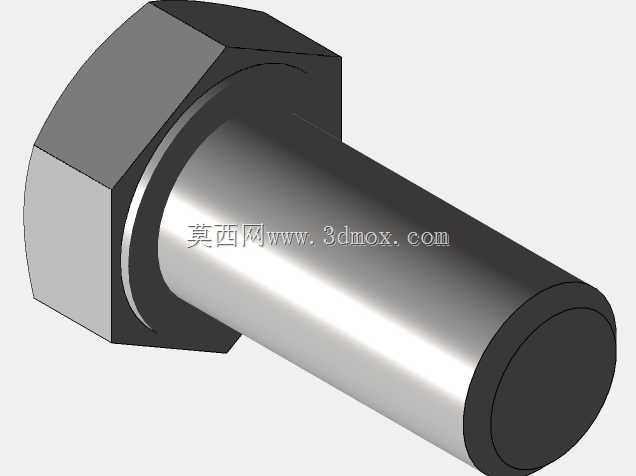

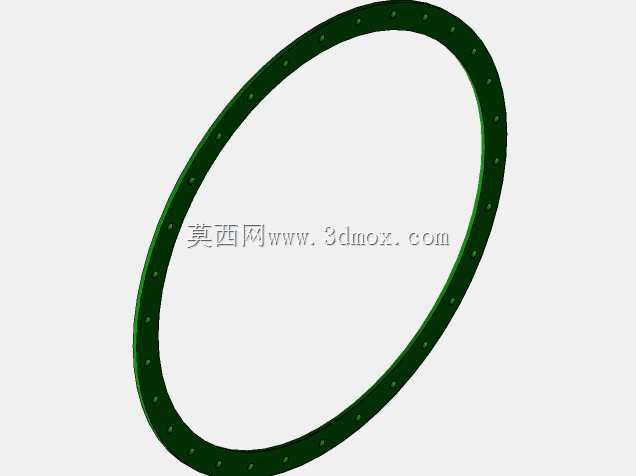

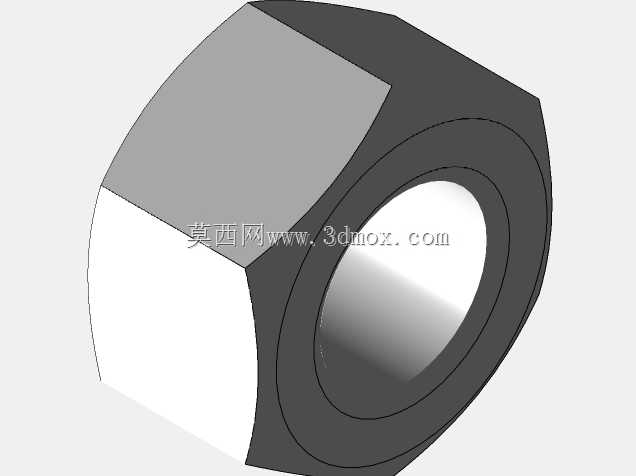

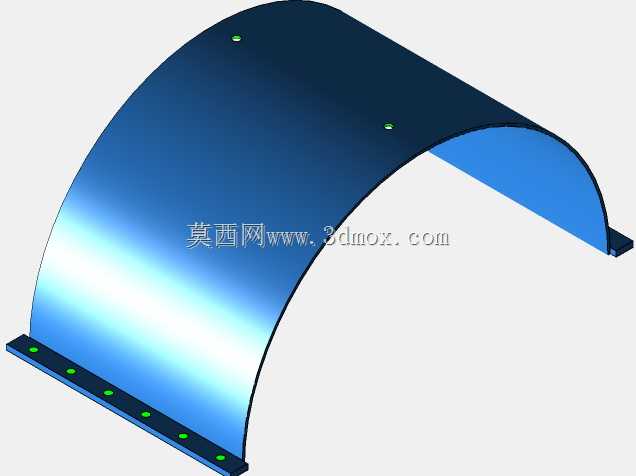

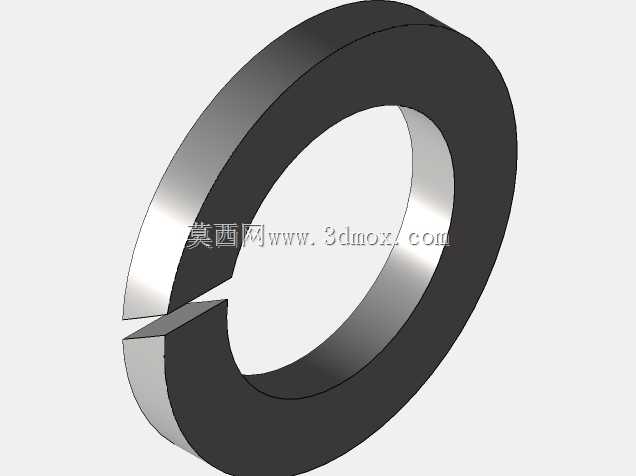

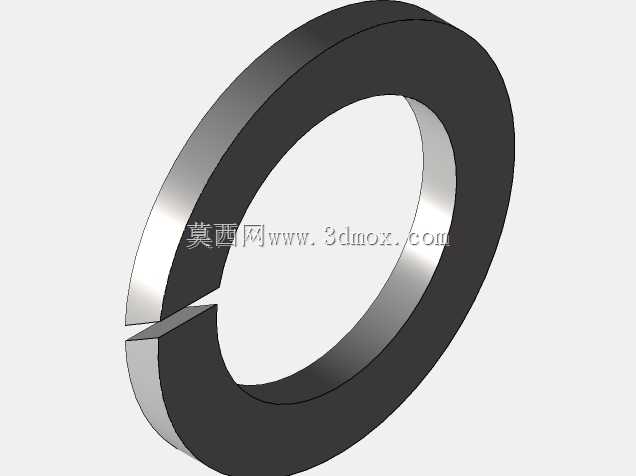

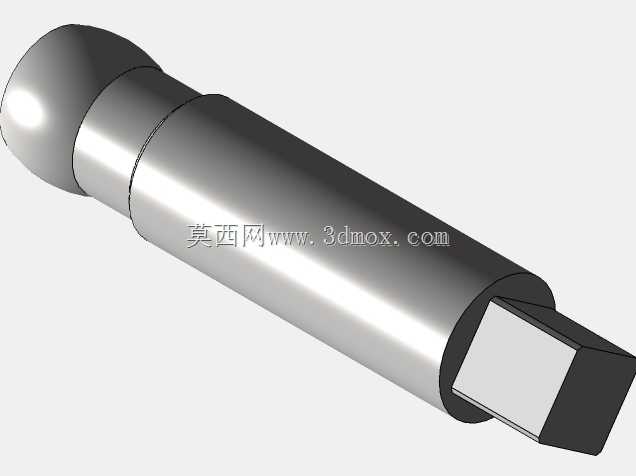

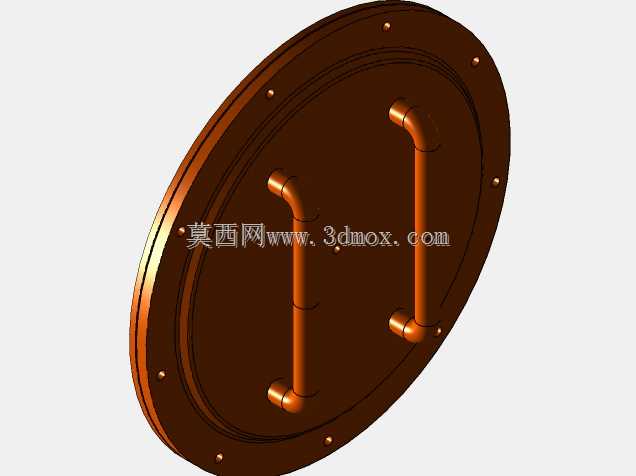

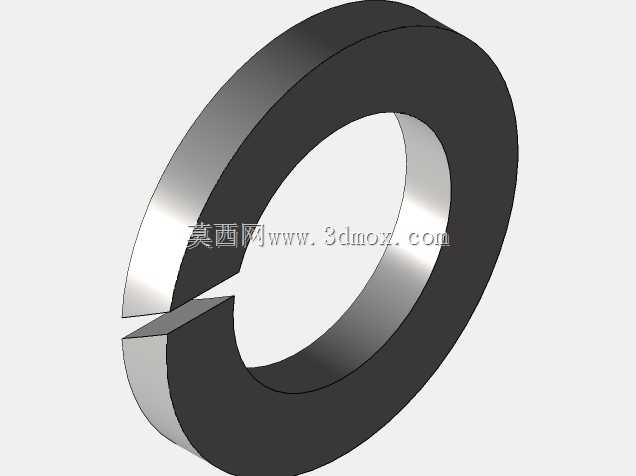

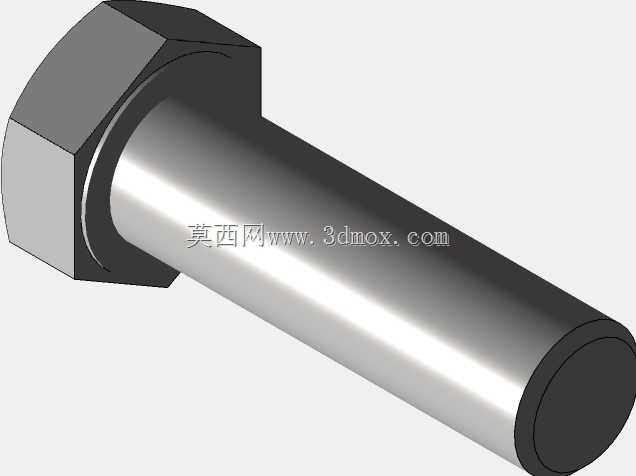

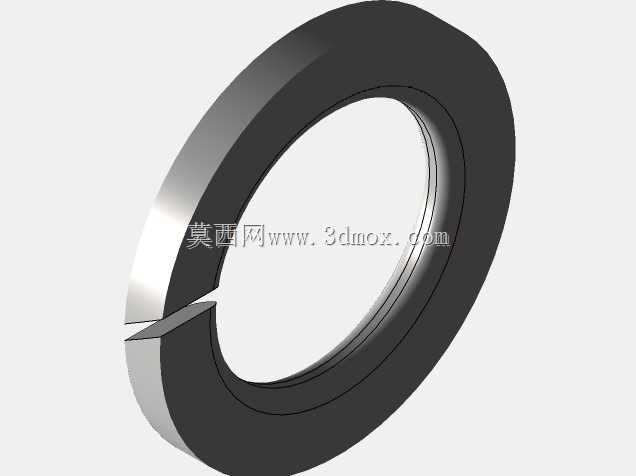

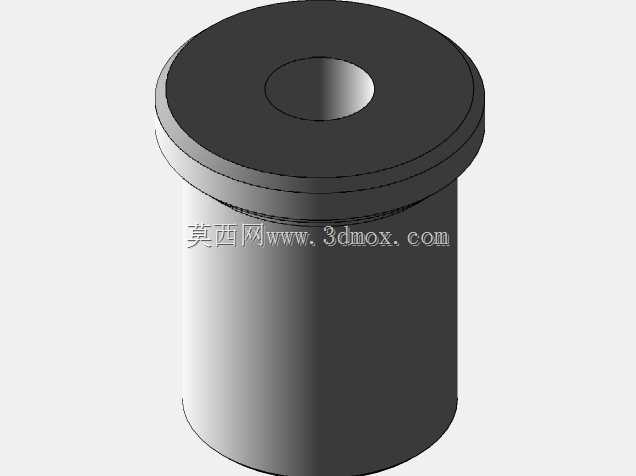

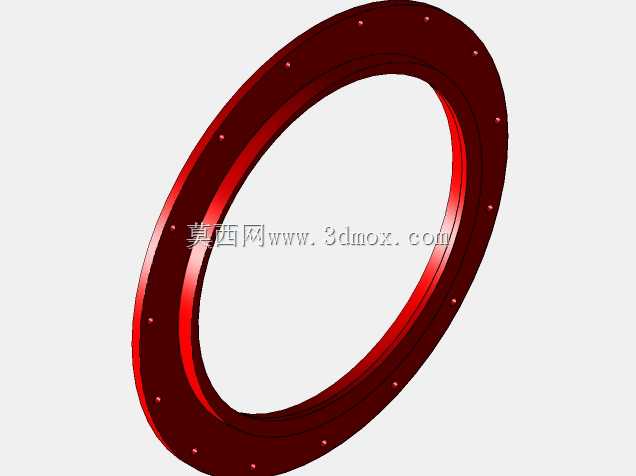

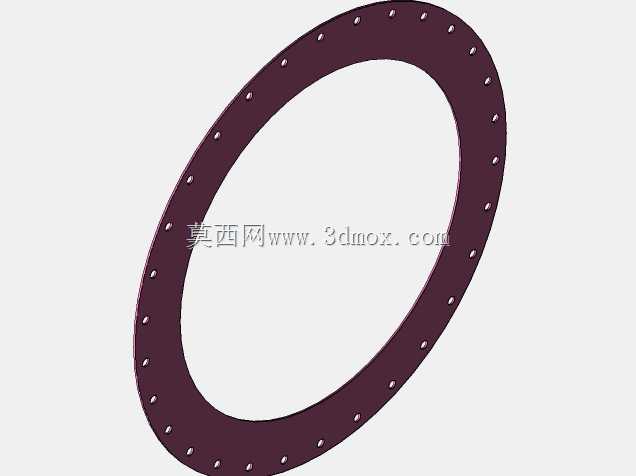

　　安装基面加工有定位止口，能够保障轴承座与设备机架安装时的同轴度，避免安装偏差导致的轴瓦偏磨问题。上半部分的轴承盖通过周向均布的紧固螺栓与下半轴承座连接，接合面处加工有定位销孔，装配时通过定位销保证上下轴瓦安装后的圆度公差，避免合模错位导致的轴颈刮伤。轴瓦部分采用分层结构设计，基体为钢制瓦背，内侧浇铸轴承合金材质的减磨层，轴瓦表面开设有润滑油槽与注油孔，能够在运转过程中在轴颈与轴瓦之间形成稳定的动压油膜，降低摩擦系数，减少运转过程中的磨损量。轴承两端设置有密封端盖结构，端盖内侧安装有密封件，能够阻挡外部环境中的粉尘、碎屑进入轴承内部，同时防止内部润滑油泄漏，适配多粉尘的工业生产现场工况。从安装边界尺寸来看，

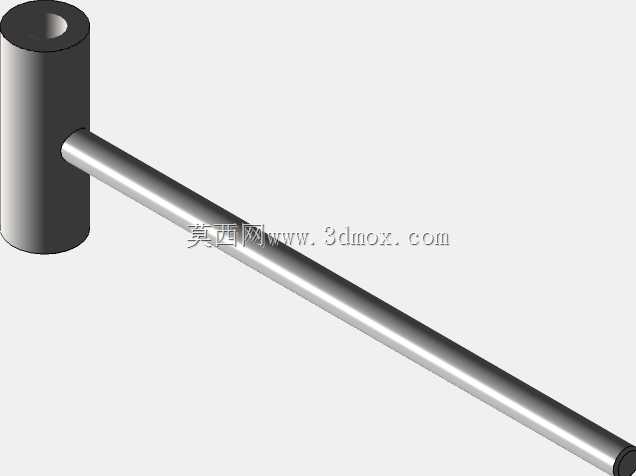

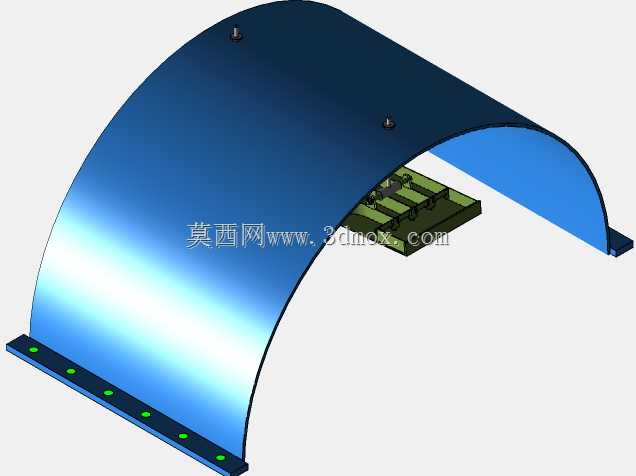

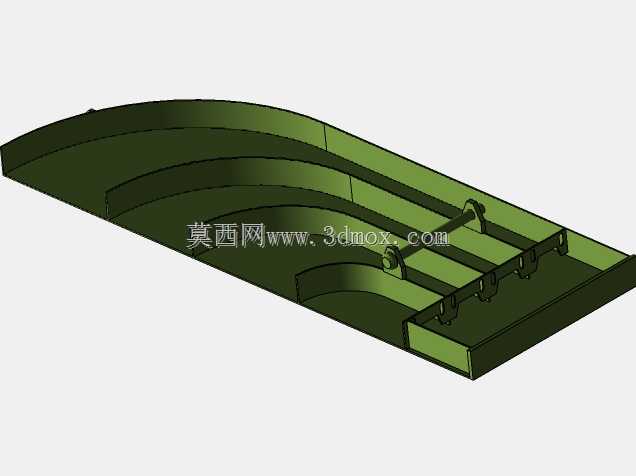

　　该轴承的支撑座底部安装孔采用对称布局，横向与纵向的孔位间距适配同规格重载设备的机架安装尺寸，轴承的轴向宽度根据承载需求设计，轴瓦的内孔直径适配对应直径的主轴，整体外形的回转半径预留了足够的安全间隙，避免设备运转过程中与周边防护结构、传动部件发生干涉。设计过程中重点考量了载荷传递路径，主轴承受的径向载荷通过轴瓦均匀传递到轴承座壳体，再通过底部的支撑脚传递到设备机架与基础，壳体的加强筋结构布置在载荷集中的位置，在控制整体重量的前提下保障壳体的结构刚度，避免重载下壳体变形导致轴瓦接触不良。注油管路的接口设置在轴承盖的顶部位置，方便日常运维时加注润滑脂，同时接口采用标准管螺纹，能够适配通用的润滑管路接头，无需额外加工转换接头。

　　轴承的剖分面位置设置在主轴水平中心面附近，既方便拆卸维护，也能保证上下壳体连接后的整体刚度，螺栓的布置位置避开了轴瓦的承载区域，避免螺栓预紧力导致轴瓦局部变形。在实际选型应用中，这类滑动轴承需要根据主轴的转速、径向载荷大小、工作环境温度等参数匹配对应的轴瓦材质与润滑方式，对于连续运转的工况，还可以配套加装温度传感器实时监测轴瓦温度，避免缺油或过载导致的烧瓦故障。三维建模过程中对所有配合面的公差进行了预留设计，轴瓦与轴承座的配合采用过盈配合，保证轴瓦在壳体中不会发生转动，轴瓦内孔与主轴颈的配合间隙按照滑动轴承的设计规范选取，保障运转过程中油膜能够稳定形成。
