水泥回转窑传动用万向联轴结构

　　在建材生产领域的水泥回转窑系统中，主传动链路的动力补偿部件一直是设备运维与设计环节的核心关注点，本次呈现的万向联轴结构，正是针对回转窑大小齿轮啮合传动场景开发的动力传递组件。很多刚接触回转窑设计的工程师容易忽略，回转窑筒体在长期高温重载运行下会产生轴向窜动、径向偏摆，加上安装过程中不可避免的同轴度误差，若采用刚性联轴结构，会直接将附加载荷传递给齿轮啮合面，轻则造成齿面偏磨、点蚀，重则引发断齿、传动链路抱死的严重故障，而这类万向结构的核心作用，就是在两端轴系存在角向、轴向、径向偏差的工况下，依然能稳定传递额定扭矩。

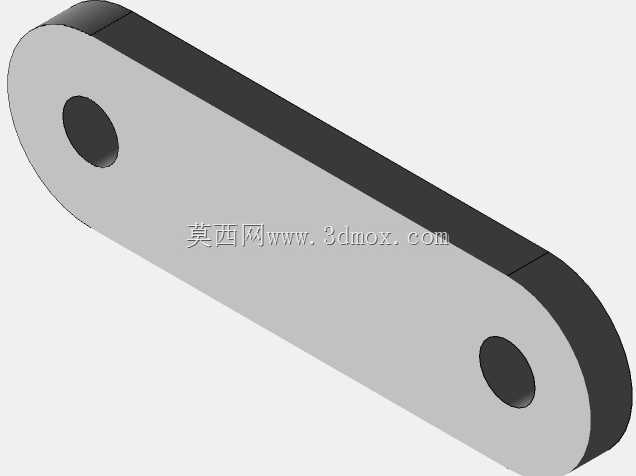

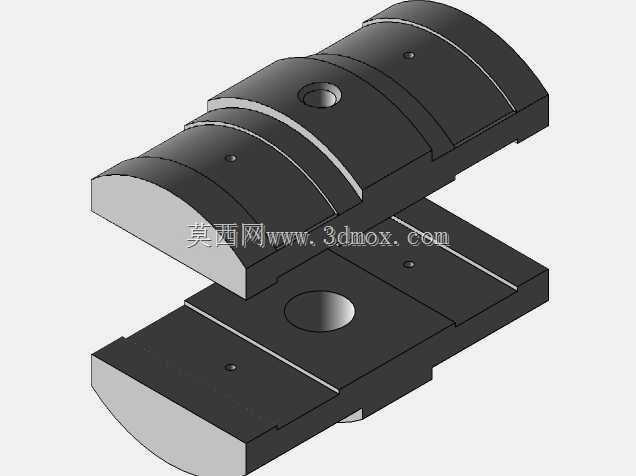

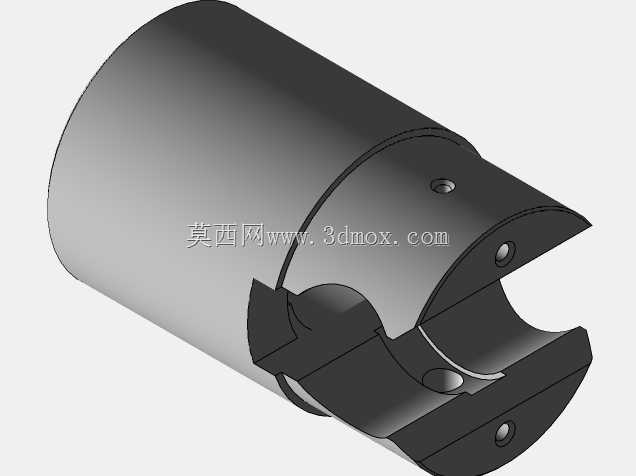

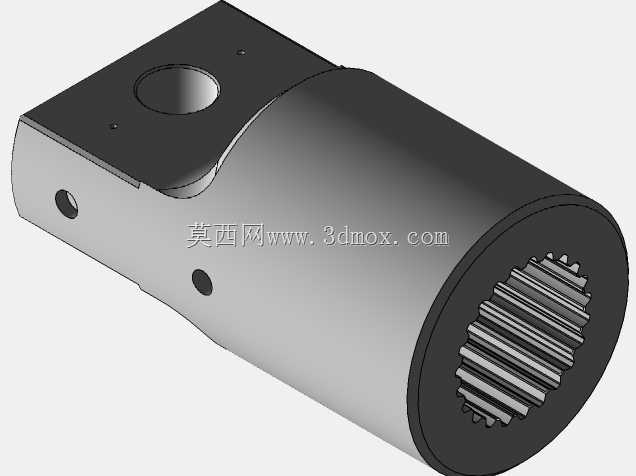

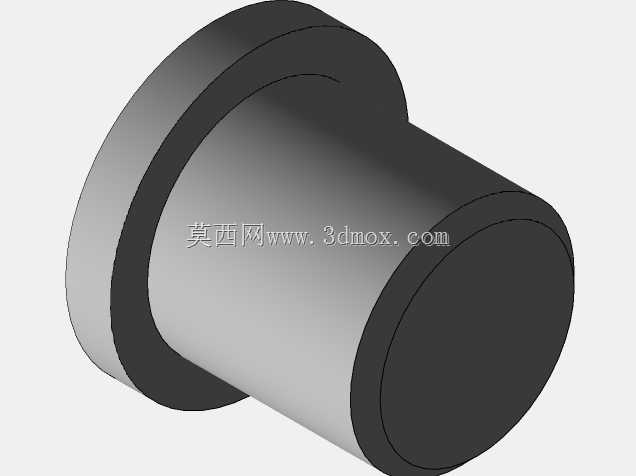

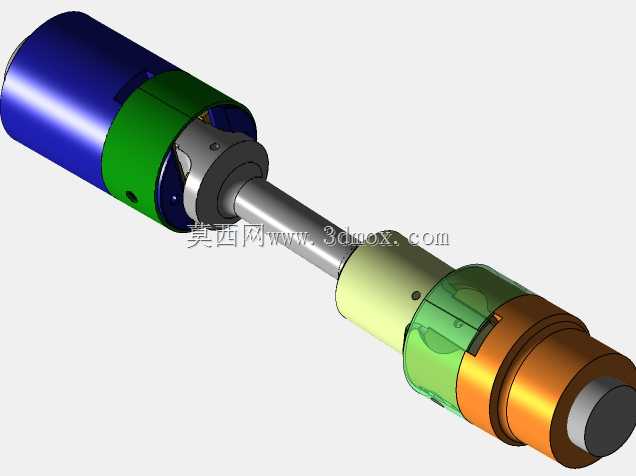

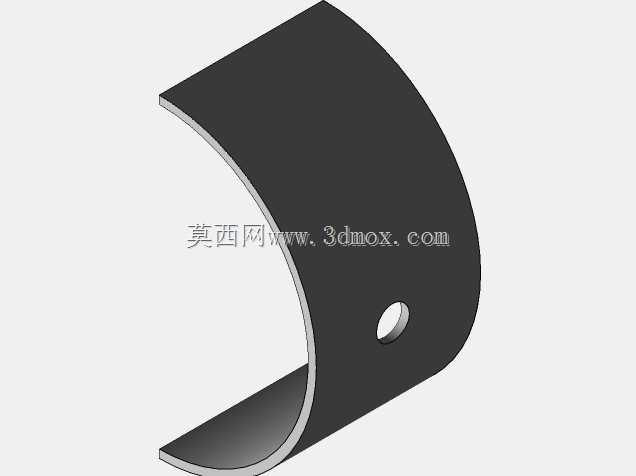

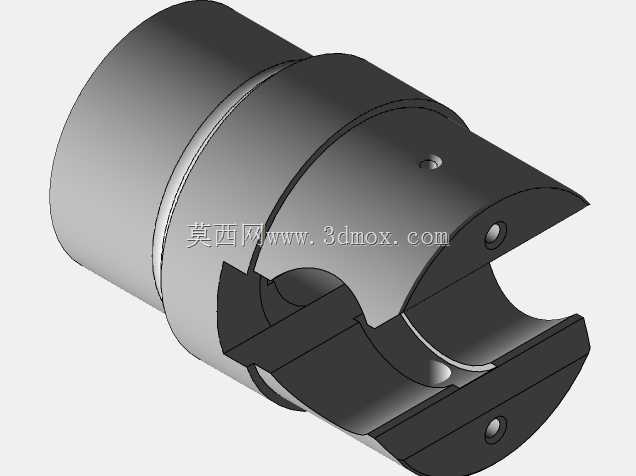

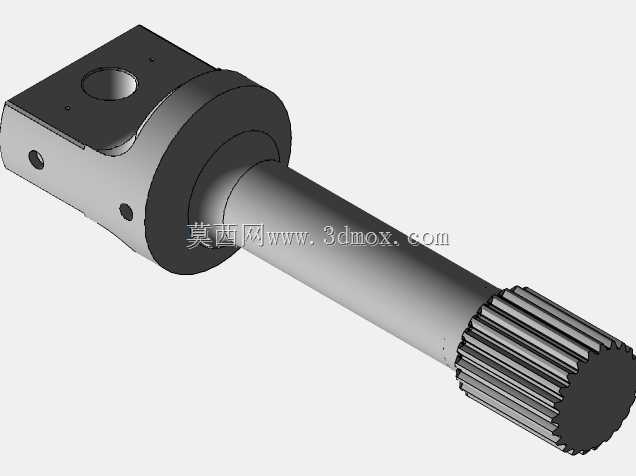

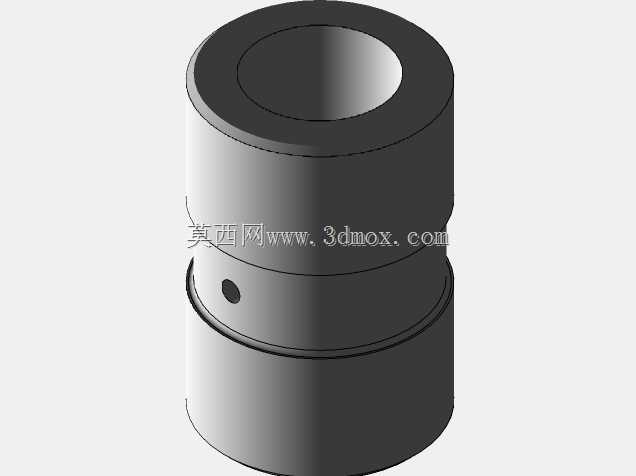

　　从结构设计逻辑来看，这套万向联轴组件采用了两端分体式铰接配合中间传力轴的布局，靠近动力输入端的筒式铰接座采用大直径包容式设计，内部十字铰接副的接触面做了硬化处理，能够承受回转窑启动阶段的瞬时冲击载荷，铰接副的间隙预留经过反复校核，既不会因为间隙过小在轴系偏摆时出现卡滞，也不会因为间隙过大造成传动反向间隙超标，引发大小齿轮啮合时的冲击异响。中间传力轴采用实心合金钢结构，轴径匹配回转窑主传动的额定扭矩输出，表面做了防锈耐磨处理，能够适应水泥生产车间多粉尘、高湿度的恶劣工况。输出端的铰接结构集成了轴向滑移补偿功能，当回转窑筒体受热伸长产生轴向位移时，滑移副可以沿着轴向自由滑动，完全抵消筒体窜动给传动链路带来的附加轴向力，避免齿轮副承受额外轴向推力造成的齿面磨损不均。

　　从安装边界来看，这套万向轴的两端连接法兰采用标准止口定位设计，输入端适配主减速箱的输出轴法兰尺寸，输出端适配小齿轮轴的连接法兰，安装时不需要对现有减速箱、小齿轮座的安装基础做大规模改动，只需要调整两端铰接座的同轴度在允许偏差范围内即可完成装配。组件的最大允许角向补偿量达到3度，轴向补偿量可以覆盖回转窑正常运行时的最大窜动距离，径向补偿量也能抵消基础沉降带来的轴系不对中问题。在实际运行过程中，铰接副的润滑点采用集中供油设计，能够接入回转窑现有的自动润滑系统，不需要人工频繁注油维护，润滑脂可以在铰接接触面形成稳定油膜，降低铰接副的磨损速率，延长部件的整体使用寿命。

　　很多现场运维人员反馈，之前采用的老式刚性联轴器在运行半年左右就会出现齿轮偏磨、螺栓断裂的问题，更换这类万向联轴结构之后，齿轮啮合面的接触斑点均匀度明显提升，传动过程中的振动值降低了近40%，设备的连续运行周期大幅延长。设计过程中还针对水泥生产的特殊工况做了细节优化，比如所有外露的配合面都加装了防尘密封结构，避免生产过程中的水泥粉尘进入铰接副内部造成磨粒磨损，连接螺栓采用高强度防松设计，能够承受长期交变载荷的作用不会出现松动脱落的问题。整个组件的动平衡等级按照回转件的G6.3级做了校核，在额定转速下运行不会产生额外的振动激励，不会干扰周边的检测传感器正常工作。

　　从功能特性上来说，这套万向结构除了基础的扭矩传递与偏差补偿功能之外，还能在传动链路出现过载时，通过铰接副的瞬时滑移起到一定的过载保护作用，避免极端工况下的冲击载荷直接传递到减速箱内部，造成齿轮、轴承的损坏。不同于普通轻型设备用的万向联轴器，这套结构的所有受力部件都按照重载工况做了强度校核，铰接销的抗剪切强度、传力轴的抗扭强度、连接法兰的抗弯强度都预留了足够的安全系数，能够满足水泥回转窑24小时连续重载运行的使用需求。在实际选型过程中，工程师只需要匹配主传动的额定扭矩、两端轴系的连接尺寸、最大补偿量需求，就可以直接选用，不需要再做额外的结构改型，能够大幅缩短传动系统的设计周期，降低现场安装调试的难度。
