水泥生产用回转窑支撑托轮组结构

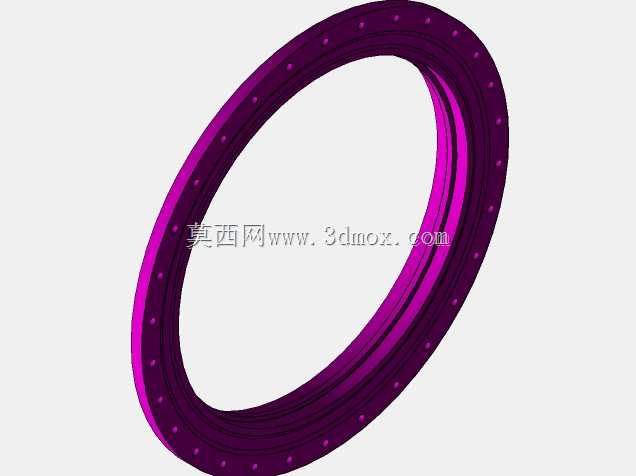

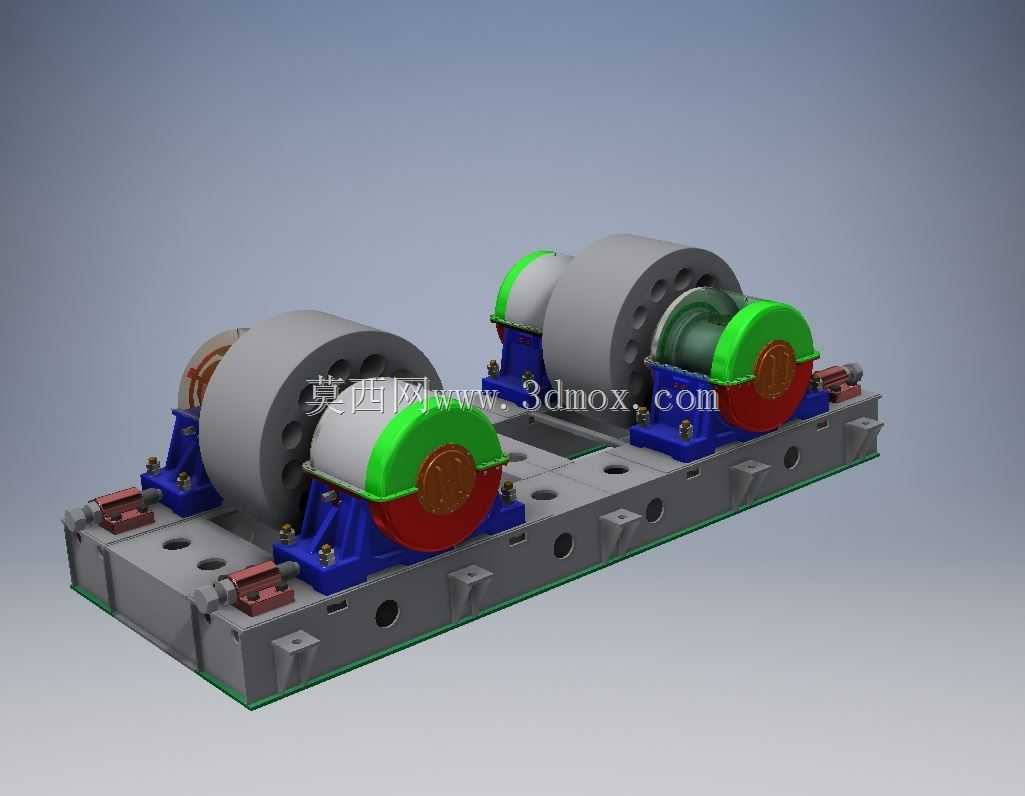

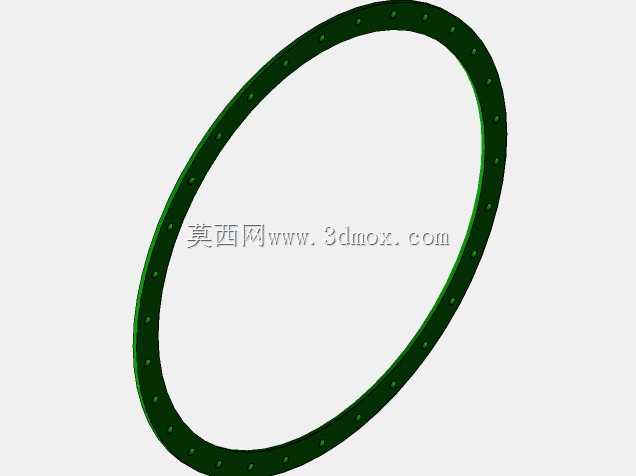

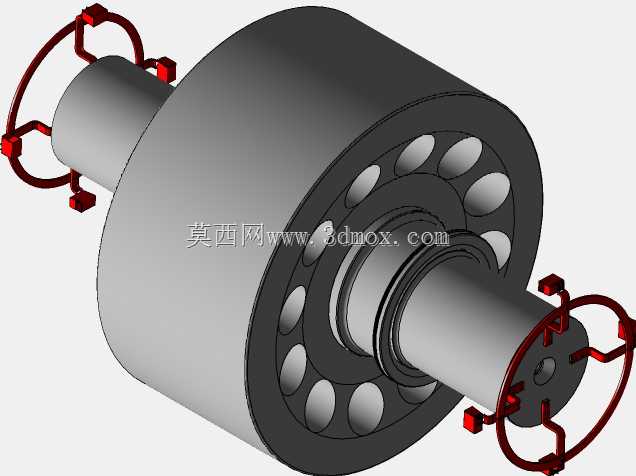

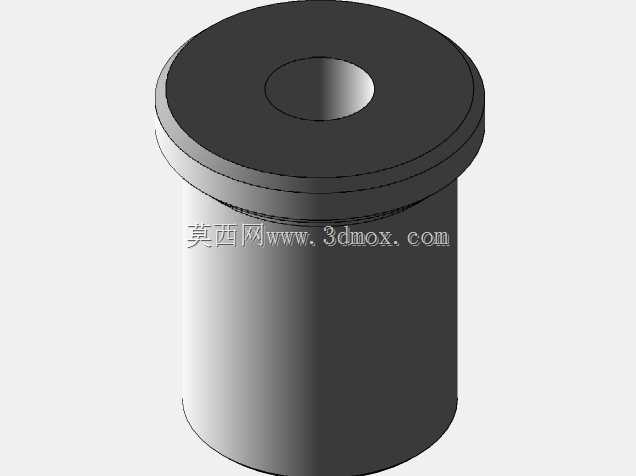

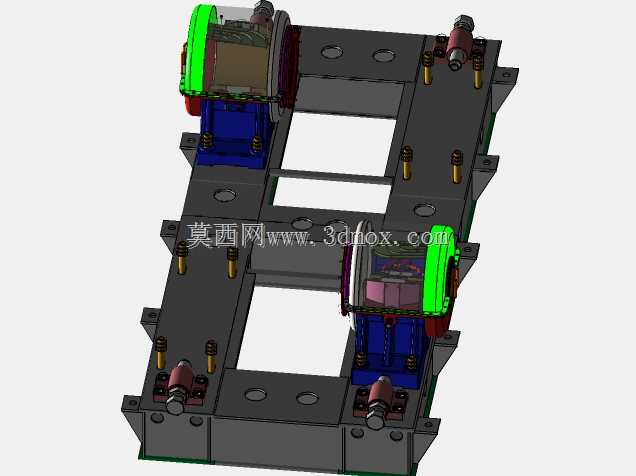

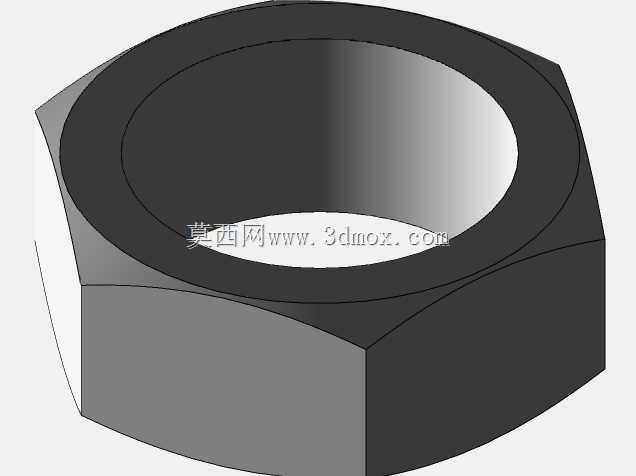

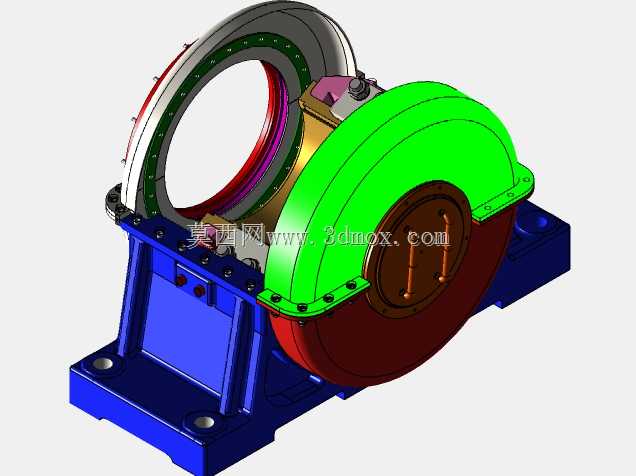

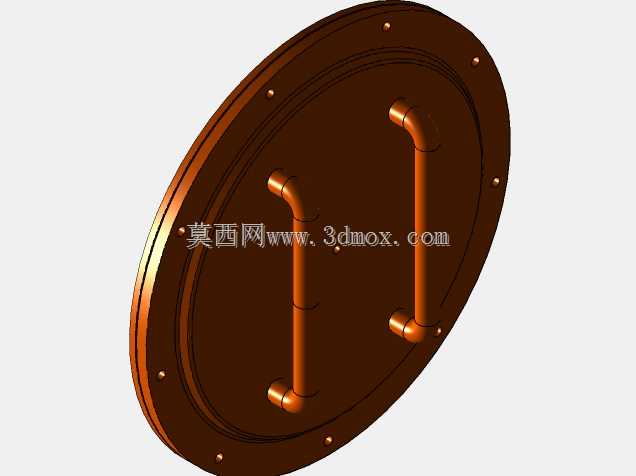

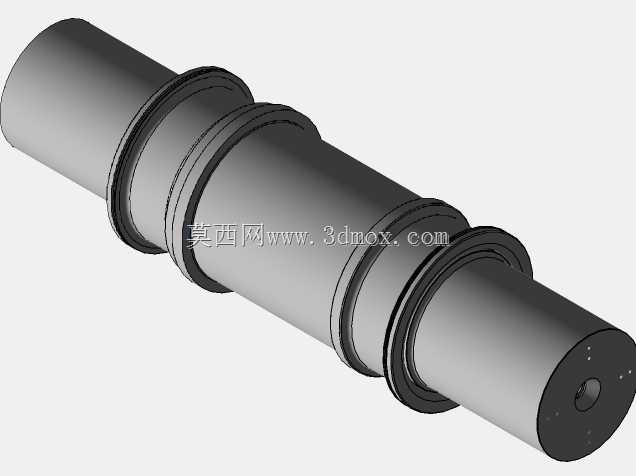

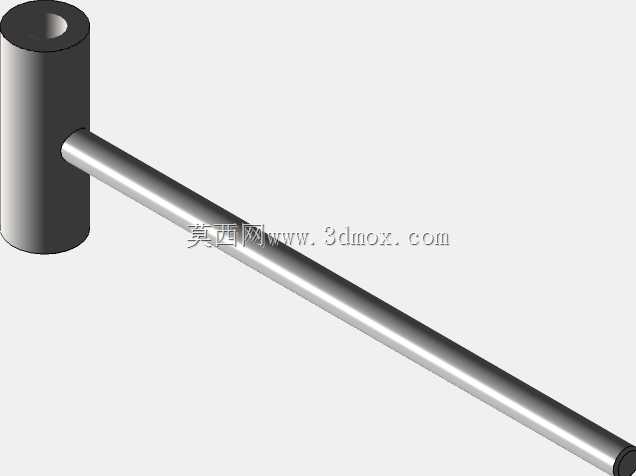

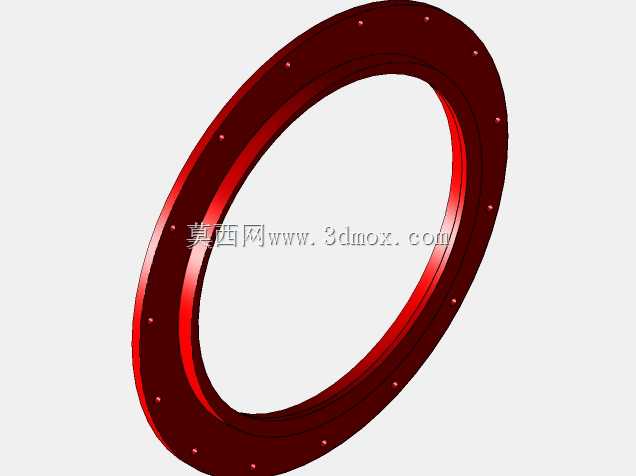

　　在新型干法水泥熟料生产线的烧成环节，回转窑作为核心热工设备，长期处于低速重载、连续运转的工况，筒体以3-5°的倾斜角度架设在多组支撑装置上，整套支撑组的结构合理性直接决定了窑体运行的同轴度、径向跳动量与长期运转可靠性。这套支撑组采用双托轮对称承载布局，两个托轮分别以一定夹角贴合在窑体轮带的外圆柱面，将整段窑体数吨乃至数十吨的自重、内部耐火砖与物料载荷均匀传递到底座结构上，同时适配窑体运转过程中产生的轴向窜动、热胀冷缩位移量，避免局部应力集中造成的托轮磨损、轴瓦烧损或者窑体变形问题。从结构设计逻辑来看，托轮组件采用了分体式装配思路，托轮本体采用合金铸钢材质的轮体搭配锻件主轴，轮体表面做了淬火硬化处理，硬度控制在HRC45-55区间，

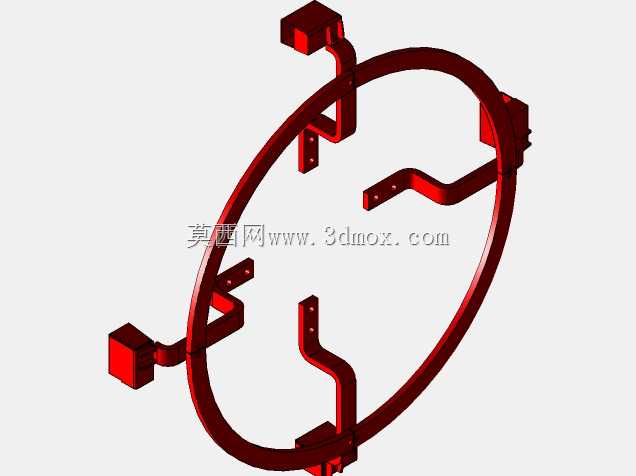

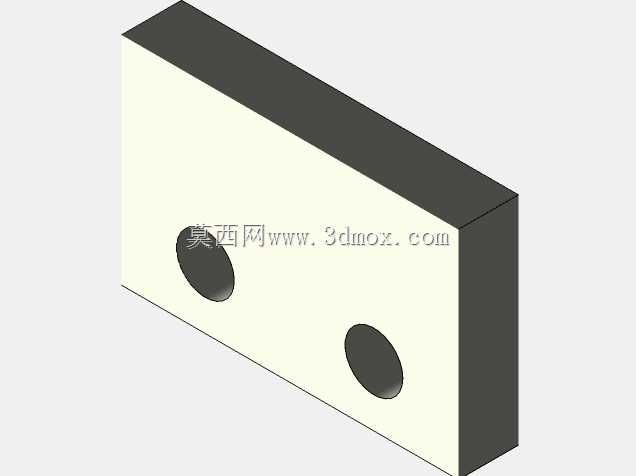

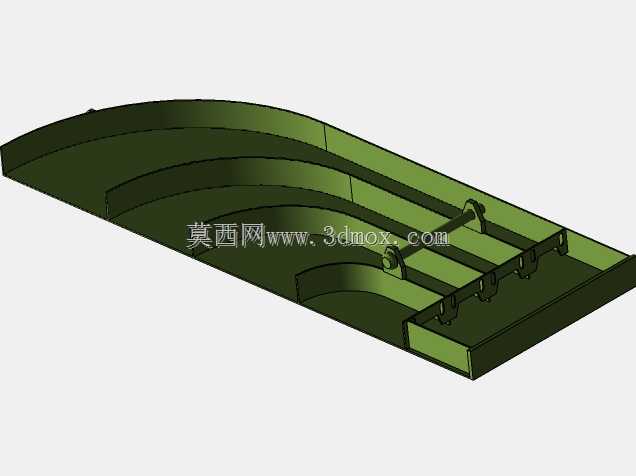

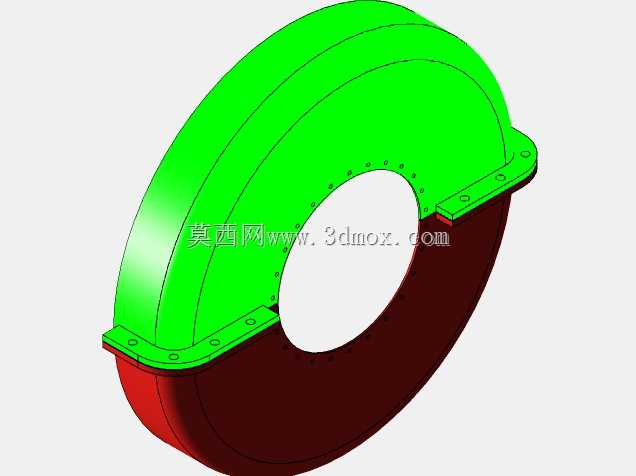

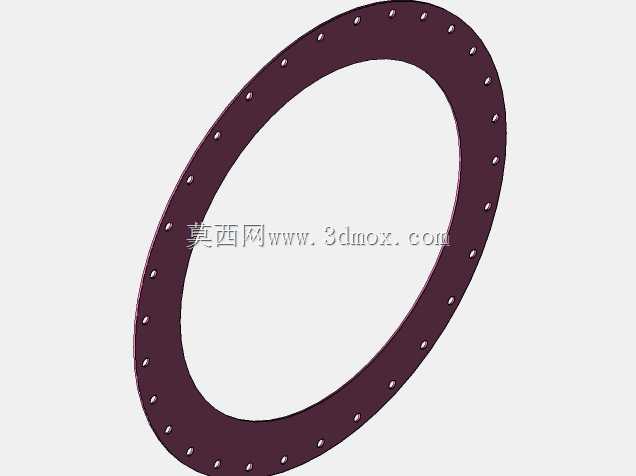

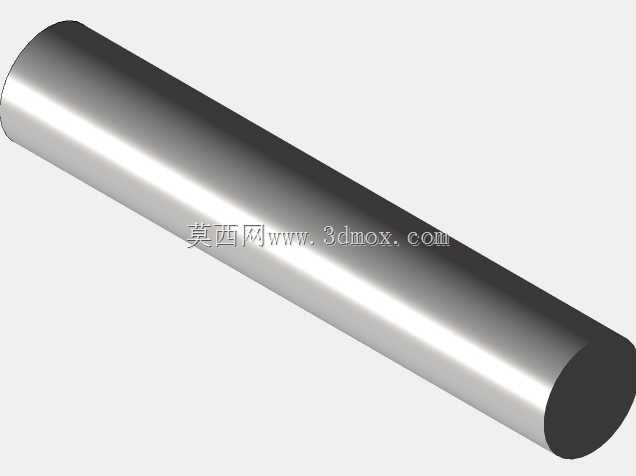

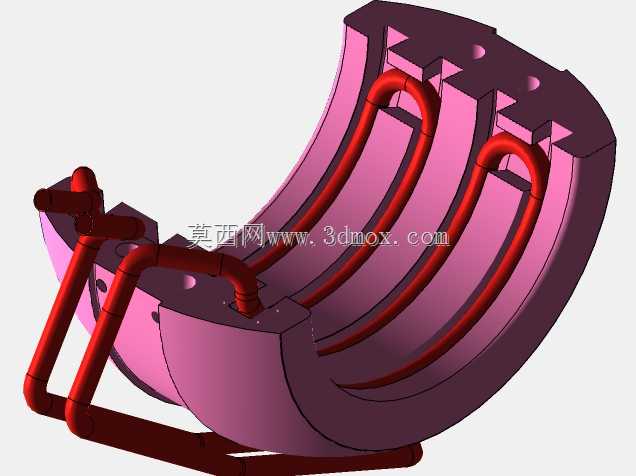

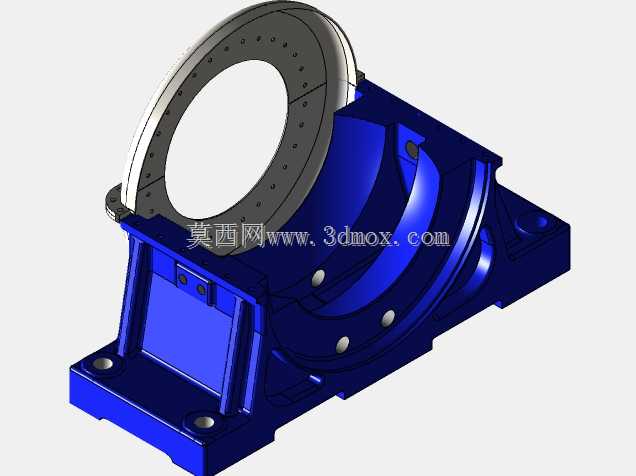

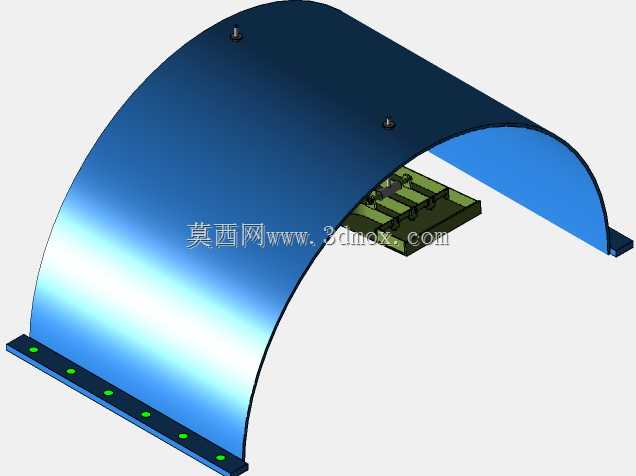

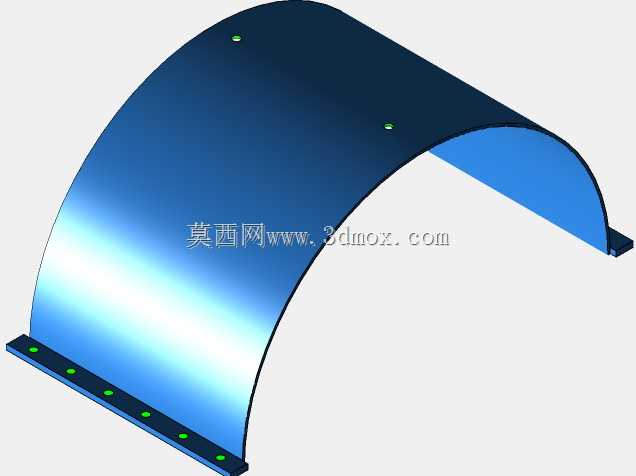

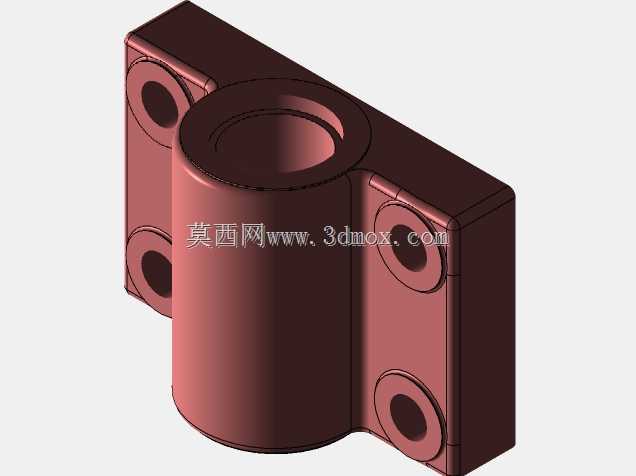

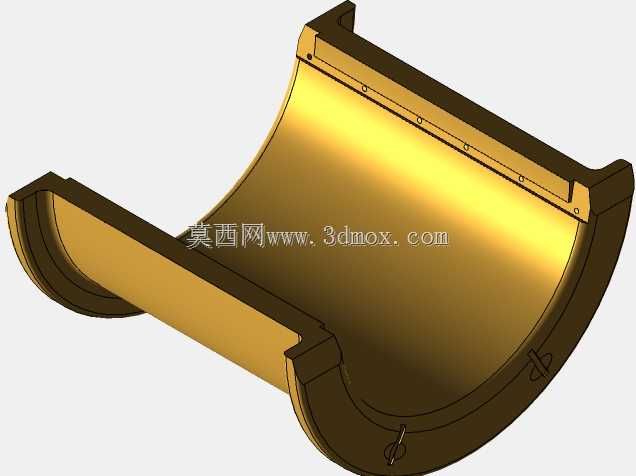

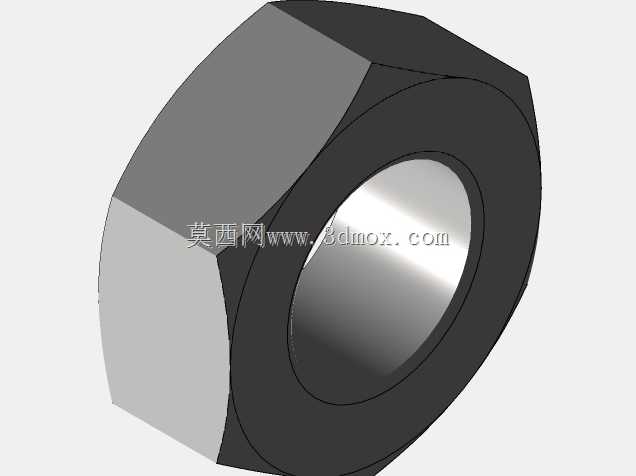

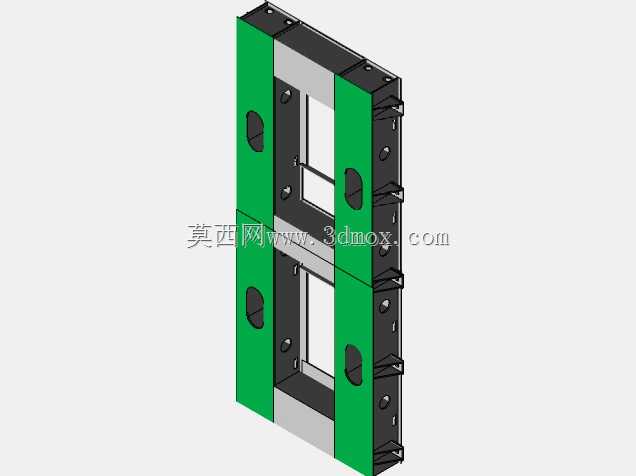

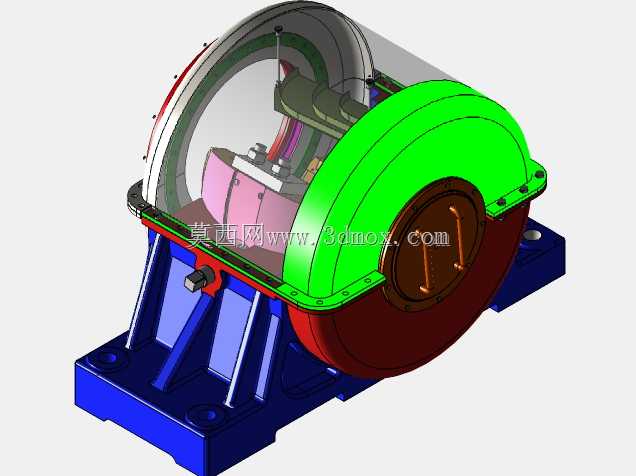

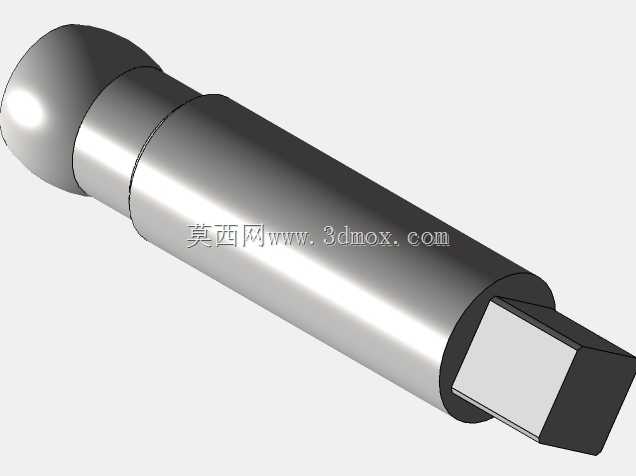

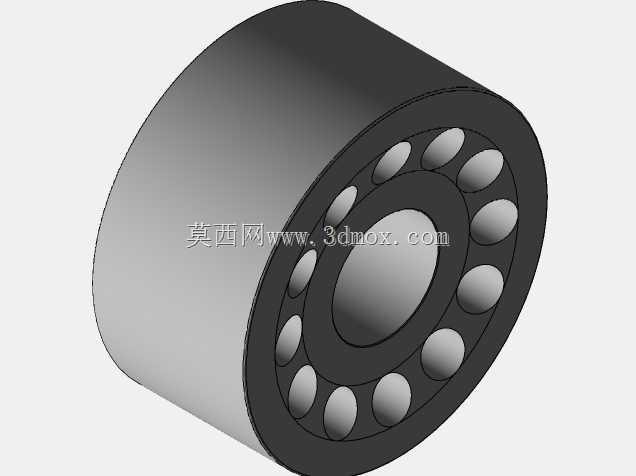

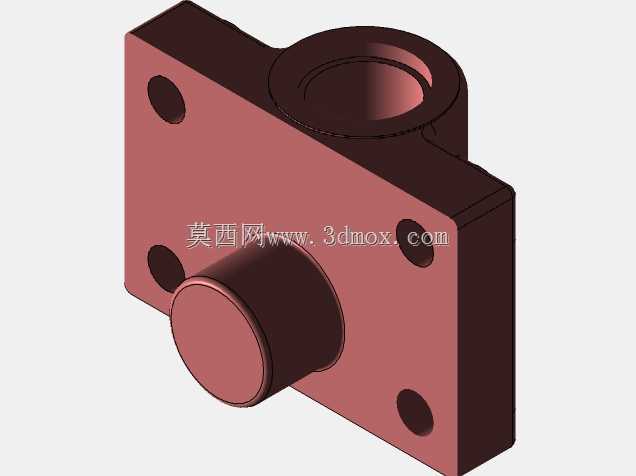

　　能够承受轮带长期滚动接触带来的磨粒磨损与接触应力，主轴与托轮内孔采用过盈配合加平键传扭的连接方式，避免重载下出现相对转动造成的配合面拉伤。轴承座部分采用剖分式滑动轴承结构，内置球面调心轴瓦，能够自动补偿安装过程中底座平面度误差、窑体弯曲变形带来的轴系偏角，保证轴瓦与轴颈的接触面积始终保持在75%以上，避免局部接触应力过大造成的烧瓦故障，轴承座上下盖采用定位销定位、高强度螺栓锁紧，侧面预留了稀油润滑的进回油通道，能够在连续运转过程中形成稳定的油膜，降低摩擦副的磨损速率。底座部分采用整体焊接箱型结构，底部加工有均匀分布的地脚螺栓安装孔，能够直接通过二次灌浆固定在混凝土基础上，底座上平面加工有两组对称的导轨面，轴承座通过压紧斜铁固定在导轨面上，安装调试时可以通过调整斜铁的塞入量，微调两个托轮的中心距与夹角，保证托轮与轮带的接触长度达到全宽的80%以上，同时可以根据窑体运转的窜动情况，微调托轮的歪斜角度，控制窑体的轴向窜动速度在合理区间，避免轮带与挡铁出现刚性碰撞。底座上还集成了托轮的冷却与防尘结构，轴承座下方预留了冷却水腔的安装位置，能够在高温环境下带走轴承运转产生的摩擦热与窑体辐射传导的热量，控制轴瓦温度始终保持在65℃以下的安全区间，托轮外侧设置了可拆卸的防尘护罩，避免生产现场的水泥粉尘进入轴承润滑腔，造成润滑油变质、磨粒磨损加剧的问题。在实际安装边界上，整套支撑组的中心高需要与窑体的安装倾斜角度匹配，

　　两个托轮中心与窑体中心的连线夹角控制在60°，保证每个托轮承受的径向载荷均匀分配，底座的地脚螺栓孔间距按照土建基础的预留尺寸设计，安装时需要先找正底座的水平度，误差控制在0.1mm/m以内，再依次吊装轴承座、托轮组件，最后吊装窑体轮带进行接触精度校验，通过压铅法检测托轮与轮带的接触间隙，调整斜铁直到接触均匀。在日常运维场景中，这套支撑结构的设计预留了足够的检修空间，轴瓦的测温元件可以直接从轴承座端盖的预留孔接入，实时监测轴瓦温度变化，轴承座上盖可以在不吊移窑体的情况下拆卸，方便定期检查轴瓦磨损情况、更换润滑油，托轮轮体磨损到极限尺寸后，可以直接拆卸两端的轴承座端盖，抽出主轴更换托轮，不需要大规模拆卸底座结构，

　　大幅降低了检修的工作量与停机时间。不同于小型输送设备的轻载托轮结构，这套支撑组的所有受力部件都做了有限元应力校核，在最大载荷工况下，主轴的最大弯曲挠度控制在0.2mm以内，轴承座的最大应力低于材料屈服强度的1/3，底座的焊接结构做了去应力退火处理，避免长期重载下出现焊接残余应力释放造成的底座变形，保证设备在连续8000小时以上的运转周期内不需要进行大规模的结构调整。在实际生产场景中，这类支撑组通常会根据回转窑的长度配置3-5组，靠近窑头热端的支撑组会额外增加隔热防护结构，减少窑头高温辐射对轴承润滑系统的影响，所有支撑组的安装中心需要保持在同一条斜直线上，同轴度误差控制在2mm以内，避免窑体运转过程中出现附加弯矩，造成筒体焊缝开裂、耐火砖脱落的问题。
