机用蓝色螺杆式夹紧虎钳结构设计

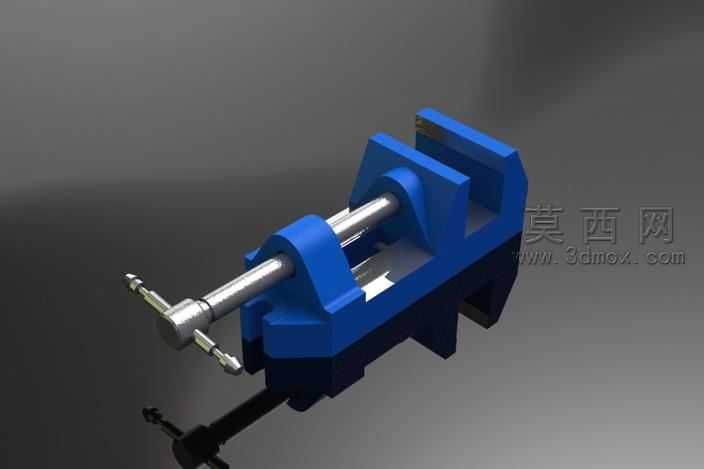

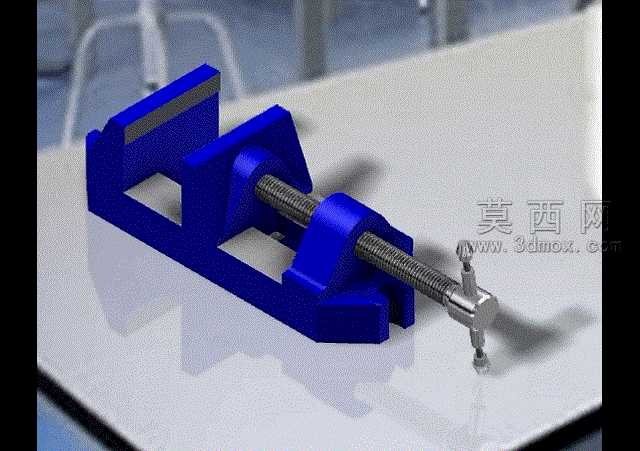

本作品为手动螺杆式机用虎钳三维设计，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先拆分固定钳身、活动钳身、传动螺杆、钳口护板、摇柄五大核心零件，对固定钳身的镂空减重结构、导轨导向槽、安装定位槽做了等比例还原，建模过程中对螺杆的梯形传动螺纹做了简化特征处理，既保证装配干涉检查的准确性，也避免了冗余特征导致的模型卡顿。材质与渲染阶段，为钳身主体赋予深蓝色哑光工程塑料材质，模拟工业级尼龙玻纤材质的磨砂质感，传动螺杆与摇柄部分赋予镀铬金属材质，添加细微的表面划痕与环境反射效果，钳口护板部分做了深色硬质合金材质区分，渲染时采用三点布光，主光源从侧上方投射，突出钳身的结构轮廓与螺杆的金属反光，地面添加柔和的接触阴影，增强模型的真实感与立体感。结构设计上，采用经典的螺杆传动夹紧原理，固定钳身的一体式导轨为活动钳身提供直线导向，螺杆通过端部的轴肩结构与固定钳身形成转动副，与活动钳身内部的螺母块形成螺旋传动副，转动端部摇柄即可带动活动钳身沿导轨做直线往复运动，实现工件的夹紧与松开，钳身底部的镂空结构在保证整体结构刚性的前提下降低了整体重量，两侧的凸台结构可用于工作台的定位安装，钳口处的平行面做了公差约束设计，保证夹紧时工件的定位精度。设计思路围绕小型桌面级加工夹持需求展开，整体结构紧凑，操作便捷，所有传动部件无外露尖锐结构，兼顾使用安全性与结构美观性，装配过程中完成了全局干涉检查，确保螺杆全行程活动无卡滞，活动钳身与导轨的配合间隙符合工装夹具的设计公差要求，可直接用于3D打印验证、工装设计参考以及机械原理教学演示使用。
