符合ГОСТ2224-93标准的系列吊耳三维设计

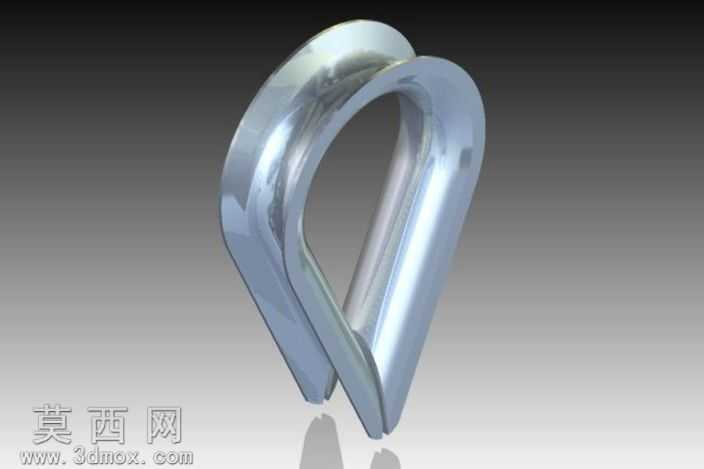

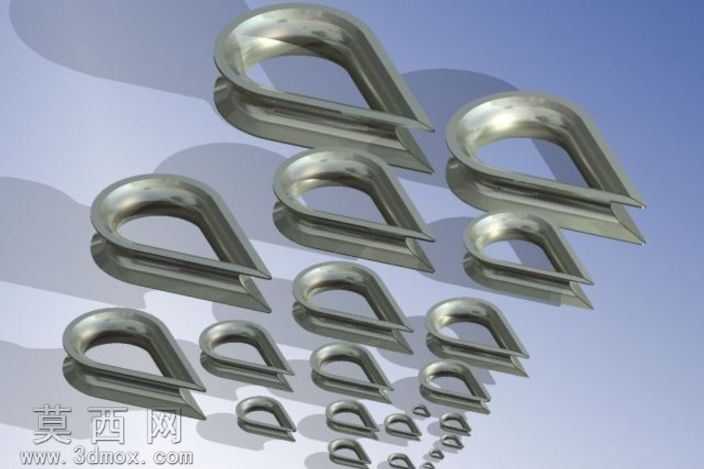

本作品是遵循ГОСТ2224-93标准完成的系列化吊耳参数化三维设计，采用Autodesk Inventor完成全流程建模工作，覆盖多规格尺寸的同构型吊耳产品，可满足不同载荷等级的起重吊装、索具连接场景使用需求。建模阶段采用全参数化驱动的设计逻辑，将吊耳的环体内径、板厚、尖端插接长度、过渡圆角半径等核心尺寸全部关联至参数表，调整对应参数即可快速生成不同规格的吊耳模型，无需重复进行草图绘制与特征构建，大幅提升同系列产品的设计迭代效率。模型构建过程严格遵循标准中的尺寸公差与形位要求，首先绘制吊耳的闭合轮廓草图，对环体部分做平滑圆弧过渡处理，避免应力集中的直角结构，再通过拉伸特征生成基础实体，对环体与插接板的衔接位置做圆角优化处理，还原真实五金件的工艺倒角结构，消除建模过程中的尖锐棱角。材质设置阶段选用常用起重吊耳的高强度合金钢材质，在渲染环节调整金属材质的反射率、粗糙度与环境贴图参数，还原金属构件表面的哑光金属质感，搭配柔和的环境光影效果，清晰呈现不同规格吊耳的尺寸比例差异与结构细节。整套系列模型按照尺寸规格做阵列排布展示，直观呈现同系列产品从大载荷大尺寸到小载荷小尺寸的规格梯度，每个独立模型都保留完整的参数化建模特征，可直接用于后续的工程图导出、装配干涉检查、有限元受力分析等工作，也可作为索具、起重设备装配设计中的标准件库素材使用，模型的结构完全匹配实际生产中的吊耳加工工艺，不存在无法落地的非工艺结构，可直接对接生产环节的工艺编制需求。
