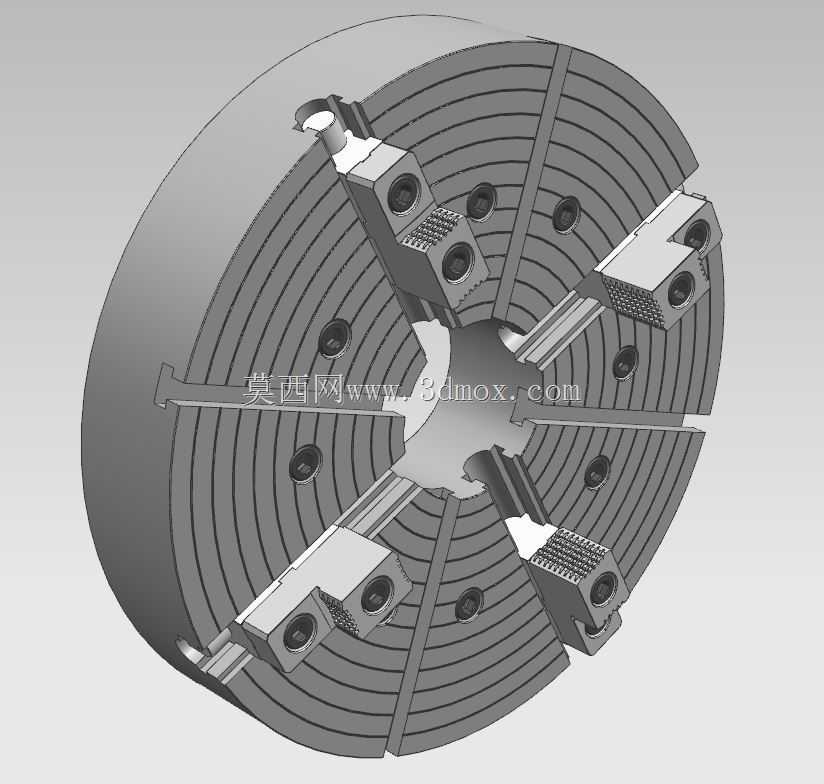

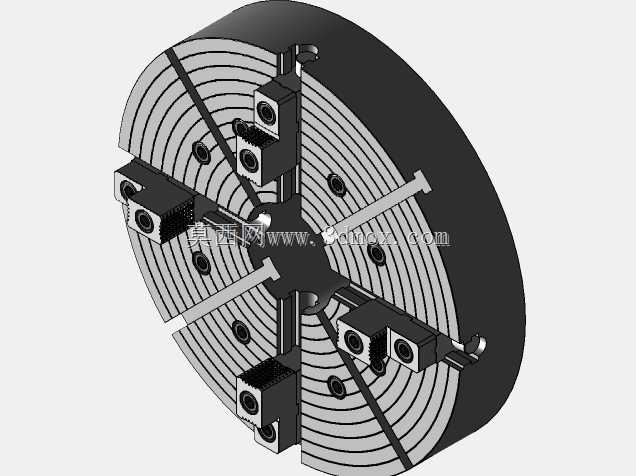

OKUMA OSP200卧式车床四爪卡盘结构

在卧式车床的金属切削加工场景里，卡盘是直接决定工件装夹精度、加工同轴度的核心执行部件，这款适配OKUMA OSP200机型的卡盘组件，主要面向大直径盘类、轴类异形工件的装夹作业，区别于常规三爪自定心卡盘的同步驱动逻辑，该四爪结构可实现单爪独立调整，能够适配非圆截面、偏心工件的装夹需求，在重型切削、异形件车削工序中能提供更稳定的夹持力，避免大进给切削时工件移位打刀。从结构设计逻辑来看，整个卡盘采用盘式基体布局，基体表面加工有同心圆T型槽，为卡爪的径向移动提供导向与定位基准，四个卡爪沿圆周90度均匀分布，每个卡爪集成了独立的丝杠驱动副，爪部的齿形夹持面做了防滑纹理处理，针对不同硬度的金属工件，可通过调整单爪行程来匹配装夹压紧力，既可以保证薄壁工件装夹时不发生形变，也能在重载粗加工时提供足够的静摩擦力抵消切削扭矩。建模过程中首先需要确定卡盘与车床主轴的连接安装边界，也就是主轴端的法兰配合尺寸、定位止口的公差带、连接螺栓的孔位分布，这部分尺寸直接决定卡盘安装后的端面跳动与径向跳动基准，先绘制基体的回转体轮廓，通过拉伸切除完成T型槽、螺栓过孔、定位销孔的特征构建，再逐个绘制卡爪、驱动丝杠、锁紧块的单体零件，每个卡爪的滑动配合面需要预留合理的装配间隙，避免实际装配时出现卡滞。完成单体零件建模后进入装配环境，按照实际装配顺序添加配合约束，先将基体固定在装配原点，再依次装入四个方向的丝杠副与卡爪，添加螺旋配合模拟卡爪的径向进给动作，最后完成干涉检查，确认卡爪全行程移动时不会与基体、相邻卡爪发生运动干涉。这类卡盘在实际生产中多用于机修车间、中小批量零件加工场景，相比自定心卡盘，它的装夹调整灵活性更高，可通过找正操作实现偏心件、不规则轮廓件的高精度装夹，卡盘背面的连接结构完全匹配OSP200卧式车床的主轴端规格，安装时无需额外制作过渡法兰，直接通过主轴端的锁紧机构即可完成固定，日常维护时只需定期向丝杠副、滑动槽内注入润滑脂，就能保证卡爪移动的顺畅性，长期使用后如果爪部夹持面出现磨损，可单独更换卡爪块无需整体更换卡盘，能有效降低车间的工装维护成本。建模时需要注意卡爪行程的极限位置标注，明确最小装夹直径与最大装夹直径的边界，同时基体上的平衡孔位需要做对称布局，避免卡盘高速旋转时出现动不平衡量，影响加工表面粗糙度。
