简易载人载货两用电动三轮车结构设计

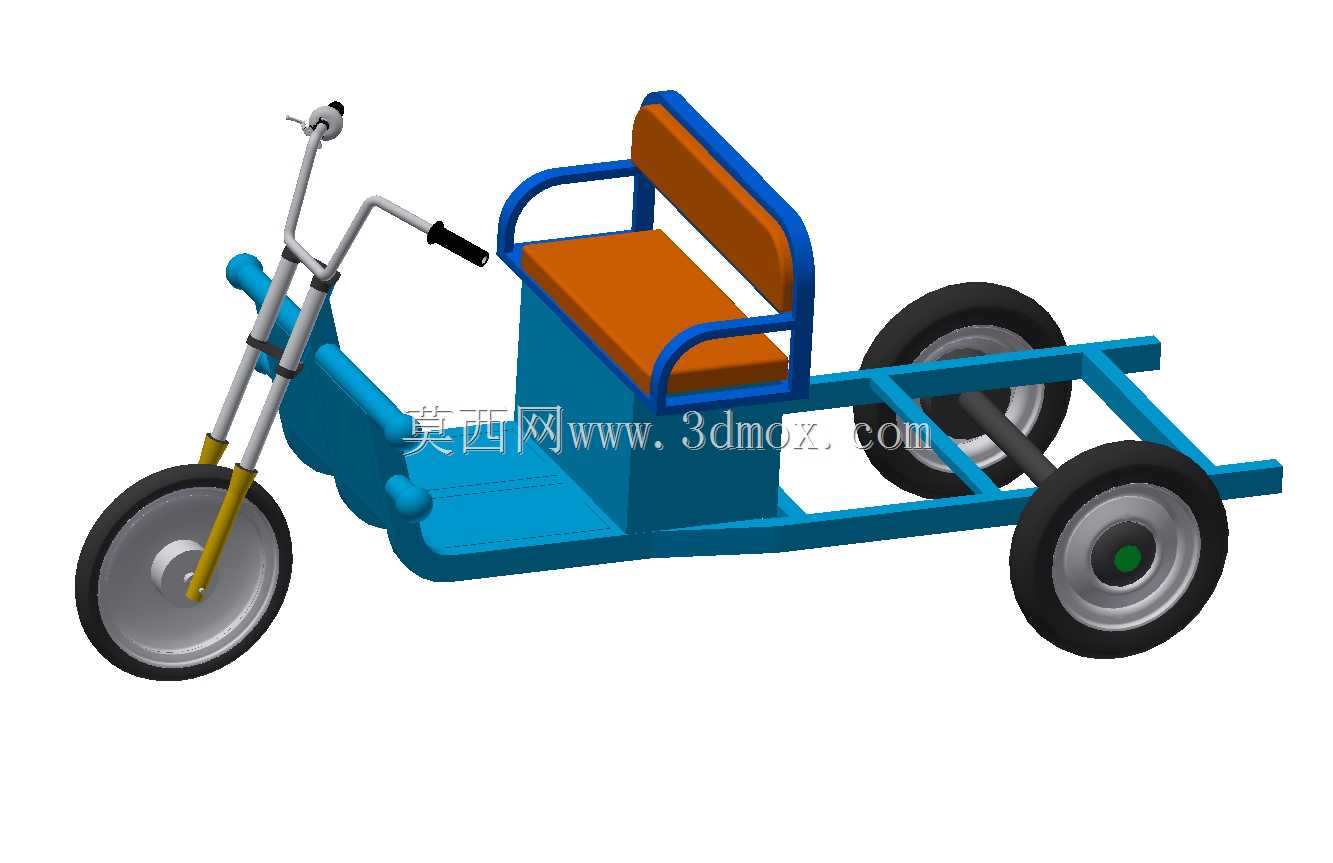

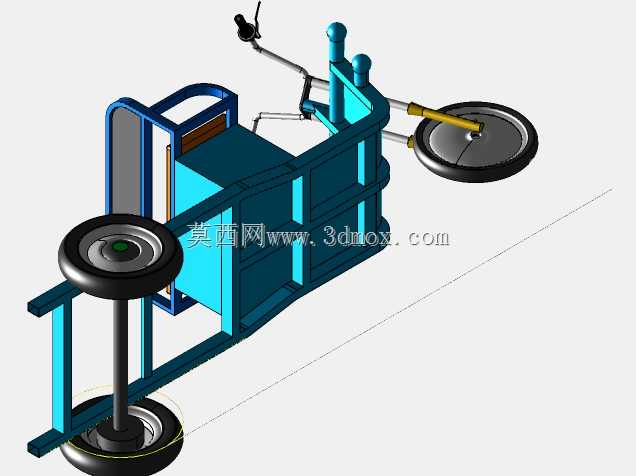

　　这款三轮载具的三维结构设计，核心瞄准城乡短途接驳、社区便民配送、厂区内部物料转运这类场景的使用需求，区别于重载货运三轮的冗余结构，整体走轻量化实用路线，单前轮转向、双后轮承重的布局，既保留了两轮电动车的灵活转向特性，又通过后双轮的支撑结构解决了两轮车停靠易倾倒、载物重心不稳的痛点。从结构布局来看，前部转向段直接沿用成熟的两轮车转向立管设计，车把与前叉的连接角度经过反复校核，转向时前轮回转半径控制在1.2米以内，在狭窄的社区巷道、厂区通道内可以轻松完成掉头操作，前叉位置预留了减震安装位，可根据使用场景选配弹簧减震结构，应对非铺装路面的颠簸冲击。中部驾驶与乘坐区域采用一体式弯折车架结构，座椅下方的空腔同时承担电池仓、控制器安装舱的功能，

　　座椅靠背与坐垫的安装面做了10度的后倾角度，长时间乘坐不会出现腰部过度前倾的疲劳感，座椅两侧加装的圆管防护栏，既可以作为乘坐时的扶手使用，也能避免车辆侧倾时乘员直接接触地面造成磕碰。后部载货区域采用开放式矩形管框架结构，框架的安装孔位与中部车架采用螺栓连接而非焊接固定，用户可根据实际使用需求更换封闭式货箱、平板载物台等不同上装，框架的承载面高度控制在450mm，日常搬运快递、农资、小型工具等物品时不需要过度弯腰抬升，降低装卸过程的劳动强度。整车的轮距设定为820mm，轴距设定为1200mm，整体外廓长度控制在1800mm以内，宽度不超过900mm，这个尺寸边界既保证了行驶时的侧向稳定性，

　　双后轮在过弯时的侧倾阈值比同尺寸两轮车提升40%以上，又能顺利通过多数小区的单元门、厂区的人行通道，不会出现普通货运三轮体积过大无法进入狭窄区域的问题。设计过程中特意对车架的受力路径做了优化，乘员与货物的重量通过中部车架直接传递到后轴的两个安装支点，前叉仅承担转向与前部15%左右的承重，避免了前部负载过大导致的转向沉重问题；后轮的安装支座采用加厚钢板冲压成型，与车架主梁的连接位置做了三角加强筋处理，即使在单侧后轮过减速带、路面坑洼的冲击工况下，连接位置的应力也能控制在材料屈服强度的30%以内，长期使用不会出现焊缝开裂、车架变形的问题。走线位置全部预留了线管固定卡扣的安装位，刹车线、供电线路全部沿着车架圆管的内侧布置，

　　既避免了外露线路被货物剐蹭破损，也能减少日晒雨淋对线路老化的加速影响；后轮的制动采用鼓刹结构，安装位与常规电动两轮车的后鼓刹通用，后期维护更换配件不需要单独开模定制，降低全生命周期的使用成本。车把位置的操控件全部沿用通用件的安装尺寸，油门转把、刹车手柄、灯光开关的安装孔径与市售常规配件完全匹配，用户后期改装、更换损坏配件时不需要对车架进行二次加工。电池仓的尺寸按照常规48V20Ah铅酸电池的外廓设计，同时预留了锂电池的安装固定点，可根据续航需求选择不同容量的电池组，仓体底部设计了排水孔与通风间隙，避免雨天积水浸泡电池，也能保证充放电过程中的热量及时散出。
