带侧凸台法兰式管接基座结构设计

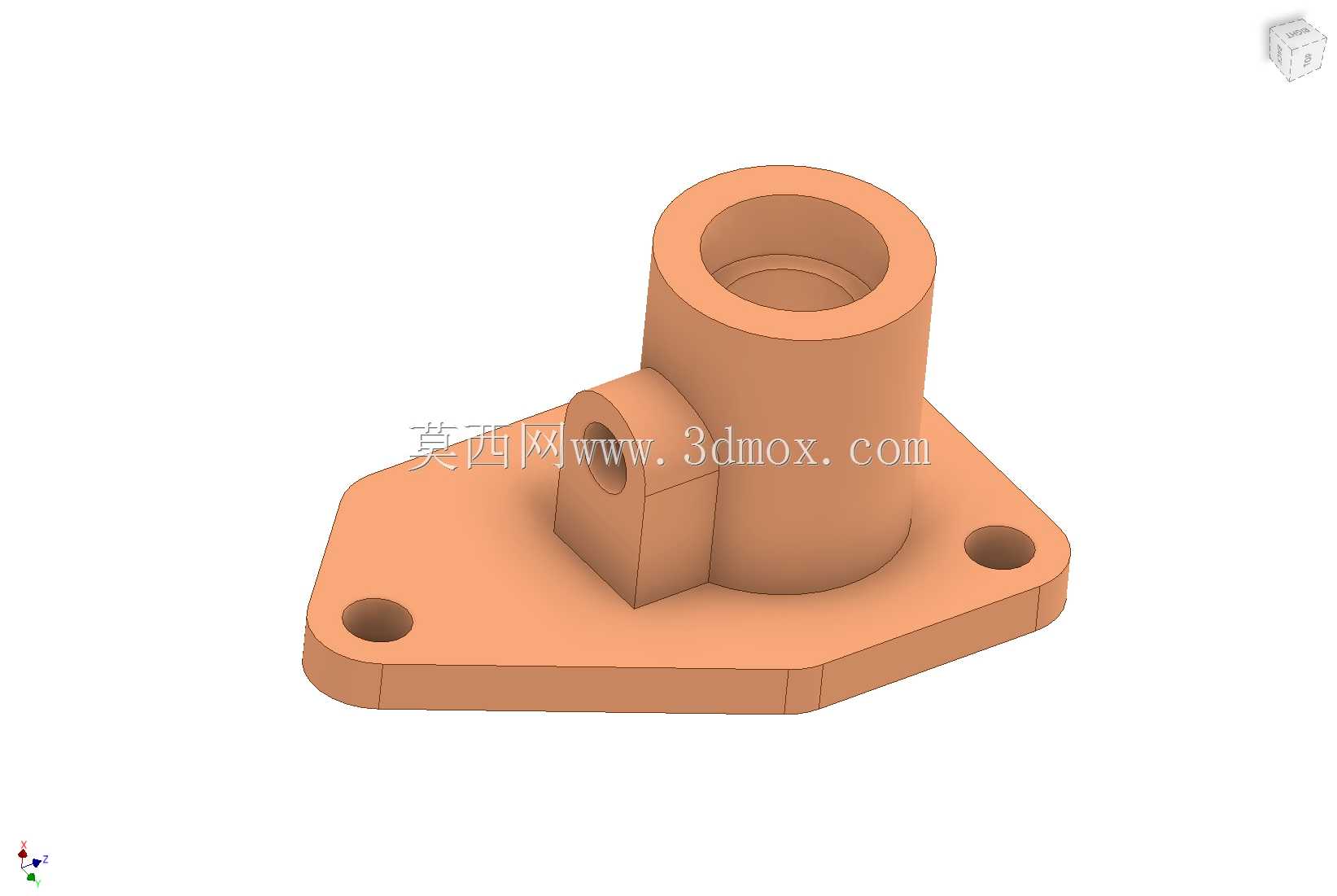

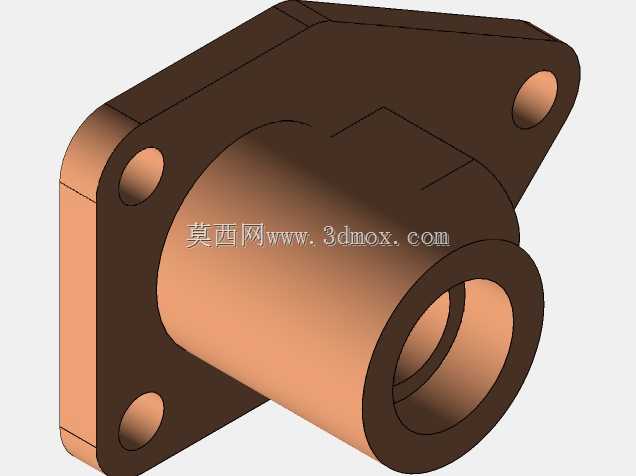

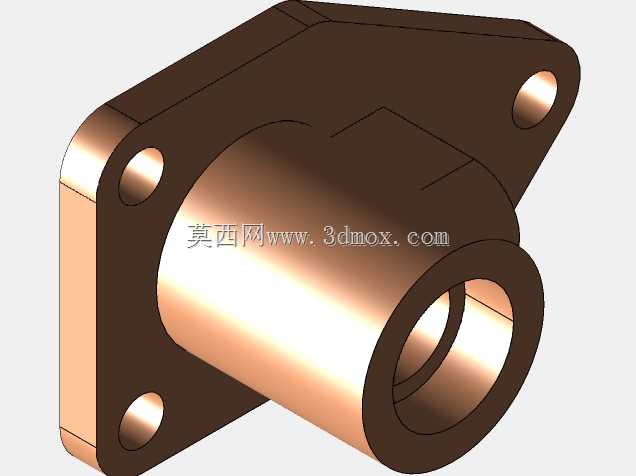

　　这类带侧凸台的法兰式管接基座，在小型流体回路、低压气路以及设备润滑系统里十分常见，日常做设备改造、小型液压站布管、桌面型实验台气路搭建时经常会用到这类零件。从结构上看，主体是垂直贯通的空心圆柱腔体，作为流体或者压缩气体的主流通通道，内壁预留的阶梯结构是用来配合硬管插入深度做限位，同时也能适配O型圈的安装槽位，避免装配时密封圈被挤压错位导致泄漏。底部的菱形法兰安装板做了切边处理，相比圆形法兰能在狭窄安装空间里减少占用面积，两个对角布置的安装孔是通孔设计，适配内六角圆柱头螺钉直接穿装固定，安装时不需要在基座背面预留螺母避让空间，适合贴装在设备壁板、阀块表面这类平整安装面上。侧面突出的小型带孔凸台，是用来接旁路支路的，比如主通路走主流体，

　　侧孔可以接压力表取压、或者接细小的润滑支路给相邻运动部件供油，凸台的孔和主腔体是垂直贯通的，做建模的时候要注意两个孔道相交处的相贯线处理，实际加工时这个位置要做倒角去毛刺，避免流体流经时产生紊流，也防止残留杂质堆积在夹角位置。设计这类零件的时候，首先要确认主通路的通径匹配外接管路的内径，保证流量满足回路要求，法兰的厚度要根据工作压力核算，低压工况下厚度取主通径的0.3-0.4倍即可，避免受压后法兰变形导致密封面渗漏。两个安装孔的中心距要和安装面上的预留螺孔严格对齐，孔的直径比选用的螺钉大0.2-0.5mm，预留装配时的微调余量，避免加工误差导致螺钉无法穿入。侧凸台的位置高度要根据周边管路的布置空间确定，

　　不能和主通路的外接管路接头产生干涉，凸台本身的厚度要保证侧孔攻丝或者接快插接头时有足够的啮合长度，防止接头受力后断裂滑牙。实际建模过程中，要注意法兰和主体圆柱衔接的位置做圆角过渡，避免直角处产生应力集中，尤其是设备运行有振动的工况下，直角衔接位置很容易产生疲劳裂纹，圆角半径取3-5mm就能有效分散应力。安装边界方面，这类基座的法兰轮廓最大尺寸要比安装位置的可用平面小至少5mm，保证密封垫片能完全压合在法兰端面，不会出现垫片悬边导致的密封失效；主体圆柱的高度要根据外接管路的弯曲半径确定，避免管路接头装好后和下方安装面的其他部件产生磕碰。这类零件的材质一般根据输送介质选择，走普通压缩空气用铝合金6061做阳极氧化即可，

　　走润滑油或者低压液压油用45号钢做发黑处理，有腐蚀性介质的工况则选用304不锈钢，不同材质的建模参数基本一致，只是加工时的公差要求略有区别，钢件的安装孔公差可以稍松，铝合金件因为材质偏软，孔位公差要控制在±0.1mm以内，避免反复拆装后孔位磨损。做结构校验的时候，要重点核算法兰在额定压力下的变形量，保证密封面的平面度在0.05mm以内，侧凸台和主体衔接的位置要做加强筋处理吗？不对，这个结构里侧凸台本身和法兰面是连为一体的，相当于自带加强结构，不需要额外加筋，只要衔接处做R2的圆角就足够满足强度要求。实际装配的时候，法兰端面和安装面之间要垫对应材质的密封垫片，螺钉拧紧时要对角分次拧紧，避免单边受力导致法兰翘起，侧凸台接支路的时候要注意接头的拧紧力矩，铝合金材质的基座力矩不能过大，否则会导致凸台开裂。
