带法兰限位结构的空心轴套零件设计

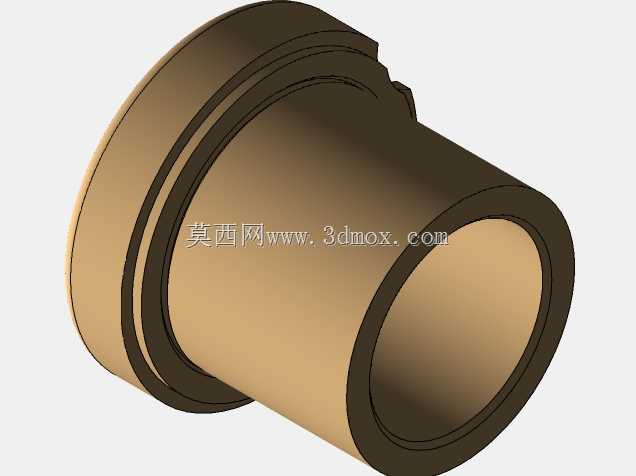

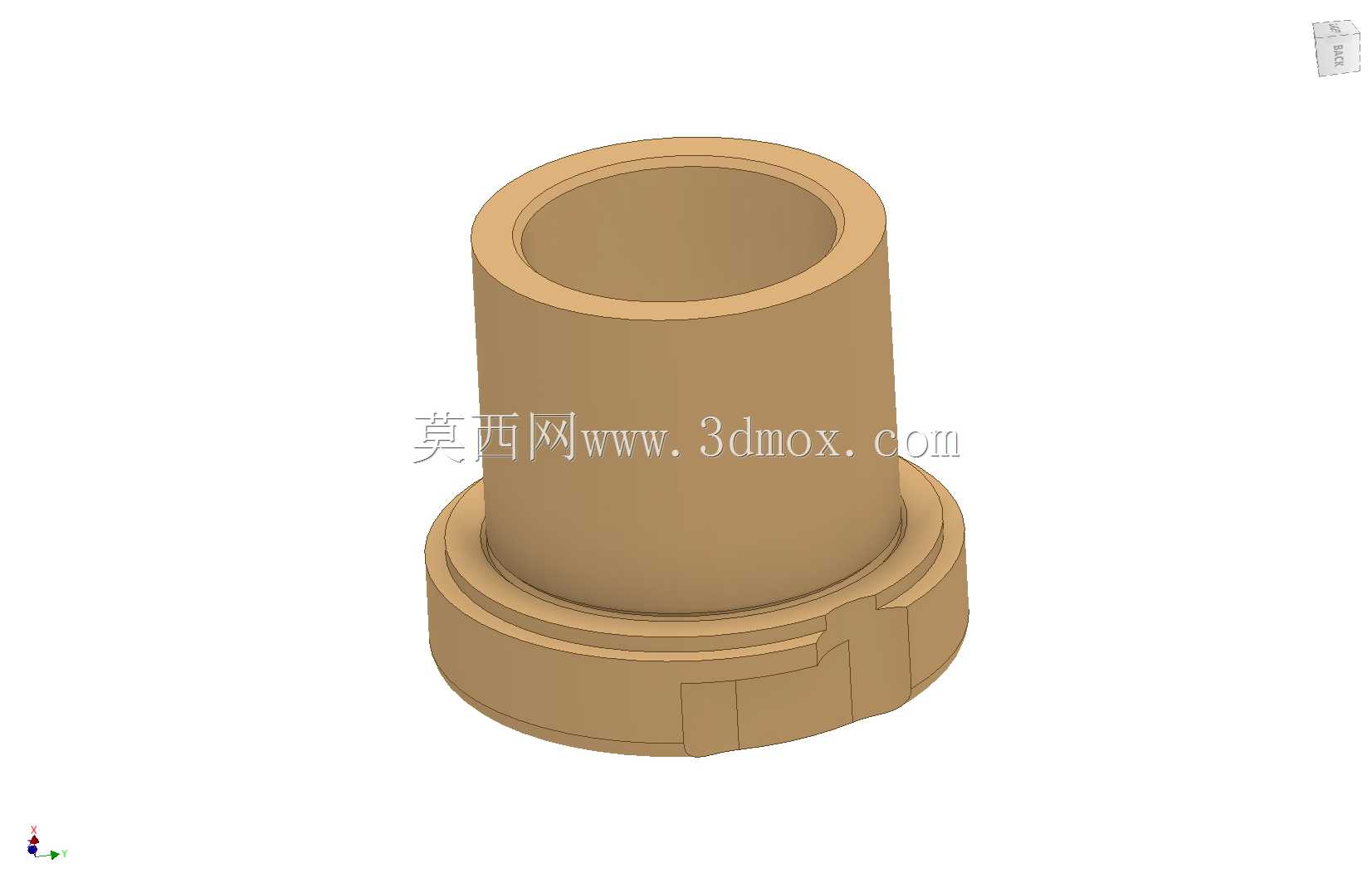

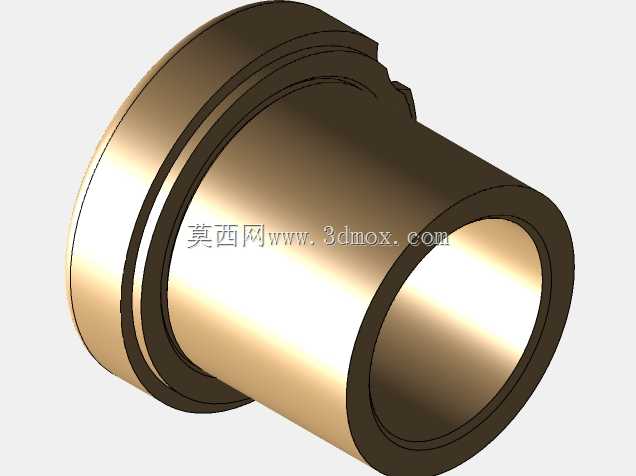

　　这类带法兰凸缘的空心轴套，在轻载传动机构、小型通讯设备内部走线支撑、消费电子转轴组件里应用十分广泛，日常做结构选型时经常会碰到这类需要兼顾径向支撑与轴向限位的场景，很多新手建模时容易忽略安装边界的干涉问题，导致零件打样后装不进去。从结构功能来看，这个零件的核心作用是为穿入内孔的轴类杆件提供径向滑动支撑，底部的法兰凸缘不是单纯的装饰结构，凸缘上预留的缺口是安装定位用的卡合位，装配时对准基座上的对应凸点卡入，就能限制轴套自身的周向转动，避免轴在转动过程中带动轴套跟转磨损基座孔壁，这一点在小扭矩的手动调节机构里尤为重要，比如通讯设备的旋钮调节转轴、小型翻盖设备的铰接支撑位，都需要这种防转结构来提升使用寿命。设计这个零件的时候，

　　首先要确定内孔的配合公差，因为是滑动支撑场景，内孔和轴的配合一般选间隙配合，根据使用场景的载荷大小，单边间隙控制在0.02到0.08毫米之间，如果是需要频繁转动的部位，内孔表面还要预留后续衬套镶嵌或者表面处理的余量，比如镶嵌聚四氟乙烯耐磨层的话，内孔直径要提前留出衬套的壁厚尺寸。外圆部分和基座安装孔的配合要选过渡配合，保证压入后不会轻易松脱，法兰凸缘的外径要比安装孔大出至少3毫米，才能起到轴向限位的作用，避免轴套被轴向力压入基座内部。凸缘上的定位缺口尺寸要和基座的定位凸点做公差匹配，缺口宽度比凸点大0.1毫米左右，既方便装配时对准，又不会留下过大的间隙导致周向窜动。从安装边界来看，这个零件的轴向总高度要根据基座的安装深度来确定，

　　法兰端面要和基座安装面齐平或者略高出0.1毫米，保证装配后轴向不会出现窜动间隙；内孔的通孔设计一方面是为了穿轴，另一方面在通讯类设备里还可以作为走线通道，让线材从内孔穿过，避免线材被转动的轴磨损，这也是这类空心轴套在通讯终端设备里被大量使用的原因之一。建模的时候要注意法兰和筒体连接位置的圆角处理，不能直接做直角连接，直角位置在压装的时候容易出现应力集中导致开裂，一般倒R0.5到R1的圆角，既能提升零件的结构强度，也能在压装时起到导向作用，方便轴套顺利压入安装孔。另外筒体的壁厚要根据载荷大小核算，轻载场景下壁厚不小于2毫米就能满足强度要求，如果是需要承受一定径向载荷的部位，壁厚要适当增加，避免受力后筒体变形导致轴转动卡滞。

　　很多人做这类零件的时候容易忽略凸缘缺口的深度，缺口深度不能超过法兰的厚度，不然会破坏筒体和法兰的连接强度，一般缺口深度控制在法兰厚度的三分之二即可，既能满足防转的卡合力度，又不会影响整体结构强度。在实际选型替换的时候，要先测量安装孔的直径、安装位的轴向深度、定位凸点的尺寸，再匹配对应的轴径，确认内孔的通径是否满足走线或者穿轴的需求，不能只看外形相似就直接替换，不然很容易出现装配后轴向窜动、周向跟转的问题。这类轴套如果是用铜材或者工程塑料加工，一般不需要额外做表面处理，如果是用钢材加工，表面需要做发黑或者镀镍处理，提升防锈能力和耐磨性能，在潮湿环境下使用的话，还要优先选择工程塑料材质或者不锈钢材质的版本，避免锈蚀导致轴和轴套抱死。
