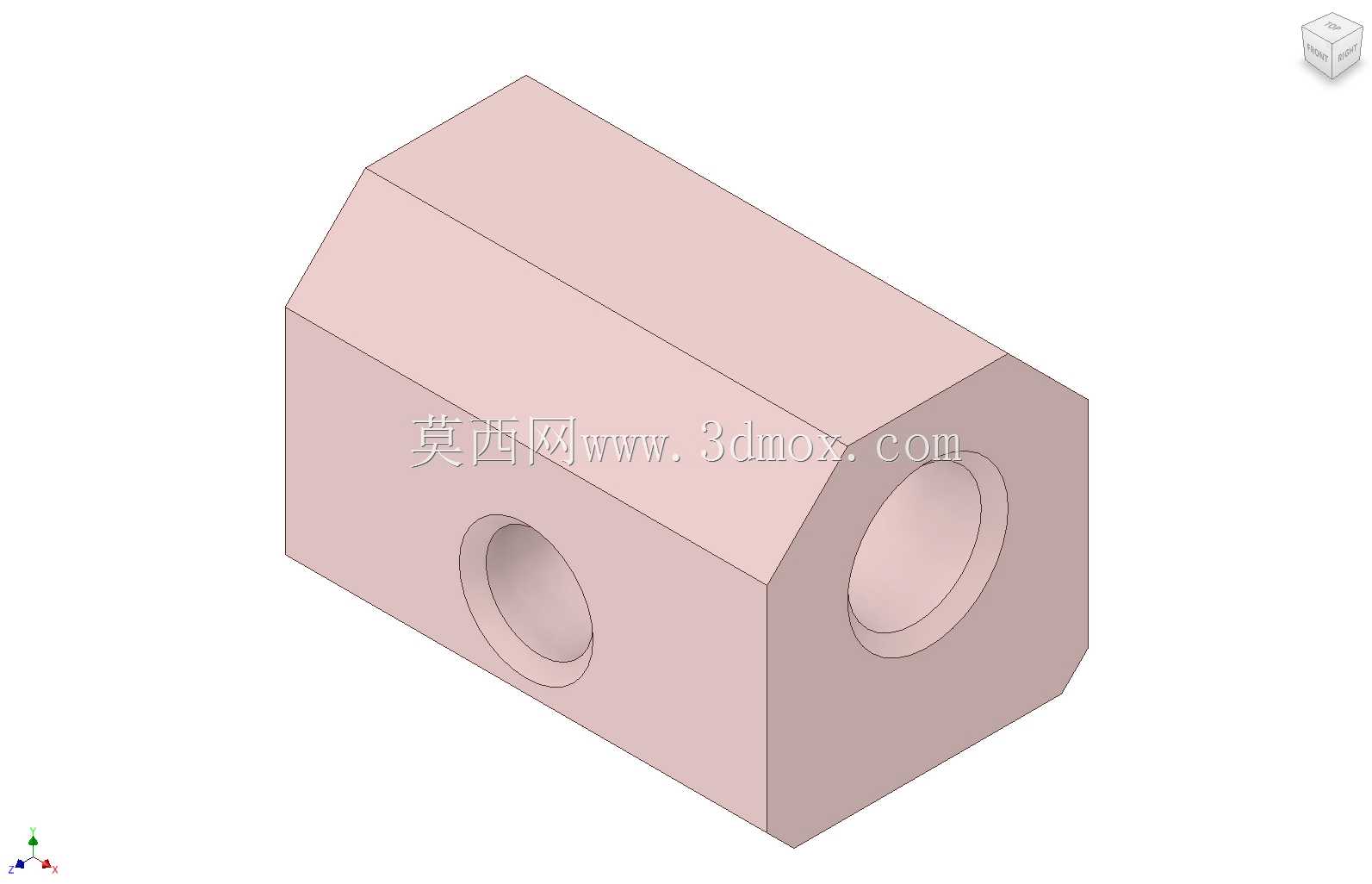

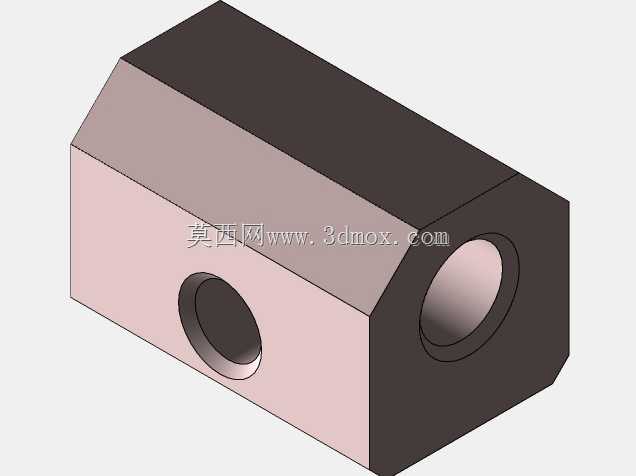

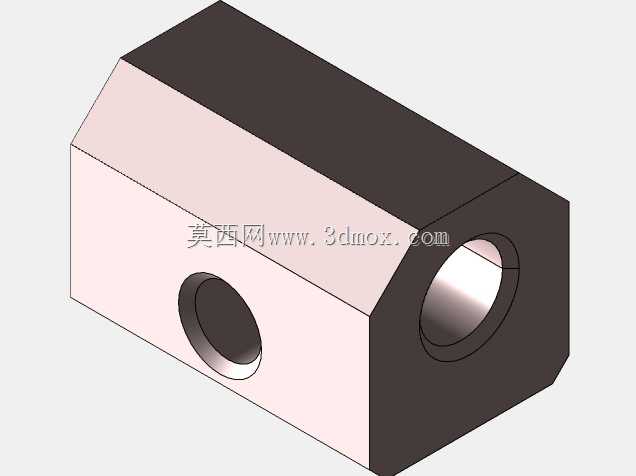

带侧孔斜切端面六角连接基座结构

　　这类带侧孔的斜切端面六角基座，在通讯设备内部的走线固定、小型气动回路的阀块转接场景里应用十分普遍，很多现场做设备改造的结构工程师，都会优先选用这类成型的基座做转接载体，不用从零开始做块体的粗加工，能省掉不少铣削六方的工时。从实际使用的角度看，这个零件的核心功能是作为两路正交管路或者线缆的转接固定座，轴向的大通孔是主通路，用来穿装主气路管线或者固定螺杆，侧面垂直于主通孔的小孔是分支通路，用来接旁通的细管线或者安装紧定螺钉，实现主通路零件的轴向锁止，不会出现运转过程中轴向窜动的问题。设计的时候特意把六方结构的其中一个端面做了斜切处理，不是常规的直切六方，这个细节是考虑到安装空间的避让需求——很多通讯设备的机柜内部层板间距很小，

　　相邻的安装位有凸起的接线端子，如果用常规两端平切的六方块，斜角位置会和端子产生干涉，把上端面切出一个固定角度的斜面，就能在不减少主体壁厚、不影响通孔强度的前提下，让出对应的安装空间，不用额外调整整个安装面的布局。从尺寸边界来看，这个基座的六方对边尺寸是按照常用的安装扳手规格匹配的，安装的时候可以用标准开口扳手直接夹持拧紧，不需要做专用的工装夹具，侧面的小孔位置距离六方的下端面有固定的尺寸距离，刚好对应安装板上的定位销高度，装上去之后小孔能和定位销旁边的旁通接口完全对齐，不会出现孔位错位导致的装配应力。建模的时候要注意几个容易出错的细节：首先是斜切面和六方棱边的交线要做微小的倒角处理，不是尖锐的直角，

　　不然安装的时候很容易刮伤线缆的绝缘层，也会导致装配工人拿取的时候划伤手部；其次是两个正交孔的相贯线位置要做清根处理，实际加工的时候如果相贯位置留了毛刺，会导致穿线的时候卡破线缆外皮，通压缩空气的时候还会产生异常的气流啸叫；另外六方的各个相邻面之间的垂直度要控制在合理的形位公差范围内，不然夹持扳手的时候会出现打滑，安装到基座上之后也会和安装面产生缝隙，导致固定不稳。很多新手建模的时候容易忽略斜切面的角度和安装空间的匹配关系，随便给一个角度，结果实际装配的时候要么还是干涉，要么斜切太多导致上端面的壁厚太薄，拧紧紧定螺钉的时候出现壁面开裂的问题。这个基座的安装边界也很明确，下端面是完全贴合安装板的平面，不需要额外的密封槽，

　　因为多数应用场景是常压下的固定转接，不是高压流体的密封连接，所以下端面只需要保证平面度满足普通固定要求就行，不用做高精度的磨削加工，能控制加工成本。侧面的小孔深度不是打通整个六方的，是刚好和主通孔贯通，深度控制在能让紧定螺钉完全压到主通孔里的杆件就行，太深的话会降低六方侧壁的结构强度，反复拆装几次就会出现侧壁开裂的问题。在实际的设备维护场景里，这种基座的互换性要求很高，所以建模的时候所有的尺寸都要和行业里常用的同类型转接块保持一致，不用做非标的特殊尺寸，不然现场备件替换的时候找不到合适的零件，会耽误设备的维修进度。另外斜切面的位置是在六方的其中一个棱边对应的上方，不是对称斜切，这个设计是为了让安装的时候有防呆的作用，不会把方向装反，因为侧面的小孔位置是固定的，装反的话斜切面就会朝向错误的方向，刚好和旁边的零件产生干涉，工人装配的时候一眼就能发现装错了，能降低装配的出错率。
