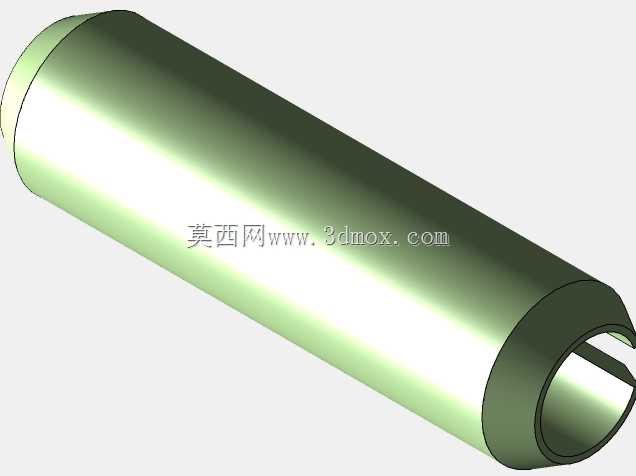

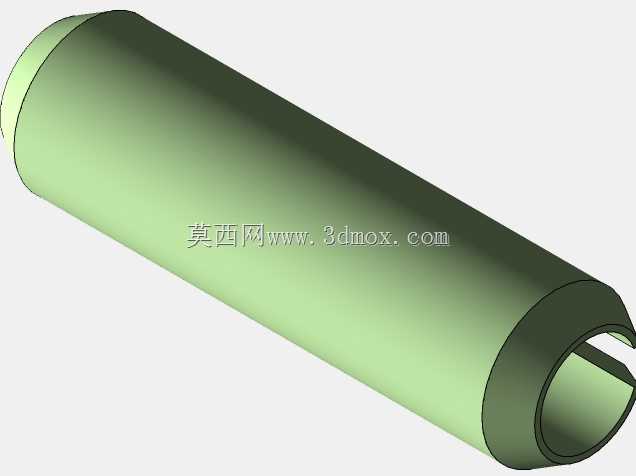

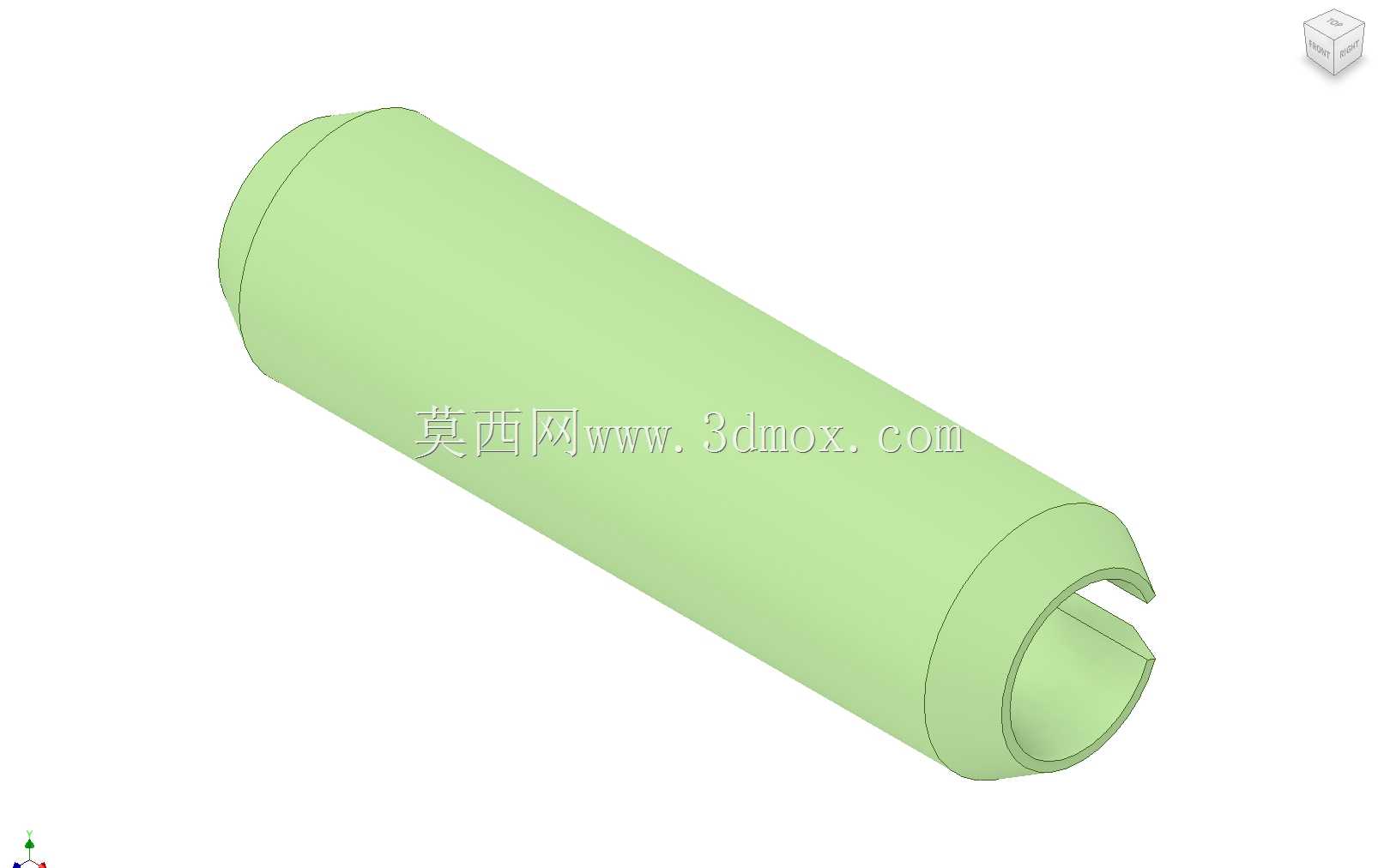

带侧开口圆柱套筒类机械连接结构

　　这类带侧部开口的圆柱套筒构件，在常规机械传动、工装夹具定位、小型设备的轴系配套场景中应用十分广泛，很多时候它承担的是轴类零件的径向定位、间隙补偿以及快拆式连接的作用，并非传统意义上的过盈配合衬套。从结构设计逻辑来看，侧壁开设的通槽并非随意设置，槽口的宽度、轴向延伸长度都需要匹配配套轴件的安装公差，当需要快速拆装或者调整轴上零件的周向位置时，这个开口可以给套筒提供一定的径向弹性变形量，不需要完全拆解周边组件就能完成套筒的更换或者位置调整，在小型通讯设备的内部走线支撑、手持类工具的转轴防护场景里，这种结构能大幅降低后期维护的拆装难度。

　　从外形尺寸边界来看，这类套筒的整体外径、内径尺寸需要严格匹配安装位的轴孔配合公差，通常内径与配套光轴采用间隙配合，单边间隙控制在0.02-0.05mm区间，保证滑动顺畅的同时不会出现过大的径向窜动；外径则根据安装座的孔位公差做适配，多数场景下外径与安装孔采用过渡配合，依靠开口的弹性张紧力实现周向防转，不需要额外加装紧定螺钉或者定位销，减少了零件数量和安装工序。套筒两端的倒角设计也有实际工程意义，端部的15-30度倒角既可以在安装时起到导向作用，避免锐边刮伤安装孔的内壁或者轴件表面，也能去除机加工产生的毛刺，防止装配过程中毛刺脱落进入配合间隙造成卡滞。

　　在实际功能层面，这类开口套筒除了基础的轴套定位作用，在很多通讯类手持设备的天线转轴部位，它还可以作为走线的防护通道，线缆从套筒内部穿过，侧壁的开口可以方便线缆的布设和后期检修，不需要把线缆从轴端整根穿入，大幅提升了组装效率。设计这类构件的时候，首先要确认使用场景的载荷情况，如果是承受径向载荷的场景，套筒的壁厚需要根据载荷大小做核算，避免壁厚过薄导致受力后开口处出现塑性变形，失去定位作用；如果是仅做走线防护或者轻载定位的场景，壁厚可以适当减薄，降低整体重量和材料成本。槽口的边缘需要做倒钝处理，避免锐边划伤穿过的线缆或者操作人员的手部，槽口的两个端面要保证与套筒轴线平行，否则安装后会出现局部应力集中，长期使用容易在槽口根部产生疲劳裂纹。

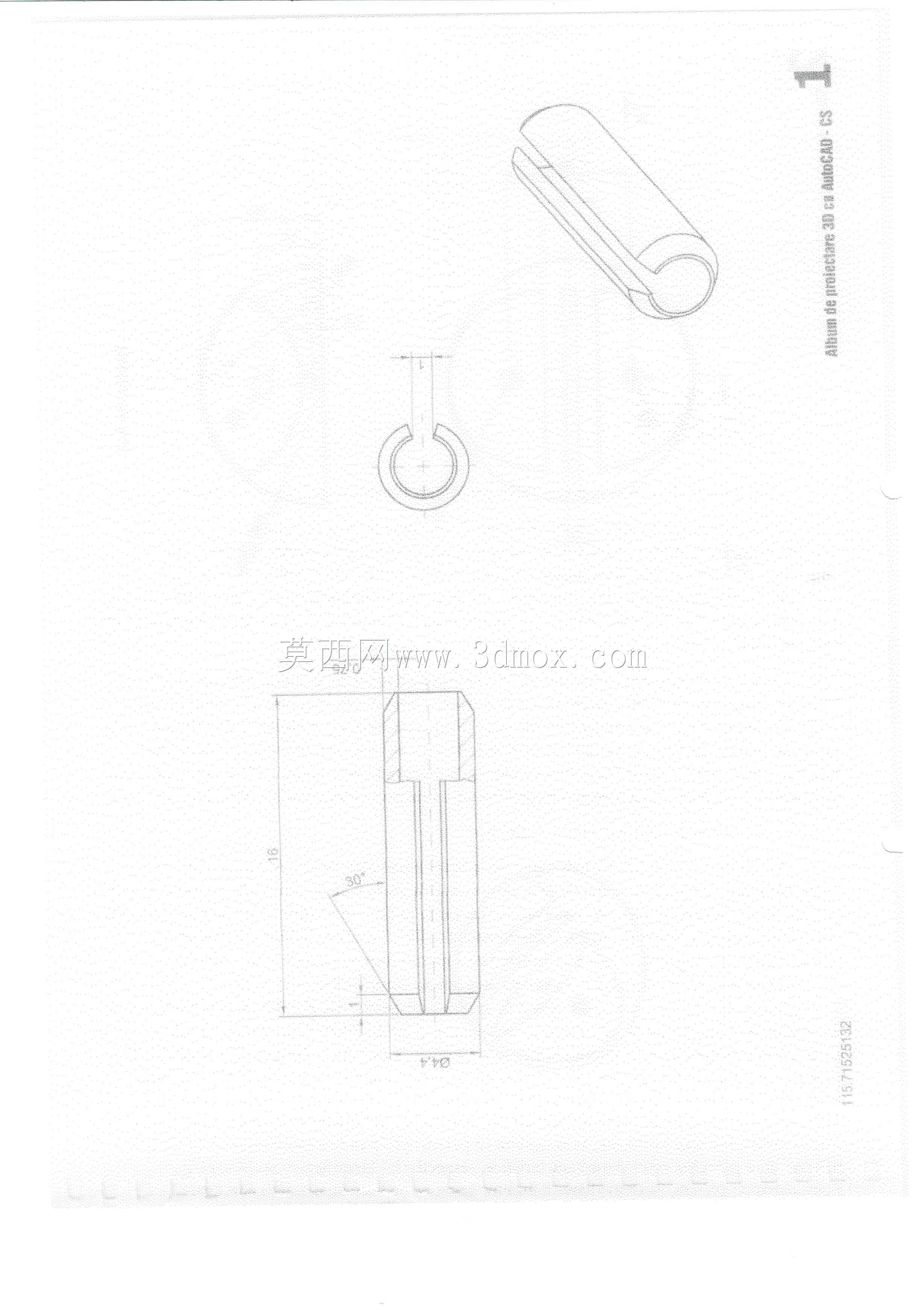

　　建模过程中需要重点关注几个细节：一是套筒内外圆柱面的同轴度公差，通常要控制在0.01mm以内，否则安装后会出现轴件偏心，转动时产生卡顿或者偏磨；二是开口槽的宽度尺寸公差，槽宽过大会导致套筒的张紧力不足，容易出现轴向窜动，槽宽过小则会导致安装时需要的变形力过大，装配难度提升，甚至会出现安装时套筒开裂的问题；三是套筒的轴向长度要匹配安装位的空间尺寸，不能超出安装边界，避免和周边的其他零件产生运动干涉。在不同的使用场景下，这类套筒的材料选择也有区别，轻载防护场景可以选用ABS或者尼龙材质，自重轻、绝缘性好，适合通讯类电子产品内部使用；如果是承受一定载荷的机械传动场景，则需要选用黄铜或者铝合金材质，兼顾耐磨性和结构强度，部分需要高耐磨的场景还会在套筒内壁增加聚四氟乙烯涂层，降低摩擦系数，提升使用寿命。

　　很多刚接触结构设计的工程师容易忽略这类小零件的细节设计，比如省略端部倒角、槽口边缘不做处理，或者不核算壁厚的承载能力，导致实际组装时出现各种问题。实际上这类套筒类零件虽然结构简单，但是在整个机构里起到的作用十分关键，一旦套筒出现变形或者卡滞，往往会导致整个轴系的运动失效，甚至损坏周边的贵重零件。在做三维建模的时候，需要把配合面的公差要求、表面处理要求、边缘倒钝要求都在模型里或者对应的工程图里明确标注，避免生产加工环节出现偏差。另外，开口的位置设计也要结合实际安装方向，尽量让开口朝向不受径向力的一侧，这样可以减少工作过程中开口处的受力，降低变形的风险，延长零件的使用寿命。
