带安装孔位的斜槽式半球形结构件

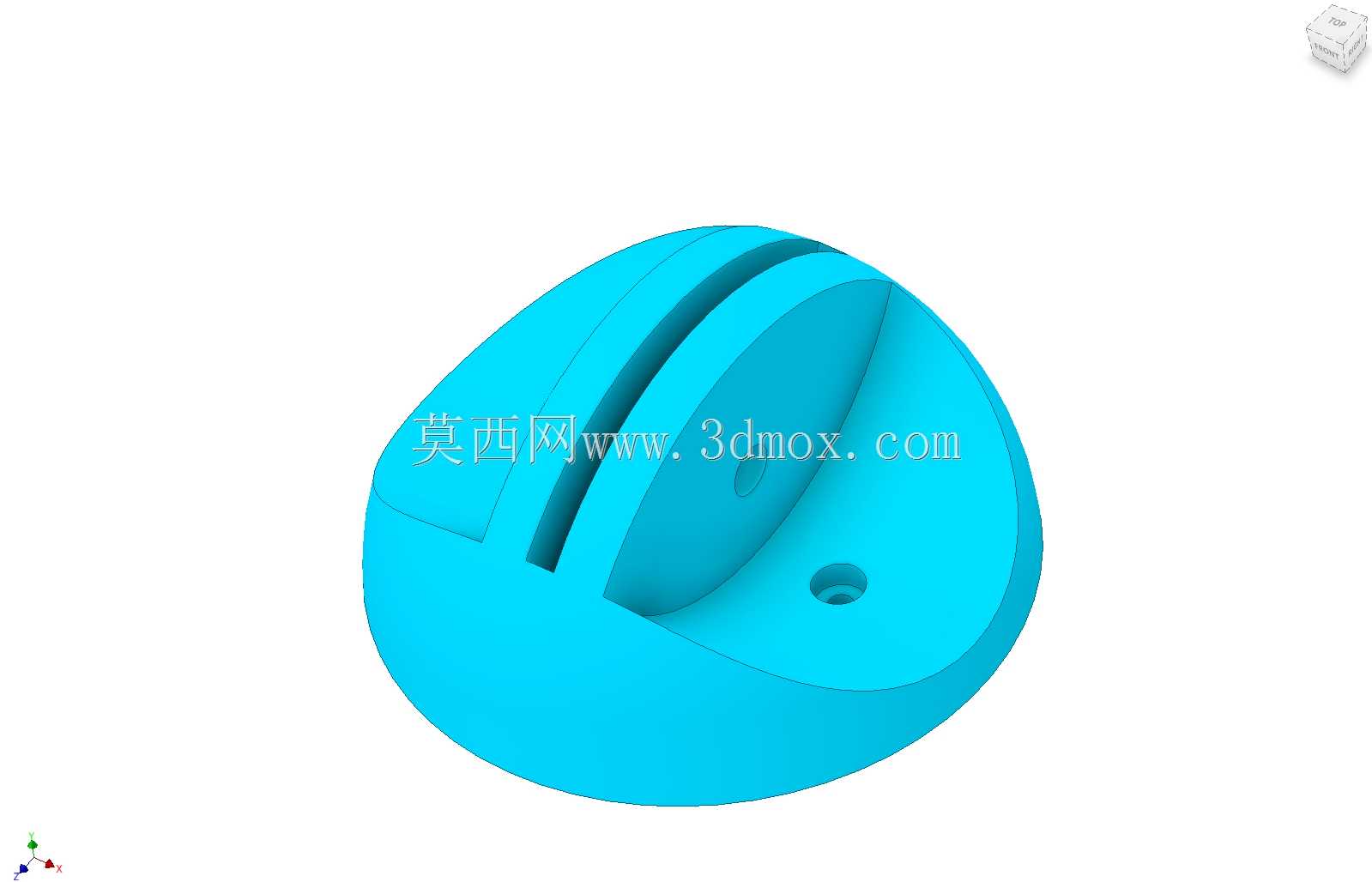

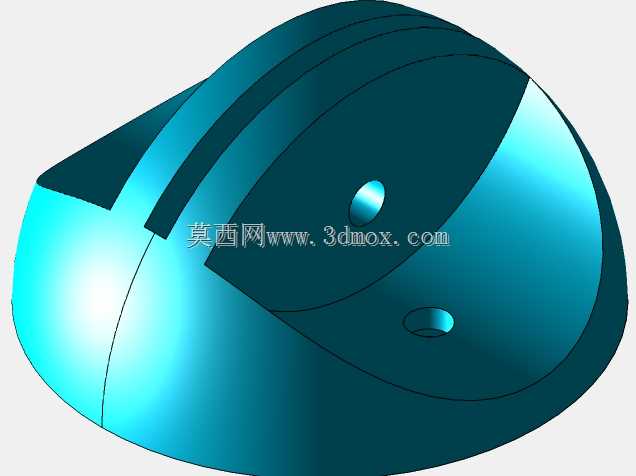

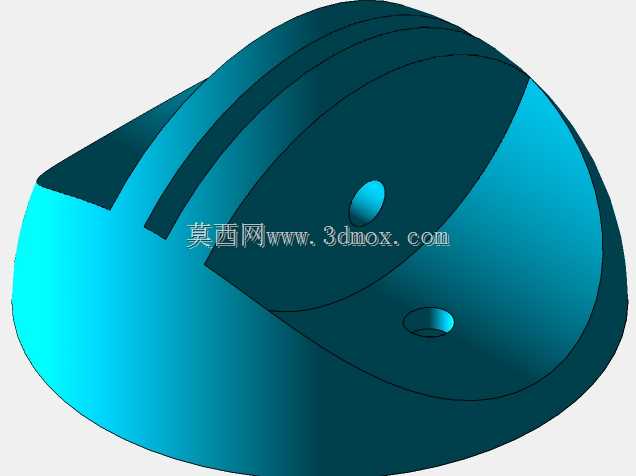

　　这款带斜向开槽的半球形结构件，在小型桌面工位器具、消费电子配套支架、轻工生产线上的小型定位工装场景中应用十分广泛。从实际使用场景来看，这类结构件常作为小型设备的端部支撑座、线材导向分线座或是手持设备的握持端配重基座使用，斜向开槽的设计并非装饰性结构，而是为了适配片状部件的快速插装定位——比如在桌面理线场景中，开槽可直接卡入厚度匹配的理线挡片，无需额外紧固件即可完成线材走向的分隔；在小型手持检测设备的握持端，开槽可嵌入防滑胶条的定位凸边，避免胶条在长期握持摩擦后出现移位脱落。

　　从结构设计思路来看，整体采用半球形弧面作为主体轮廓，首先是考虑到握持接触场景下的人机工程需求，弧面过渡无尖锐棱角，长期接触不会产生硌手感，同时半球形的等厚壳体结构在注塑成型时，能保证熔体在型腔内的流动速率均匀，避免出现局部缩痕、填充不足的成型缺陷，相比方形带棱角的壳体结构，半球形的抗冲击性能更优，在受到侧向磕碰时，弧面可将冲击力沿壳体切线方向分散，减少结构开裂的风险。主体上开设的斜向通槽，槽宽尺寸经过适配性设计，槽壁两侧预留了0.1mm的装配过盈量，当匹配厚度的片状部件插入后，依靠塑料自身的弹性形变即可产生足够的抱紧力，无需额外打胶或螺丝固定，能大幅提升装配环节的效率。

　　结构底部平面上设置的两个沉头安装孔，是整个部件的安装定位基准，孔位的中心距严格匹配常用的小型设备安装孔距标准，沉头深度设计刚好覆盖常用的十字盘头螺丝头部高度，安装后螺丝头部不会突出于安装平面，避免突出的螺丝头刮擦接触的线材或是操作人员手部。安装边界方面，半球形主体的最大外径控制在常规小型配件的适配尺寸范围内，底部安装平面的直径略小于主体最大外径，安装时可直接嵌入对应设备基座的预留沉槽内，进一步提升安装后的结构稳定性，避免使用过程中出现径向窜动。

　　从功能特性上看，整个结构件除了斜槽的卡装功能、安装孔的固定功能外，半球形的内部空腔还可预留空间容纳小型的接线端子或是配重块，当作为设备底座使用时，可在空腔内注入配重胶或是嵌入金属配重块，降低整体结构的重心，提升设备放置的稳定性；当作为导向座使用时，空腔内可走通连接的线材，避免线材外露被剐蹭破损。结构的壁厚设计采用均匀等厚原则，所有转角位置都做了R角过渡，既避免了注塑成型时的应力集中问题，也能减少长期使用过程中应力开裂的概率，斜槽的两端开口位置同样做了小圆角过渡，避免插装配件时槽口边缘刮伤配件表面或是割伤操作人员手部。

　　在实际选型适配时，需要注意斜槽的槽宽与待插入片状部件的厚度匹配公差，当用于频繁插拔的场景时，可适当将槽宽尺寸放大0.05-0.1mm，减少插拔过程中的磨损，提升部件的使用寿命；当用于永久固定的场景时，可保持原设计的过盈量，保证插装后的结构强度。安装孔的孔径适配常用的M3规格螺丝，可直接搭配对应规格的螺丝完成与基座的固定，无需额外扩孔或是攻丝操作，适配性较强。
