通讯设备用对称式连接固定结构件

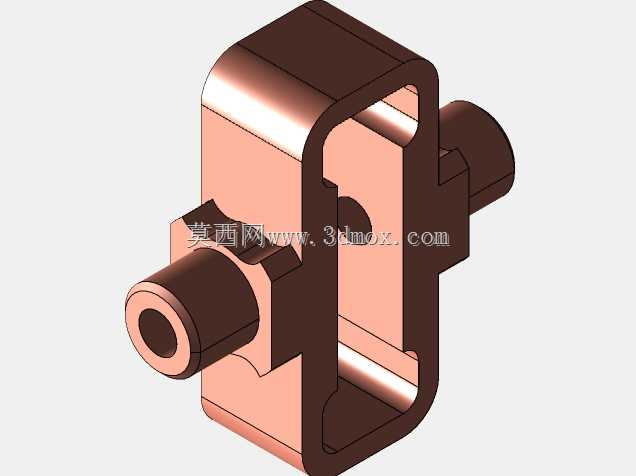

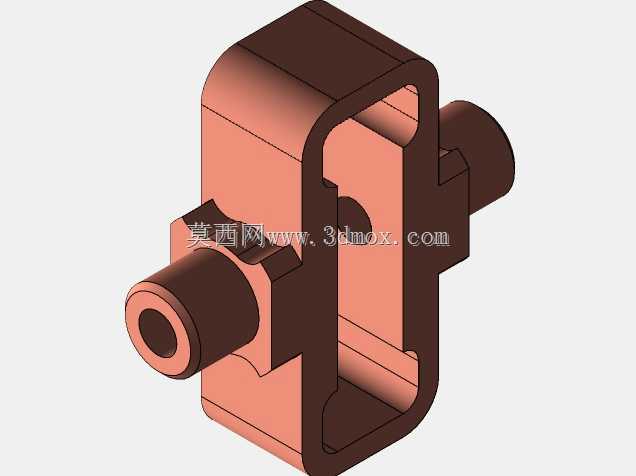

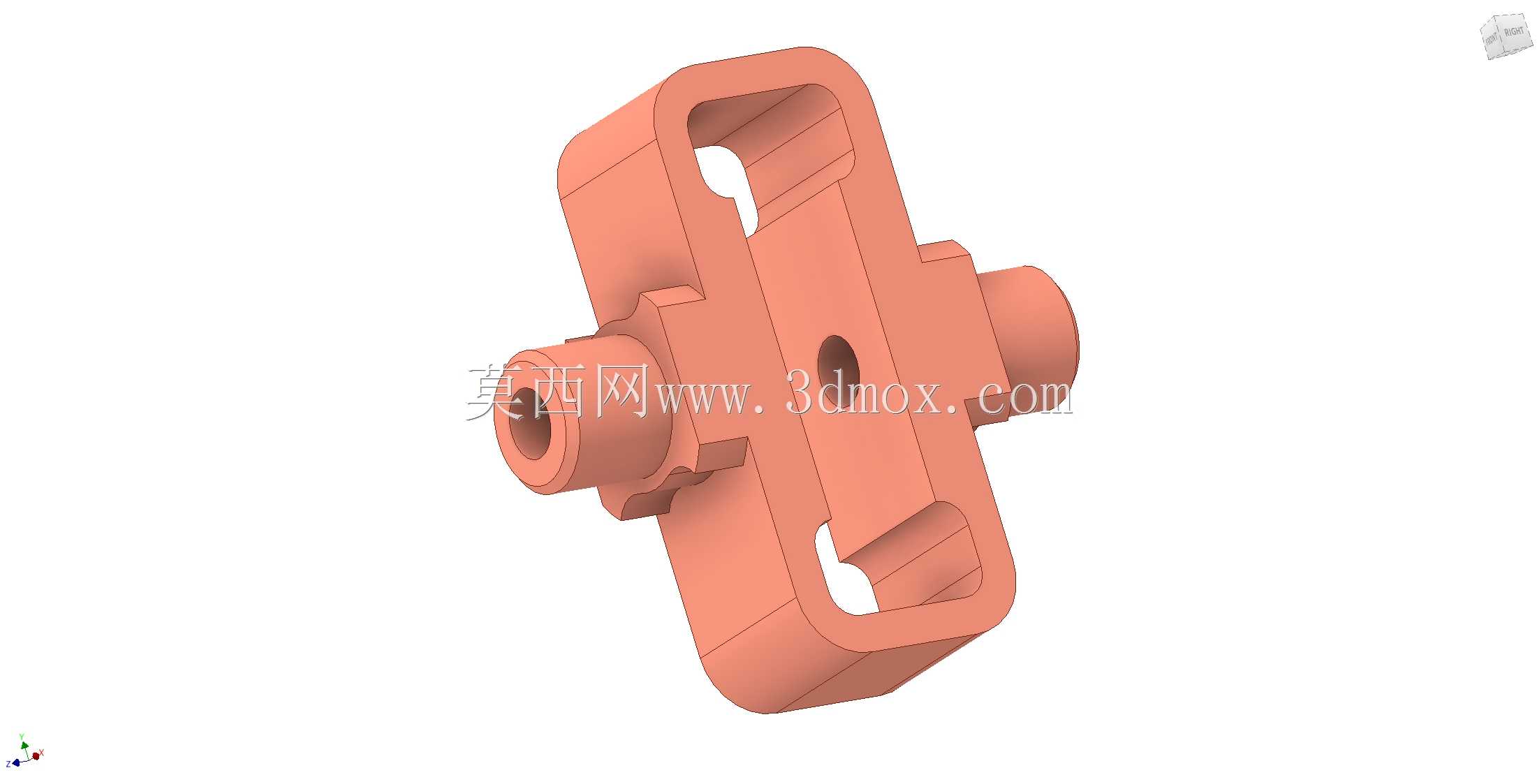

　　这款对称式连接固定结构件，主要应用于通讯终端设备内部的线缆与功能模块衔接位置，在手持通讯设备、小型基站信号转接单元、工业通讯采集终端中都能见到同类结构的应用，核心作用是完成多组信号通路的物理固定，同时为内部柔性线缆提供规整的走线空间，避免设备在装配、运输、日常使用过程中出现线缆移位、焊点拉扯断裂的问题。从结构设计逻辑来看，整体采用中心对称布局，主体为带双侧镂空槽的矩形基座，两端伸出同轴的圆柱对接轴，这种布局的优势在于装配时无需区分正反方向，产线工人可以快速完成对位安装，降低装配环节的出错概率，同时对称结构在注塑成型过程中能让熔体填充更均匀，减少翘曲、缩痕等成型缺陷，提升批量生产的良率。基座两侧的镂空槽并非单纯的减重设计，

　　槽体的边缘做了R2的圆角过渡，槽内宽度刚好适配通讯设备常用的3mm直径屏蔽线缆，装配时可以将两组线缆分别卡入两侧槽位，槽壁上预留的小圆孔是走线定位孔，线缆穿过孔位后可以用极小的扎带或者点胶固定，避免线缆在槽内窜动，同时镂空结构也能为设备内部预留散热空间，让通讯模块工作时产生的热量可以顺着槽体空隙流通，不会在结构件位置形成热量堆积。两端的圆柱对接轴是核心的安装定位结构，轴径做了h7的公差配合设计，轴端做了15度的导入倒角，装配时可以顺利插入设备壳体对应的安装孔位，轴根部的凸台是轴向限位结构，当对接轴插入安装孔到位后，凸台端面会和壳体内壁完全贴合，控制结构件的安装深度，避免装配过深挤压到内部的PCB板元件。从安装边界来看，

　　整体结构的最大外轮廓尺寸控制在42mm×28mm×22mm范围内，安装时只需要在设备壳体上预留两个同轴的φ8mm安装孔，孔中心距为36mm即可完成装配，不需要额外设计复杂的固定卡扣或者螺丝柱，这种设计能有效减少壳体的模具加工复杂度，降低整套产品的开模成本。在实际使用场景中，这类结构件通常采用ABS或者PC+ABS合金材料注塑成型，材料本身具备足够的结构强度，同时有不错的绝缘性能，不会对通讯信号产生屏蔽干扰，表面不需要做额外的喷涂处理，原生注塑面的粗糙度就能满足装配要求。设计过程中特意将所有的棱边都做了圆角处理，没有尖锐的直角结构，一方面是避免装配时工人被锐边划伤，另一方面也能减少注塑件的应力集中问题，在设备受到跌落、冲击时，

　　应力可以顺着圆角面分散，不会出现结构件断裂的情况。中间基座的平面部分预留了0.2mm的平面度公差，这个平面可以和设备内部的PCB板边缘贴合，起到辅助支撑PCB板的作用，避免PCB板在长期使用中出现弯曲变形，影响板上芯片的焊接可靠性。和常见的单轴固定座不同，这款结构件将走线、定位、支撑三个功能整合在单个零件上，不需要额外搭配其他的附属固定件，能有效减少设备内部的零件数量，降低BOM成本，同时也能缩减装配工序，提升产线的装配效率。在通讯设备的小型化设计趋势下，这类集成化的结构件应用越来越广泛，设计时需要平衡结构强度、装配便利性、成型工艺性多方面的要求，这款结构件的壁厚控制在2mm，既不会因为壁厚过薄导致填充不足、强度不够，也不会因为壁厚过厚产生缩水、气泡等成型缺陷，所有的加强筋厚度都控制在1.2mm，和主体壁厚的比例符合注塑成型的工艺要求，避免筋位背面出现缩痕影响外观。
