带键槽周向竖筋杯状传动轮结构

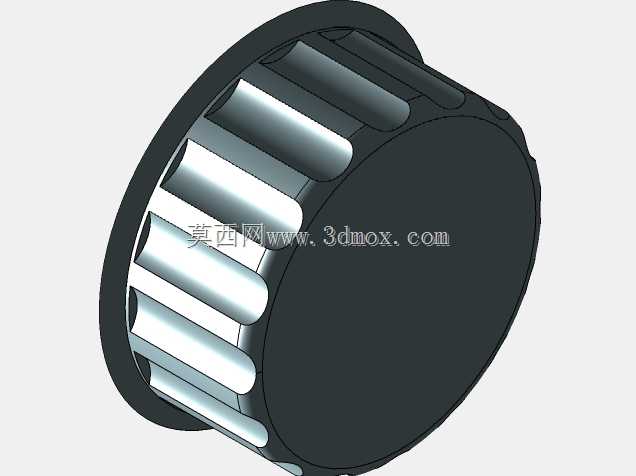

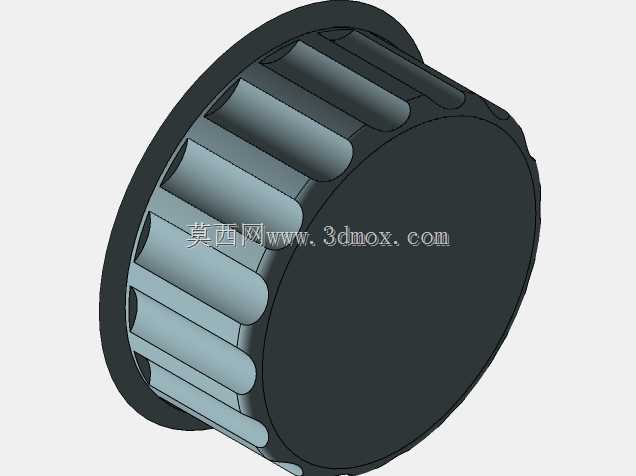

　　这类带周向竖筋的杯状传动轮，在小型动力传输场景里应用十分广泛，常见于办公设备传动组、小型家电动力传递、精密仪器进给机构这类对安装空间有严格限制的场合，区别于常规实心带轮，杯状的中空结构可以直接嵌套在对应安装座的凸台上，大幅缩减整个传动副的轴向占用尺寸，很多紧凑布局的设备里，轴向空间往往比径向空间更紧张，这种结构刚好能适配这类安装需求。从实际功能来看，外周的竖筋结构并非装饰设计，一方面是作为传动接触面，和配套的橡胶传动带内侧的凹槽啮合，避免传动过程中出现打滑丢转的问题，相比光面带轮，这种竖筋啮合的传动形式能传递更大的扭矩，在相同预紧力下传动效率更高，也不需要频繁调整皮带张紧度；另一方面，周向均匀分布的竖筋相当于沿轮体径向布置了加强筋，

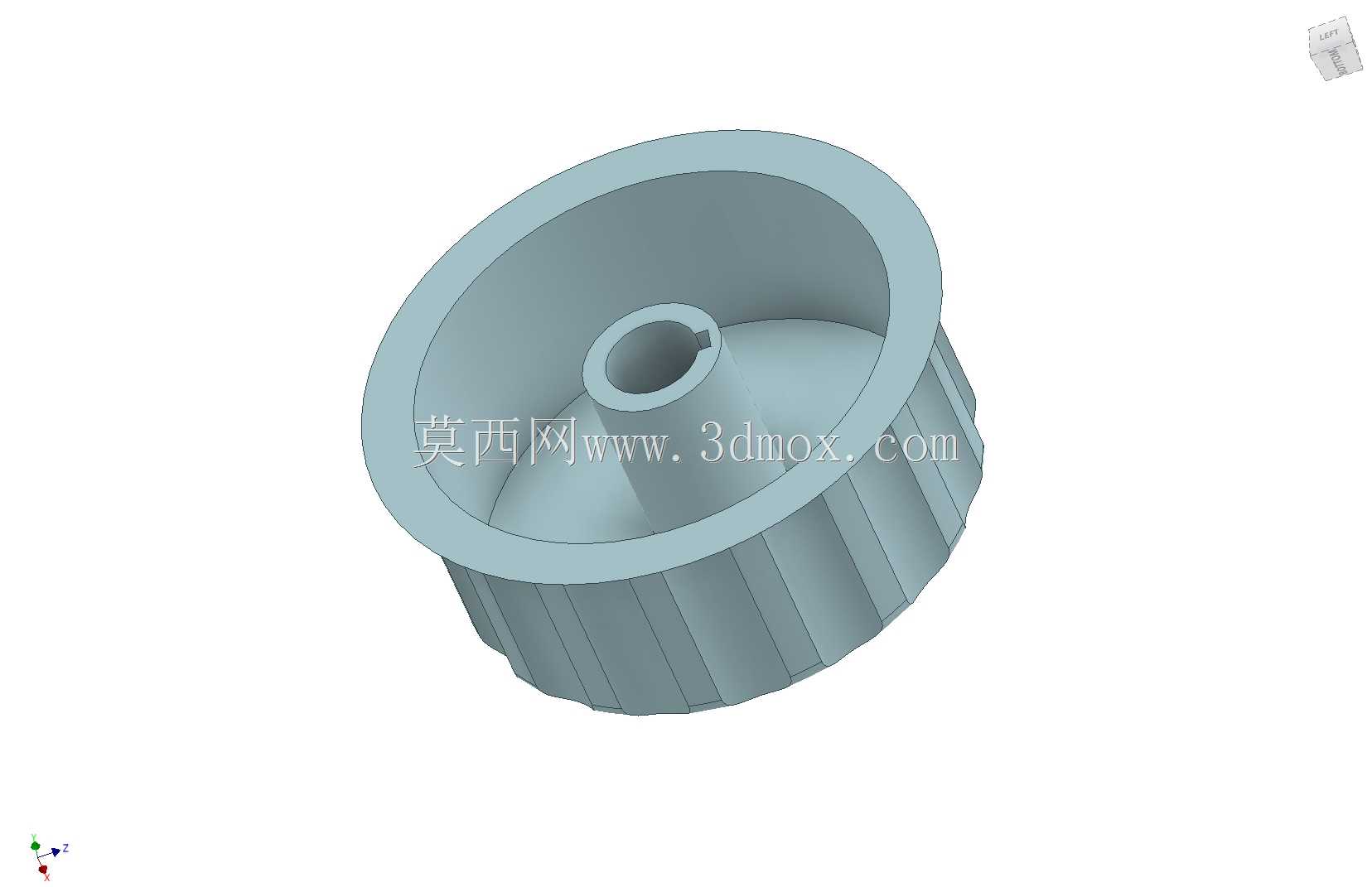

　　在不额外增加轮体壁厚的前提下，大幅提升轮体的径向抗变形能力，就算长期承受皮带的张紧拉力，轮缘也不容易出现失圆变形，能长期保证传动精度。中心的键槽结构是标准的周向限位设计，和配套传动轴上的平键配合后，能完全消除轮体和轴之间的相对转动，保证动力传递过程中没有回程间隙，这一点在需要精准传动比的机构里尤为重要，比如小型输送机构的进给轮、办公设备的走纸传动轮，都需要这种无间隙的键连接来保证传动位置准确。设计这类零件的时候，首先要确定的是中心安装孔的尺寸公差，因为要和传动轴做过渡配合，孔径公差一般选H7级别，既保证安装的时候能顺利压入，又不会出现配合过松的晃动问题；键槽的尺寸要对应所选平键的规格，槽宽公差一般取Js9，

　　保证和平键的侧面配合间隙控制在合理范围，避免传动过程中出现键的冲击磨损。杯状内腔的尺寸要匹配安装座的凸台外径，内腔深度要略大于凸台的轴向长度，保证轮体安装到位后，端面不会和安装座发生干涉，内腔和中心孔的同轴度要控制在0.02mm以内，不然轮体转动的时候会出现径向跳动，既会加大传动噪音，也会加速皮带和轴承的磨损。外周的竖筋设计要注意筋条的拔模角度，因为这类零件一般是采用注塑或者压铸工艺成型，拔模角度取1-1.5度就能顺利脱模，筋条的顶部要做R0.3左右的圆角过渡，避免应力集中，也能防止成型的时候出现填充不满的问题；筋条的数量要根据传动扭矩来确定，数量太少的话单根筋承受的啮合力太大，容易出现崩齿，数量太多的话会增加模具加工难度，

　　也会提升和皮带啮合的精度要求，一般小型传动轮取18-24根筋条就能满足常规使用需求。轮体的壁厚要尽量均匀，杯状侧壁的厚度和底部连接辐板的厚度差不要超过30%，不然注塑或者压铸成型的时候，会因为冷却速度不一致出现缩痕、内应力过大的问题，长期使用容易出现开裂。安装边界方面，这类轮体的轴向定位一般是靠轴上的轴肩和轴端挡圈，所以中心孔的端面要和轴肩端面贴合，轮体的外端面要留出足够的挡圈安装空间，不能让挡圈突出轮体端面，避免和周边的结构件发生刮碰；径向方向上，轮缘的外圆和周边结构件的间隙要留至少3mm，一方面是给皮带的安装和张紧调整留出操作空间，另一方面也避免设备运行过程中因为震动导致轮体和周边零件碰擦。实际选型使用的时候，要注意核算轮体的线速度，因为这类带竖筋的传动轮一般配合的是多楔带，线速度不要超过25m/s，不然竖筋和皮带的啮合会出现冲击，加大噪音和磨损；如果是用在有温度要求的场合，比如设备内部靠近热源的位置，要注意材料的耐温性能，选对应耐温等级的材料，避免长期高温下轮体出现变形，影响传动精度。
