偏心减径变径连接结构件设计

　　在流体管路布设、通风管道接驳以及小型物料输送系统的现场施工中，经常会遇到不同管径管路需要偏心对接的场景，常规同心变径接头无法适配轴线偏移的安装位，强行对接会造成管路弯折、流道阻力陡增，甚至引发接口处应力集中导致泄漏或结构开裂，这类偏心减径结构件就是为解决这类错位接驳需求设计的。

　　从实际使用场景来看，这类偏心减径件既可以用在民用建筑的给排水管线错位接驳，也能适配小型除尘设备的风道变径连接，甚至在桌面级3D打印的定制化流体实验装置里，也常用来连接不同口径的泵体接口与管路，避免同心变径带来的管路抬升或下沉问题，减少管线布设时的额外弯头使用量，降低整个管路系统的流阻损失。

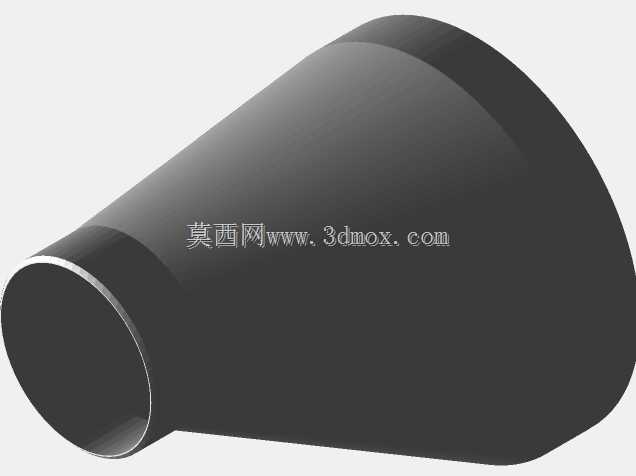

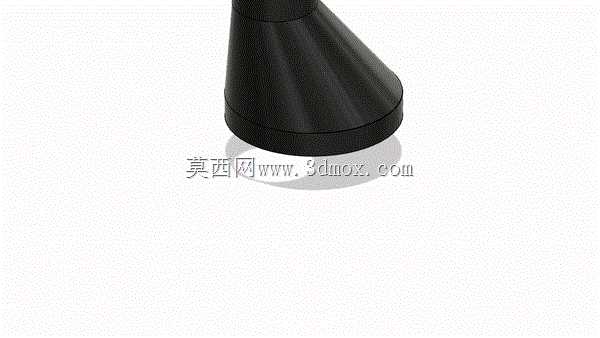

　　设计这类偏心减径结构时，首先要确定两端的接口尺寸边界，大端适配200mm口径的连接端，小端适配100mm口径的对接位，两端的轴线偏移量根据实际安装空间的错位距离设定，过渡段采用平滑的锥面渐变结构，避免流道出现突兀的台阶，减少流体通过时的紊流产生。整个锥面的壁厚根据使用场景的承压需求设定，若用于常压通风场景，壁厚可以控制在3-4mm，若用于有一定压力的流体输送，可适当增加壁厚至5-6mm，同时在两端接口处增加一圈定位凸台，方便安装时对接密封圈或者卡箍，提升连接的密封性。

　　结构建模过程中，需要重点控制过渡锥面的曲率变化，不能出现局部壁厚突变的情况，否则无论是采用注塑加工还是3D打印制作，都容易在壁厚差过大的位置产生缩孔、翘曲等成型缺陷。如果是采用FDM工艺3D打印制作，还要考虑打印时的支撑设置，偏心结构的重心偏移会导致打印过程中模型容易出现翘边，因此在大端底面设置合适的打印粘附边，过渡段的悬空角度控制在45度以内，减少不必要的支撑材料使用，降低后期处理的工作量。

　　从安装边界来看，该偏心减径件的整体轴向长度根据两端口径的比例以及偏心距设定，安装时不需要额外调整原有管线的固定位置，直接将大端与200mm口径的管路端面对齐，小端与100mm口径的管路对接即可，相比采用同心变径加弯头的组合方案，整体安装长度可以缩短30%左右，同时减少了两个连接接口，也就降低了潜在的泄漏风险点。在流道性能上，平滑过渡的偏心锥面可以让流体从大管径流向小管径时，保持相对稳定的流态，不会因为偏心结构产生过多的偏流，对于输送含有细小颗粒的流体时，也能减少颗粒在变径位置的沉积，避免长期使用后出现流道堵塞的问题。

　　在实际选型应用时，需要提前确认两端管路的偏心距是否与该结构的偏移量匹配，若现场安装位的偏心距有差异，可以通过调整锥段的倾斜角度快速修改模型参数，不需要重新设计整个变径结构。对于需要采用金属材质制作的场景，也可以基于该三维模型直接生成铸造或机加工的工程图纸，大端和小端的接口可以根据需求设计成法兰连接、卡箍连接或者直接插接的结构，适配不同的管路安装标准。这类偏心减径结构看似简单，却是管路布设中解决错位对接的核心小部件，合理的结构设计不仅能提升安装效率，还能有效提升整个管路系统的运行稳定性，减少后期维护的工作量。
