常用液压元件三维组件模型合集

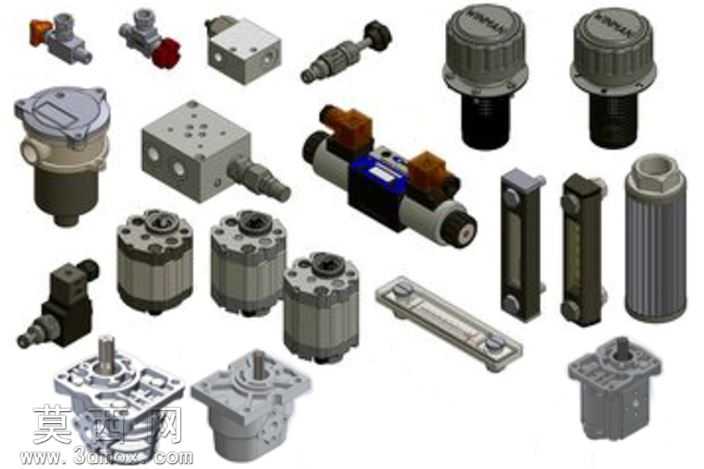

本套液压元件三维模型合集，覆盖液压系统中常用的多类核心功能元件，采用通用三维建模软件完成全参数化构建，所有模型均按照工业级液压元件的实际尺寸比例进行1:1还原，可直接导入各类主流三维设计软件用于液压回路搭建、设备整体装配验证等工作。建模过程中针对不同元件的结构特性做了精细化处理：对于方向控制阀类元件，精准还原了阀芯、阀体、电磁驱动端、接线端口等细节结构，阀体的安装孔位、油口螺纹规格均参照行业通用标准制作，电磁线圈部分的外观纹理、标识区域做了贴合实物的材质渲染，金属阀体采用哑光铸铁材质搭配局部机加工亮面效果，密封件部分采用耐油橡胶的深色哑光材质，还原真实元件的视觉质感。对于动力类的液压泵元件，完整构建了泵体、安装法兰、输入轴、进出油口的结构，泵体表面的散热筋、安装定位销孔、密封端盖的细节都做了准确呈现，输入轴的键槽尺寸符合传动配合的设计要求，可直接用于动力传输环节的装配干涉检查。对于压力控制阀、流量控制阀类元件，分别还原了调节手轮、锁紧螺母、阀体流道对应的外部结构，调节部件的防滑纹理、刻度标识区域都做了细节刻画，方便在装配场景中识别调节操作位置。对于油箱附件类的空气滤清器、液位液温计、回油过滤器等元件，完整还原了滤芯壳体、液位显示窗、安装固定卡扣、排污口等结构，液位计的透明视窗部分采用半透明玻璃材质渲染，可直观呈现液位显示的结构特征。整套模型在建模时遵循了液压元件的模块化设计思路，每个元件都为独立的装配体结构，可单独调用也可组合搭建完整液压系统，模型的装配约束完整，不存在结构错位、破面等问题，所有配合面都做了公差适配的结构处理，能够满足液压设备设计前期的方案布局、元件选型校核、装配干涉检查、三维方案演示等多场景使用需求，可大幅节省液压系统设计过程中元件建模的时间成本，帮助设计人员快速完成液压回路的三维布局搭建，验证不同元件在设备中的安装空间是否合理，提前规避装配干涉、管路走向冲突等设计问题。
