数控切割机配套双速动力齿轮箱结构

项目分类:通用机械零部件 发布时间:2022-05-13 ID:629641
  • 数控切割机配套双速动力齿轮箱结构
  • 数控切割机配套双速动力齿轮箱结构
  • 数控切割机配套双速动力齿轮箱结构
  • 数控切割机配套双速动力齿轮箱结构
  • 数控切割机配套双速动力齿轮箱结构
  • 数控切割机配套双速动力齿轮箱结构
  • 数控切割机配套双速动力齿轮箱结构
  • 数控切割机配套双速动力齿轮箱结构
  • 数控切割机配套双速动力齿轮箱结构
  • 数控切割机配套双速动力齿轮箱结构
  • 数控切割机配套双速动力齿轮箱结构
  • 数控切割机配套双速动力齿轮箱结构
  • 数控切割机配套双速动力齿轮箱结构
  • 数控切割机配套双速动力齿轮箱结构
  • 数控切割机配套双速动力齿轮箱结构
  • 数控切割机配套双速动力齿轮箱结构

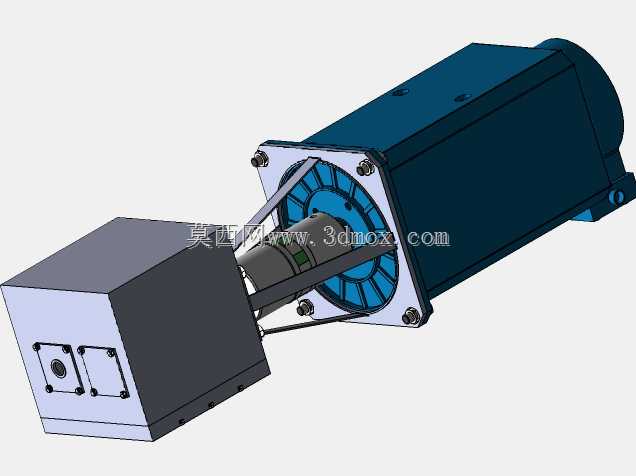

  在数控火焰、等离子切割设备的动力传输链路中,齿轮箱是连接伺服驱动单元与切割执行端的核心传动部件,其传动精度、负载承载能力直接决定切割作业过程中走刀的平稳性与动态响应速度,不少现场切割出现的坡口不齐、转角抖纹、厚板切割进给卡顿问题,追根溯源都和齿轮箱的传动间隙、速比匹配度、安装同轴度偏差直接相关。这套适配数控切割机的齿轮箱采用双速变速结构设计,可根据不同切割工况的负载需求切换传动速比:在薄板高速切割场景下切换至高速档,配合伺服电机的高转速输出实现快速空移与高速进给,减少非切割行程的等待时长,提升整板加工的作业效率;在厚板穿孔、大厚度碳钢切割的大扭矩工况下切换至低速档,通过齿轮组的减速增扭作用为执行端提供足够的切削驱动力,

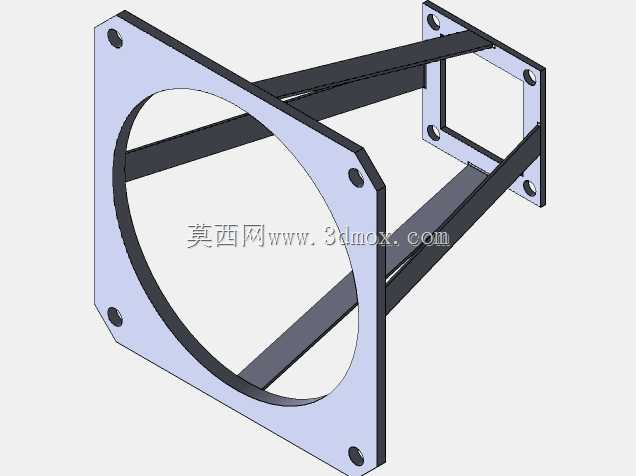

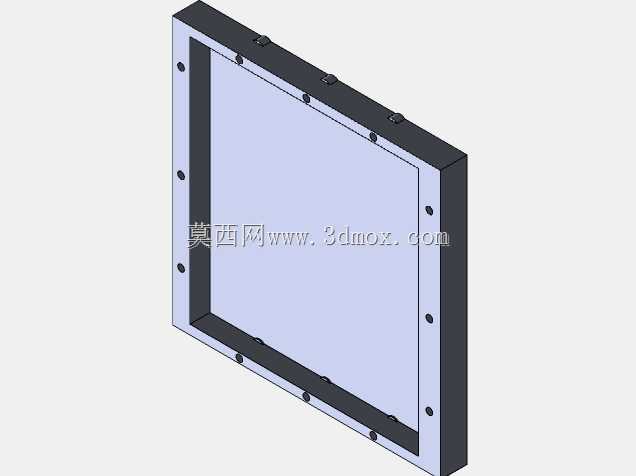

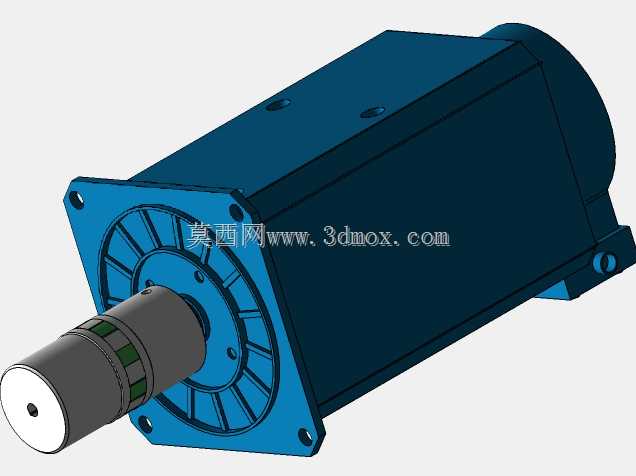

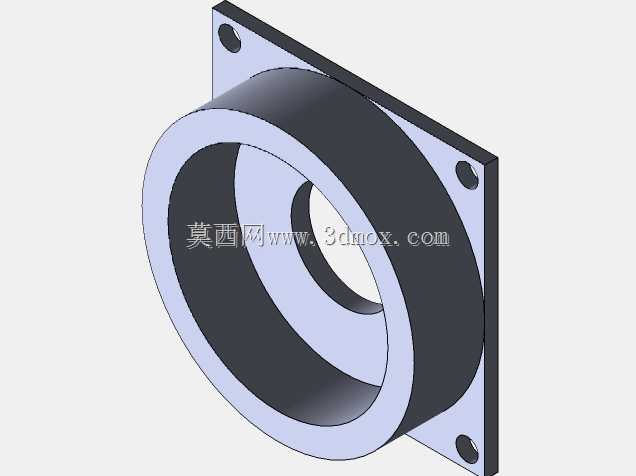

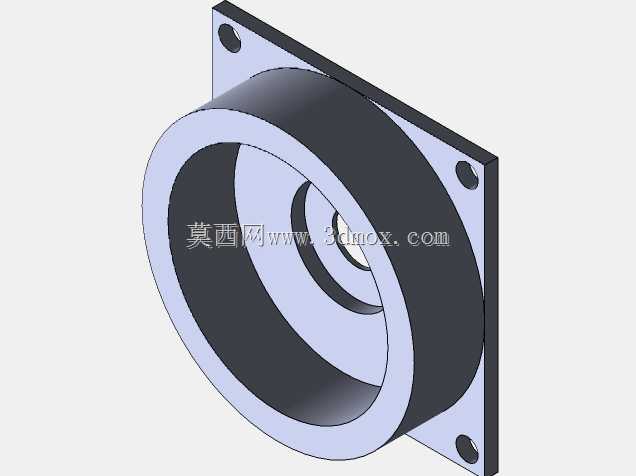

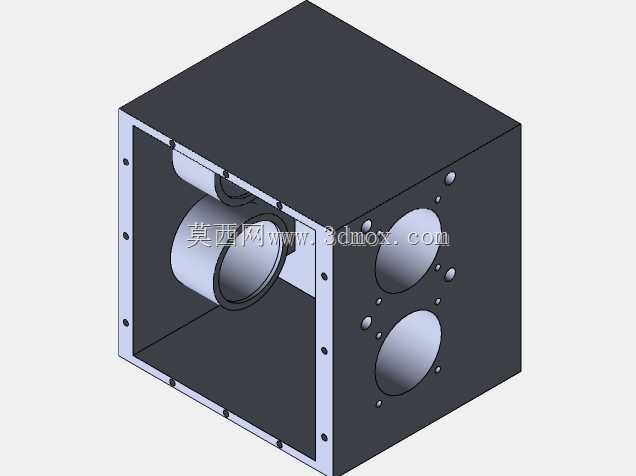

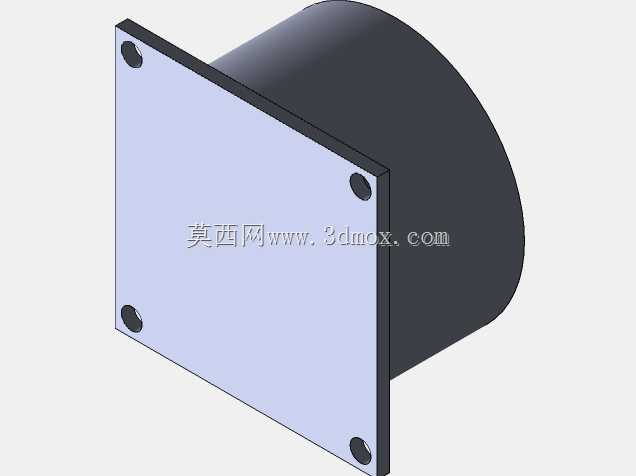

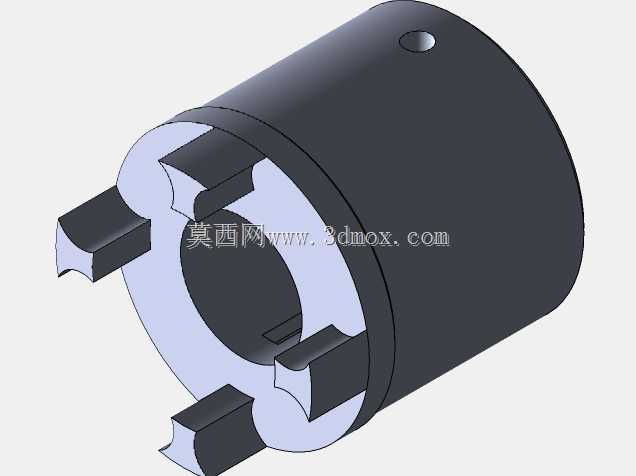

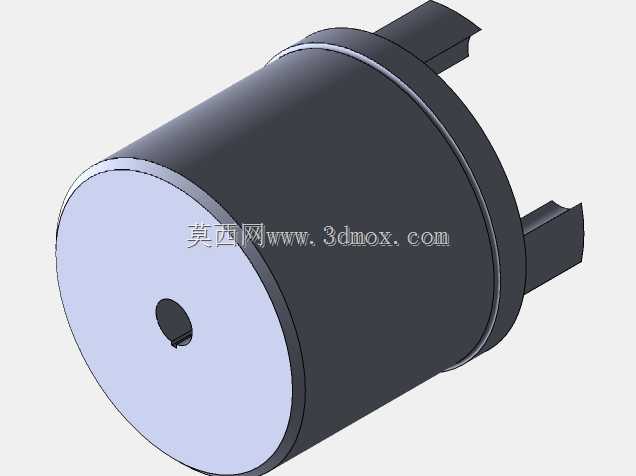

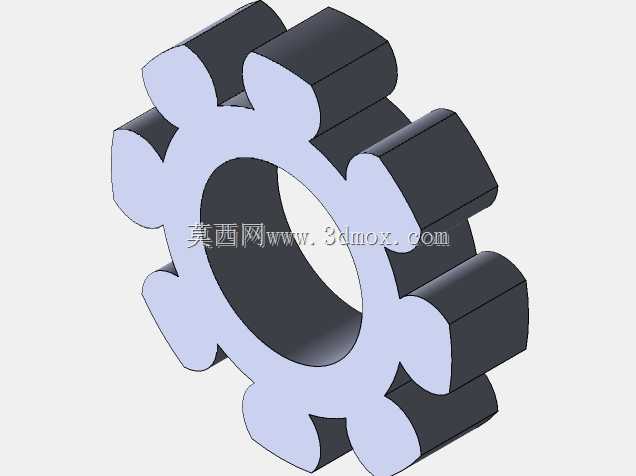

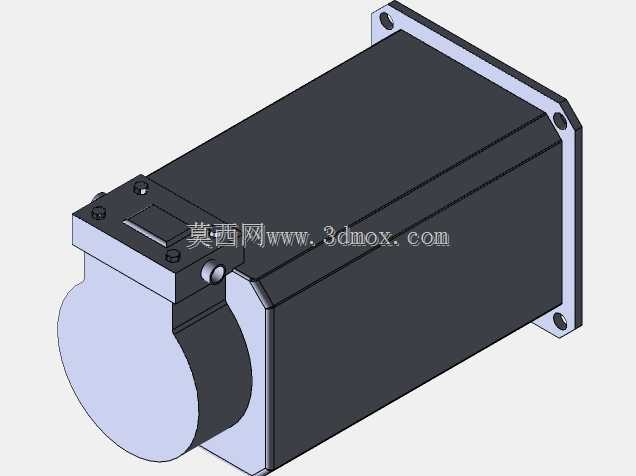

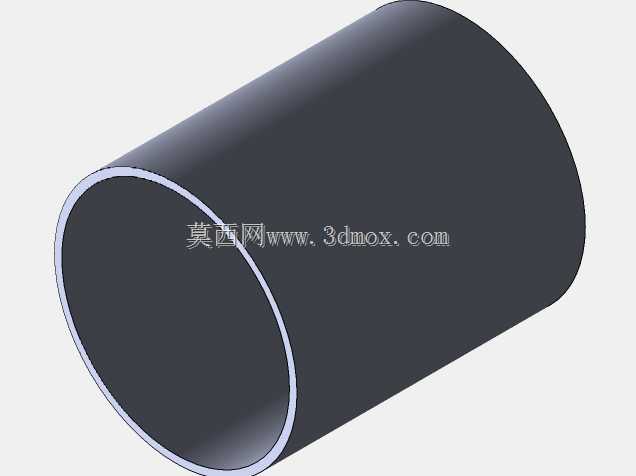

  避免厚板切割过程中因扭矩不足出现的进给停滞、电机过载报警问题。从结构设计逻辑来看,该齿轮箱采用分体式壳体布局,驱动端采用标准方形法兰安装接口,可直接适配市面主流规格的伺服驱动电机,法兰面设置定位止口与均布安装螺孔,安装时可通过止口保证电机输出轴与齿轮箱输入轴的同轴度,减少轴系偏载带来的轴承磨损与齿轮啮合异响。箱体本体采用一体化铸造成型后做二次时效处理,消除铸造内应力,避免长期负载运行下出现壳体变形导致的齿轮啮合间隙变化;箱体侧面设置可拆卸的检修盖板,日常维护时无需整体拆解齿轮箱即可完成内部齿轮润滑脂补充、啮合间隙检查、密封件更换等操作,降低设备运维的拆装工作量。输出端采用轴联式连接结构,

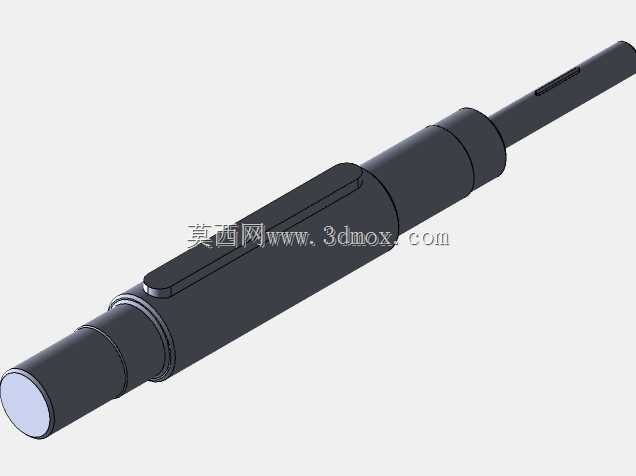

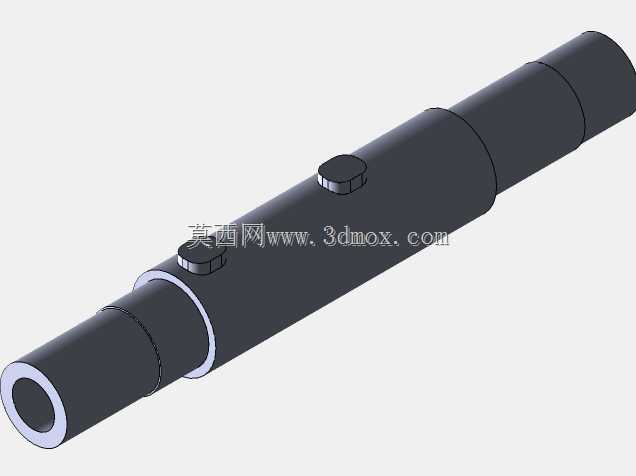

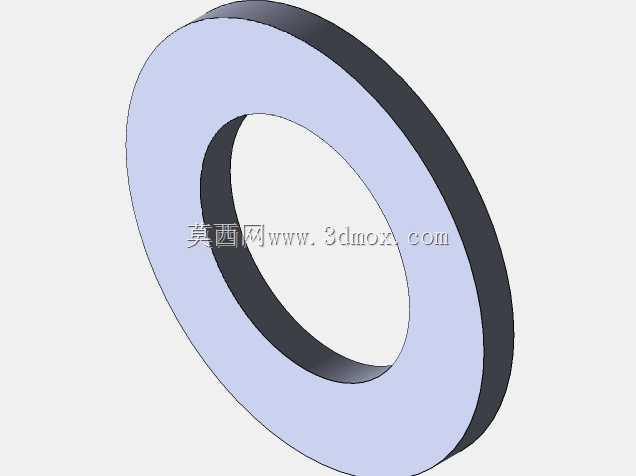

  可直接对接切割机的行走传动机构或割炬升降驱动轴,轴端设置平键定位结构保证扭矩传输的可靠性,同时输出轴位置配置双唇口密封圈,有效阻挡切割现场的金属粉尘、切割飞溅渣进入箱体内部,避免磨粒磨损造成齿轮齿面拉伤、轴承卡滞等故障。在安装边界尺寸设计上,该齿轮箱充分考虑数控切割机横梁、溜板的安装空间限制,整体外形做紧凑化处理,驱动端法兰的安装孔位间距、输出轴的伸出长度、箱体的整体宽度都匹配常规轻型数控切割机的安装空间预留,无需对原有设备的安装基座做额外打孔改造即可完成替换安装;箱体表面做喷塑防锈处理,可适应切割车间多粉尘、存在少量焊接飞溅的作业环境,避免长期使用下壳体锈蚀影响结构强度。齿轮组采用斜齿圆柱齿轮啮合设计,

  相比直齿结构拥有更大的啮合重合度,传动过程中齿面受力更均匀,运行噪音更低,同时可承受更大的冲击负载,适配切割作业中穿孔、转角变速等存在瞬时负载波动的工况;齿轮材质选用合金结构钢经渗碳淬火处理,齿面硬度达到HRC58-62,芯部保持足够韧性,既保证齿面的耐磨性能,又可承受瞬时冲击载荷避免断齿故障。轴系支撑采用成对配置的深沟球轴承与角接触轴承组合,输入轴侧采用角接触轴承承受径向与轴向的复合载荷,抵消电机启停、正反转切换过程中产生的轴向窜动,输出轴侧采用深沟球轴承提供稳定的径向支撑,保证轴系的回转精度,将传动回程间隙控制在较小范围内,保障切割进给的位置精度。润滑方式采用脂润滑设计,箱体内部填充耐高温极压润滑脂,无需额外配置油路与润滑泵,适配切割机分散布置、不便集中润滑的安装特点,润滑脂的更换周期可达到2000运行小时以上,减少日常维护频次。在实际选型匹配过程中,需要结合切割机的伺服电机额定扭矩、最大进给速度、切割最大板厚对应的负载扭矩来确认速比选型,安装时需保证电机轴与齿轮箱输入轴的同轴度误差控制在0.02mm以内,法兰连接螺栓需按规定扭矩锁紧并加装防松垫圈,避免设备长期运行中螺栓松动带来的传动偏差;首次开机前需手动盘车确认齿轮转动无卡滞、异响后再进行空载试运转,空载运行半小时确认箱体无异常温升、无漏油情况后再接入负载投入使用。
