fusion智能手持遥控设备结构设计

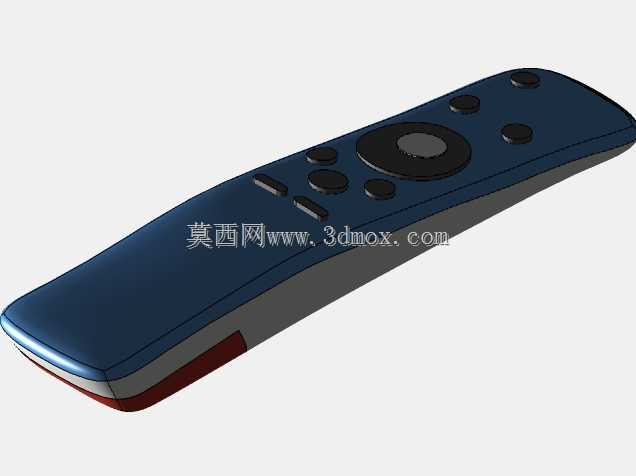

　　这款手持遥控设备的结构设计，核心围绕日常高频握持操作的人机工程逻辑展开，首先从握持边界来看，整体采用长条形弧面收腰造型，主体宽度控制在45mm以内，厚度在最厚处不超过18mm，整机长度约160mm，完全适配成年用户单手握持的尺寸范围，侧边的弧面过渡完全贴合手掌虎口与指节的自然弯曲弧度，长时间握持操作不会产生硌手的压痕，底部的红色装饰区域实际是电池仓的卡扣位，采用侧滑式拆装结构，不需要额外工具即可完成电池更换，拆装行程控制在8mm，卡扣配合间隙预留0.15mm，既保证装配后的紧固性不会出现松垮异响，又不会因为过盈量太大导致拆装困难。

　　从功能布局来看，正面的按键区域按照操作频率做了分区设计，最上方的三个圆形按键对应高频使用的电源、功能切换与确认操作，中间的环形导航键采用下沉式设计，按键表面做了0.3mm的内凹处理，手指搭上去就能自然定位，不需要目视确认就能完成上下左右的方向操作，导航键下方的两个长条形按键对应音量加减与频道切换功能，按键的触发行程设置在1.2mm，触发压力控制在60g左右，按动的时候有清晰的段落反馈，不会出现误触或者按动无响应的问题，所有按键的边缘都做了R0.5的圆角处理，避免尖锐棱角划伤手指。

　　在实际应用场景中，这类遥控设备可以适配智能电视、电视盒子、智能家居中控、小型工业设备的近距离无线操作场景，信号发射端的位置设计在设备前端，也就是整机最窄的顶部位置，内部的红外或者蓝牙发射模块安装位预留了10*8mm的安装空间，周边做了0.8mm的壁厚加强筋，避免摔落的时候冲击直接传递到电路板上，整机的内部筋位布局按照电路板的固定点位做了对应设计，四个角的螺丝柱采用铜嵌件预埋结构，螺丝柱周边做了三角加强筋连接到外壳侧壁，抗摔落性能可以满足1.2米高度自由跌落至水泥地面不出现壳体开裂、按键卡滞的要求。

　　外壳的分模线设计在侧边的弧面切线位置，也就是上下壳配合的接缝刚好处于握持时手指不会直接接触的位置，避免分模线的毛刺影响握持手感，上下壳的配合采用止口结构，止口的配合高度为1.2mm，间隙预留0.1mm，装配后接缝均匀，不会出现明显的错位，表面处理上主体外壳采用细晒纹的哑光质感，不容易残留指纹和汗渍，底部的电池仓盖采用略微差异化的表面纹理，方便用户在盲操作的时候快速定位电池拆装的位置。

　　从内部空间布局来看，电路板的安装位距离外壳内壁预留了0.5mm的安全间隙，避免外壳注塑收缩的时候压到电路板上的元器件，电池仓的尺寸适配两节7号电池或者单片薄型锂电池的安装需求，仓内的弹簧触点位置做了导向斜角，安装电池的时候可以自动对位，不需要刻意调整电池角度就能顺利装入，按键的导电胶安装位做了定位柱，导电胶装配后不会出现移位，每个按键对应的导电胶触点位置和电路板上的触发点同心度偏差控制在0.2mm以内，保证按键触发的一致性，不会出现某个角度按动无响应的问题。

　　在安装边界的适配性上，这款遥控设备的结构设计预留了功能扩展的空间，如果需要增加语音拾音功能，可以在前端的位置预留麦克风的拾音孔位，孔位直径1mm，内部做防尘网的安装槽，不需要改动整体外壳造型就能完成功能迭代，侧边的位置如果需要增加自定义快捷键，也可以在现有侧壁的基础上做局部调整，不会影响整体的握持手感，整机的重量控制在80g以内，加上电池后的总重量不超过110g，长时间手持操作不会产生明显的负重感。
