封闭式齿轮传动箱体结构三维设计

　　这款封闭式齿轮传动结构，核心应用场景覆盖中小功率动力传输工况，常见于轻工生产线辅机、小型输送设备、精密测试工装的动力传递环节，用来匹配原动机与执行端的转速差，同时完成扭矩的稳定输出，避免动力端与负载端直接硬连接带来的冲击损伤。从实际用途来看，该结构通过内部啮合的齿轮副完成转速转换，箱体本身承担容纳齿轮、存储润滑介质、支撑输入输出轴系、隔绝外界粉尘碎屑的多重作用，在有少量切削液飞溅、金属碎屑漂浮的车间工位旁使用时，封闭结构能有效避免杂质进入啮合区造成齿面磨粒磨损，延长齿轮副的维护周期。

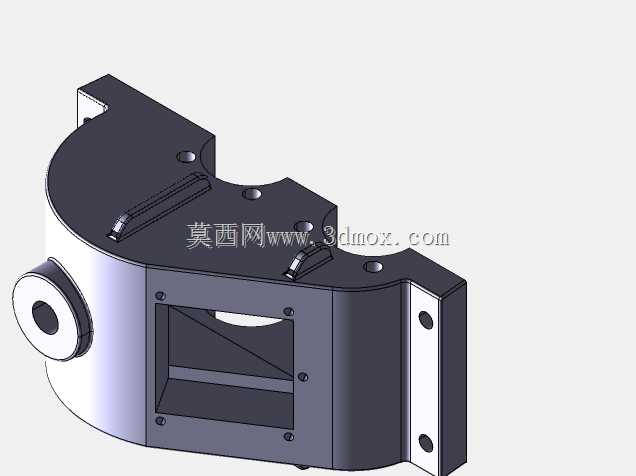

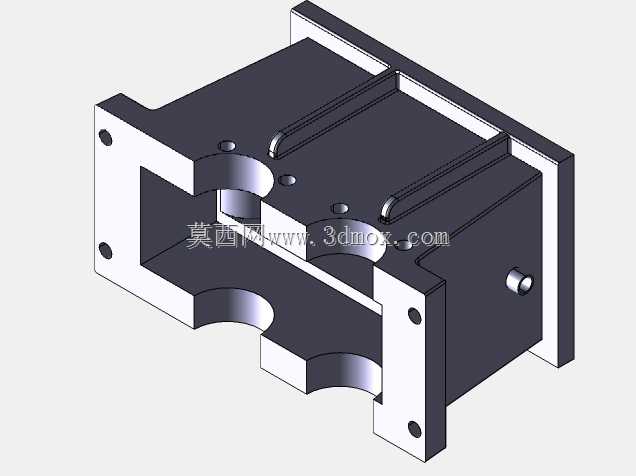

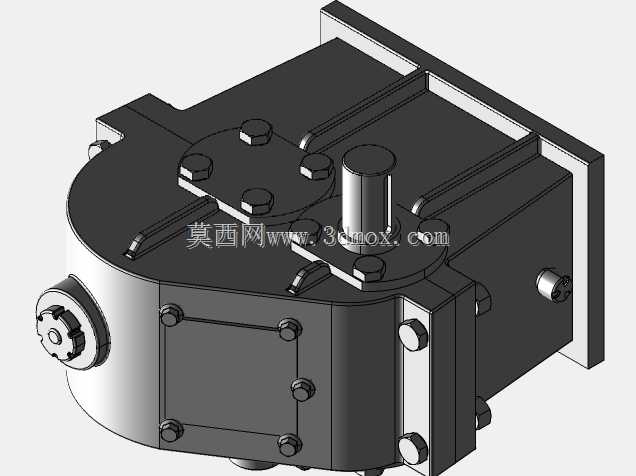

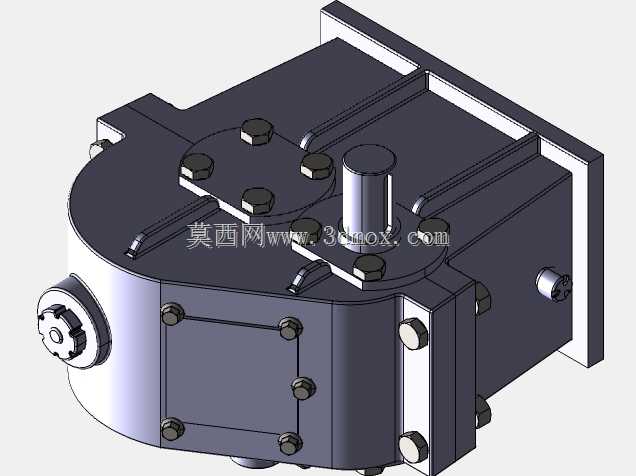

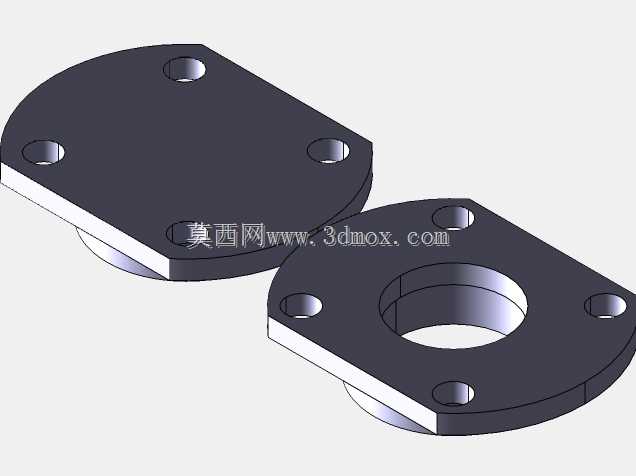

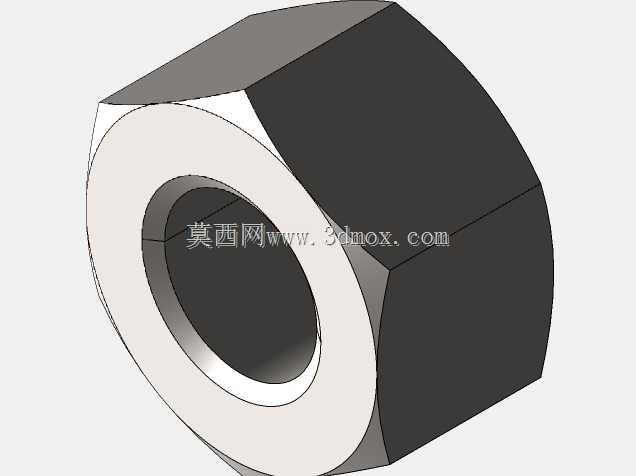

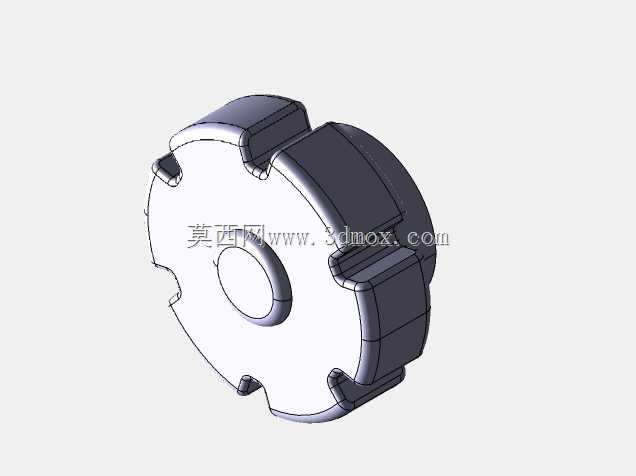

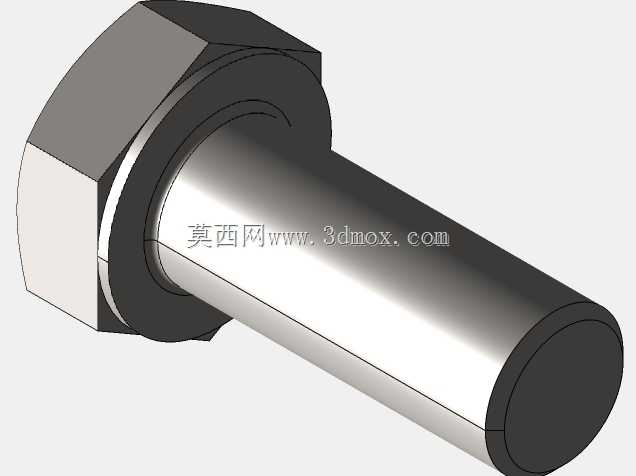

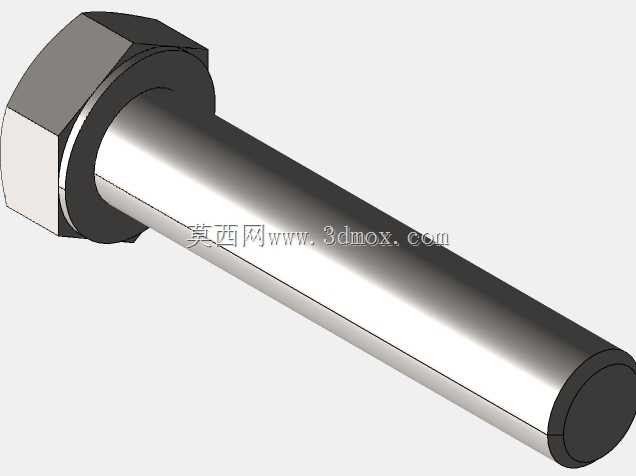

　　从功能特性上看，该传动结构采用侧装法兰式安装基准，输入轴从箱体侧部的轴孔伸出，轴端预留了键槽连接位，可直接对接联轴器或者同步带轮，输出轴从箱体顶部垂直伸出，适配需要垂直方向输出扭矩的安装场景；箱体结合面采用螺栓组周向均布锁紧，端盖与箱体之间预留了密封件安装槽，可嵌入耐油橡胶密封圈防止润滑油渗漏，箱体侧面设置了观察盖板，通过四颗螺栓固定，日常维护时无需拆解整个箱体，仅拆下观察盖板即可检查内部齿轮啮合状态、补充润滑脂。箱体边角处做了铸造圆角过渡，避免应力集中造成的箱体开裂，所有螺栓安装位都设计了凸台结构，既保证螺栓连接的压紧力均匀，也减少了箱体的整体加工面，降低机加工工序的工作量。

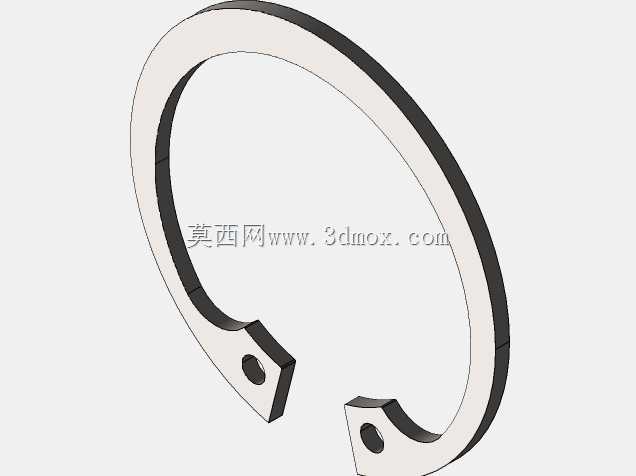

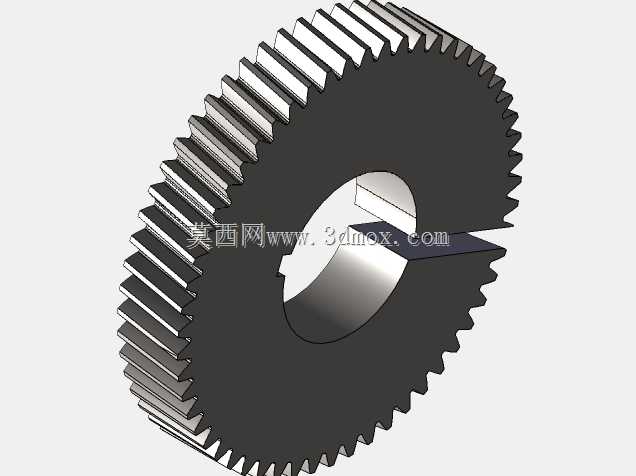

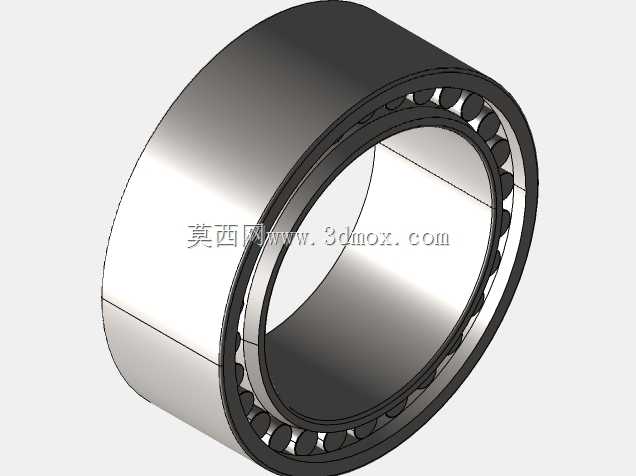

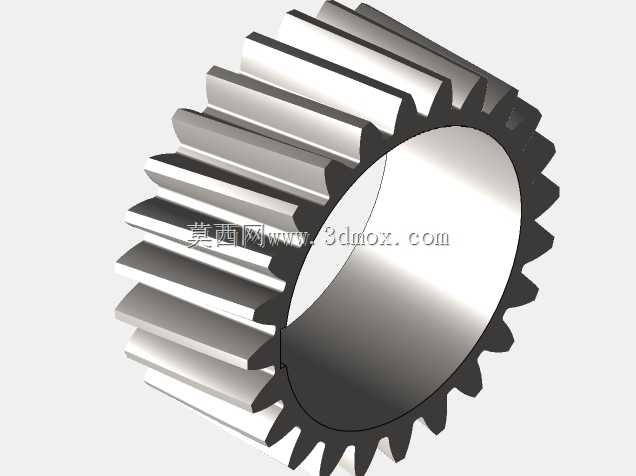

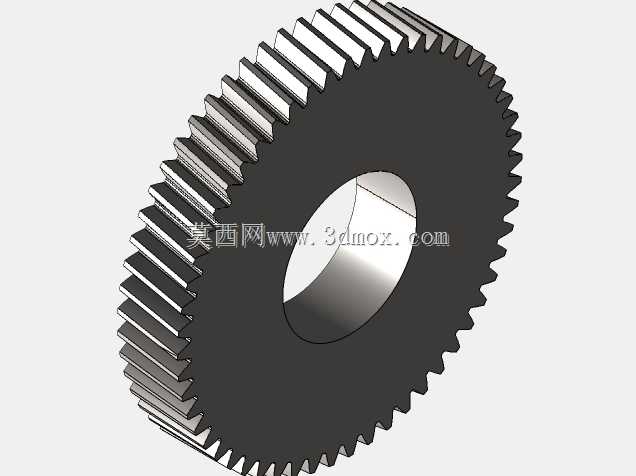

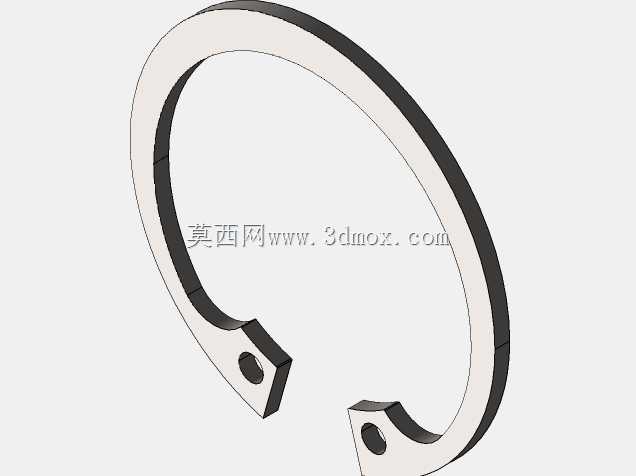

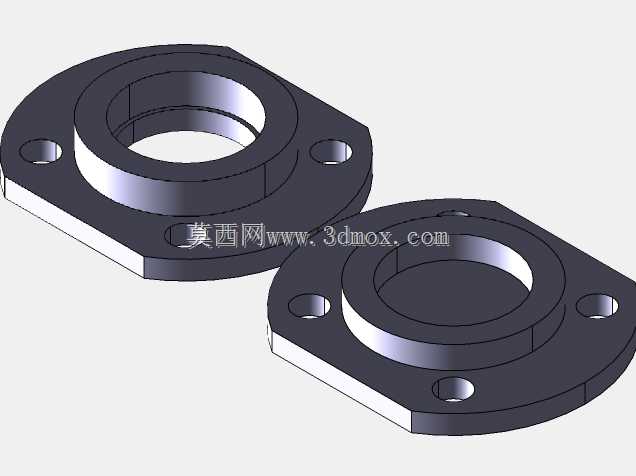

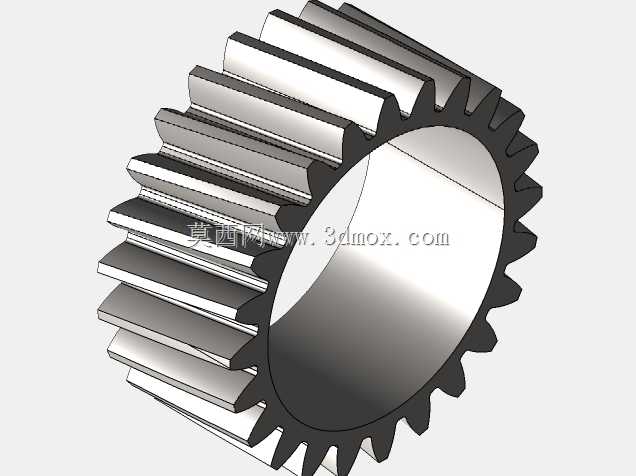

　　设计思路上，这款传动结构优先考虑了安装适配性与维护便捷性，箱体背部的安装法兰做了加厚处理，法兰上的安装孔采用长圆孔设计，允许安装时存在少量的位置偏差，降低对接安装的精度要求；内部齿轮副的中心距经过反复校核，既保证齿轮啮合的侧隙在合理区间，避免卡滞或传动回差过大，也控制了箱体的整体体积，不会占用过多设备安装空间。轴系支撑位预留了轴承安装腔，可适配深沟球轴承或者圆锥滚子轴承，根据实际负载大小灵活选型，输入轴端设计了轴封安装位，可搭配骨架油封完成动密封，防止润滑油顺着轴转动时甩出。

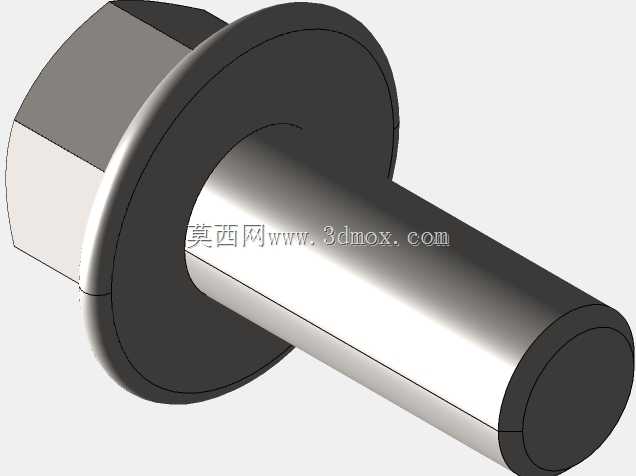

　　外形尺寸与安装边界方面，该传动箱体整体轮廓近似带切角的方形结构，最大外轮廓尺寸控制在紧凑区间，安装法兰的基准面到输出轴端面的垂直距离经过精准核算，安装时不会与周边设备的钣金护板、管线支架产生干涉；输入轴的伸出长度适配常规标准联轴器的安装尺寸，无需额外加装轴套即可完成对接，箱体底部预留了放油螺塞的安装位，更换润滑油时无需翻转箱体，仅需拧下螺塞即可排空旧油。所有外露的螺栓头都做了沉台设计，不会突出箱体表面，避免设备运行过程中剐蹭操作人员衣物或者周边管线，箱体顶部的透气塞安装位可平衡箱体内外气压，避免长时间运行后箱体内温度升高、压力增大造成的密封件渗漏问题。在实际建模过程中，所有配合面的公差都按照机械设计手册的推荐值选取，轴承安装孔采用基孔制配合，螺栓连接孔的间隙控制在合理范围，既保证装配时的顺畅性，也避免连接后出现错位松动的问题，内部齿轮的参数可根据实际传动比需求灵活调整，箱体的核心安装尺寸保持通用化，可适配多种不同速比的齿轮副安装，提升了整个结构的通用适配能力。
