手持电动修剪机外壳结构三维设计

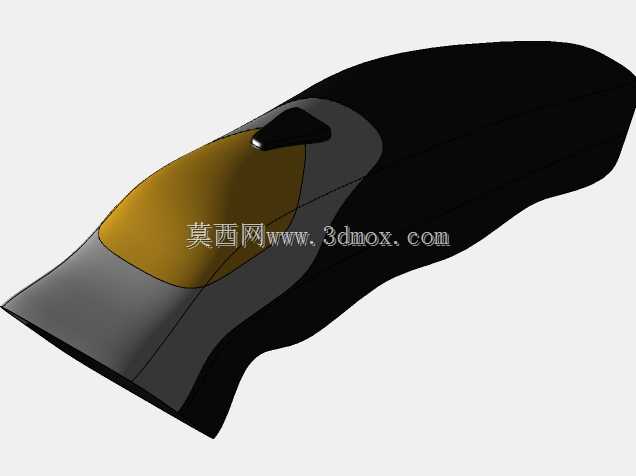

　　手持修剪设备在个人护理、小型园艺修整、线束加工等场景都有广泛应用，外壳作为设备直接与操作者接触、承载内部核心组件的结构件，其设计合理性直接决定设备的握持舒适度、内部元件防护等级与长期使用可靠性。这款修剪机外壳采用流线型曲面造型，整体轮廓完全贴合人手自然握持时的掌部弧度，从前端修剪作业端到尾部握持末端的曲面过渡没有突兀棱角，长时间握持作业时不会对掌部指骨位置造成局部压应力集中，适配不同掌型操作者的使用习惯。

　　从结构布局来看，外壳分为上下扣合的两个主体壳体，配合前端作业区域的独立装饰防护面板，三个部件通过卡扣与隐藏式螺丝柱实现装配，装配完成后外表面看不到外露的紧固件，既保证了外观整体性，也能避免日常使用中缝隙积灰、液体渗入的问题。内部预留的安装空间完全匹配常规修剪设备的动力组件布局：靠近前端作业端的位置预留了刀组传动机构的安装腔，腔体内壁设置有定位筋位，可直接卡装传动齿轮组的固定支架，不需要额外增加定位衬套，减少装配工序的同时也能避免传动过程中支架移位带来的异响与传动精度偏差。握持区域的中后段预留了电池仓与控制电路板的安装空间，电池仓的筋位设计适配常规柱状充电电芯，仓壁设置有均匀分布的散热槽，可在设备高负载连续作业时将电芯与电路板产生的热量通过壳体传导散出，避免内部积热导致元件寿命衰减。

　　外壳的曲面设计充分考虑了注塑成型的工艺可行性，所有外表面曲面的拔模角度控制在1.5度到3度之间，没有倒扣结构与壁厚突变区域，主体壳体的壁厚均匀控制在2.2mm，局部螺丝柱位置的壁厚做了减胶处理，可有效避免注塑过程中出现缩痕、翘曲等成型缺陷，量产时的良率能得到稳定控制。前端装饰面板采用与主体壳体不同的配色，既可以通过色彩分区明确设备的作业端与握持端，也能在前端刀组区域受到意外磕碰时作为缓冲防护层，磕碰损伤后可单独更换面板，不需要更换整个外壳，降低后期维护成本。

　　从安装边界尺寸来看，外壳整体长度控制在145mm，最宽处位于掌部贴合区域，宽度为52mm，握持区域的厚度为38mm，这个尺寸范围既可以容纳常规功率的动力组件与容量满足日常使用的电芯，也不会因为尺寸过大导致握持时手部过度张开，降低长时间作业的疲劳感。前端作业端的开口尺寸匹配标准宽度的修剪刀组，刀组安装后与外壳前端的贴合间隙控制在0.3mm以内，既可以保证刀组往复运动时不会与外壳发生摩擦干涉，也能避免修剪过程中碎屑从缝隙进入壳体内部。外壳表面的握持区域做了细微的磨砂纹理处理，摩擦系数适中，即使操作者手部沾有少量汗液或者修剪残留的碎屑，也能稳定握持设备，不会出现打滑脱手的情况。控制按键的安装位位于外壳曲面的拇指自然放置区域，按键的凸起高度为1.8mm，按压行程为1.2mm，操作者不需要调整握持姿势就可以通过拇指完成设备的启停操作，按键周边的壳体做了一圈凸起的防护边，可避免设备意外跌落时按键直接受到冲击导致损坏。

　　在结构强度设计上，外壳的卡扣连接位置均匀分布在壳体的合模边缘，每两个卡扣之间的间距控制在25mm以内，扣合后的上下壳体接缝均匀，在受到日常使用中的挤压、跌落冲击时不会出现壳体脱开的情况。内部的螺丝柱位置都设置有放射状的加强筋连接到壳体内壁，加强筋的厚度为1mm，既可以提升螺丝柱的结构强度，避免螺丝锁附时出现柱体开裂的问题，也不会因为加强筋过厚导致壳体表面出现缩痕。壳体尾部预留了充电接口的安装位，接口周边做了一圈凸起的密封槽，可加装硅胶密封圈实现接口位置的防尘防水，满足日常使用场景下的防护需求。
