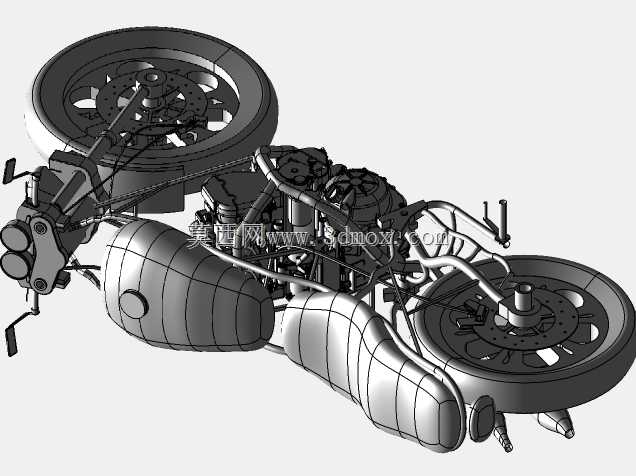

两轮摩托车整车结构三维数模设计

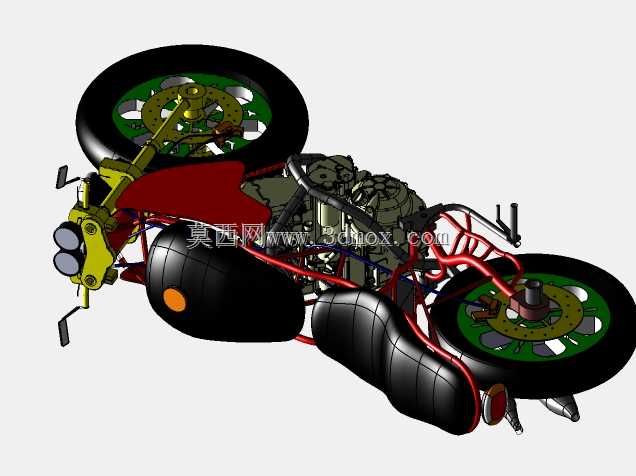

　　这套摩托车三维结构数模完整还原了民用两轮摩托的核心机械构成，覆盖从行走系统、动力传动到操控附属部件的全链路结构匹配，可直接用于结构教学演示、改装方案验证、零部件干涉校核等场景。在日常交通出行、休闲骑行、短途载运等民用场景中，两轮摩托凭借灵活的通过性、较低的使用成本，成为城镇通勤、郊野出行的常用载具，其结构设计的合理性直接决定骑行安全性、操控稳定性与使用寿命。

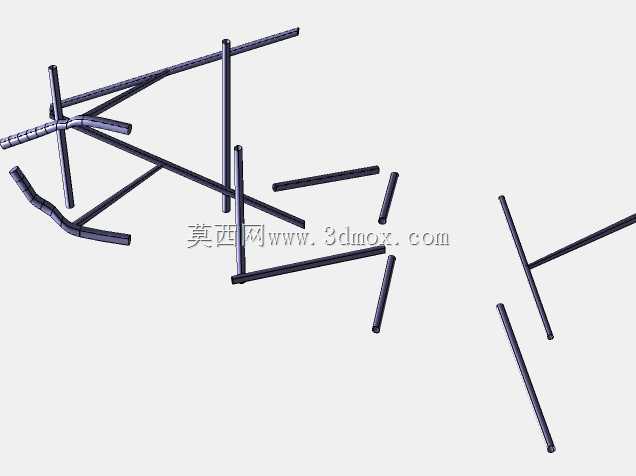

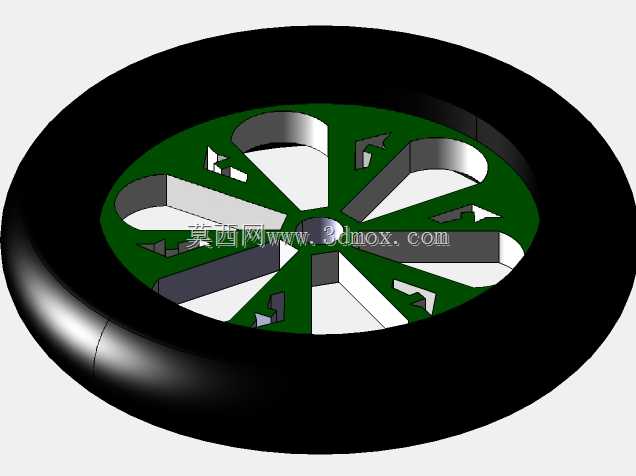

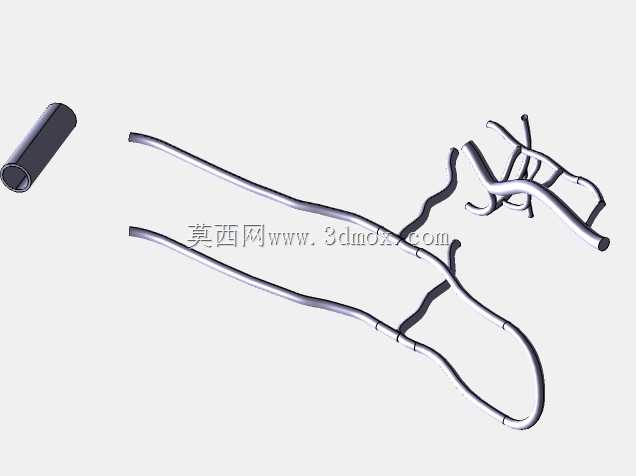

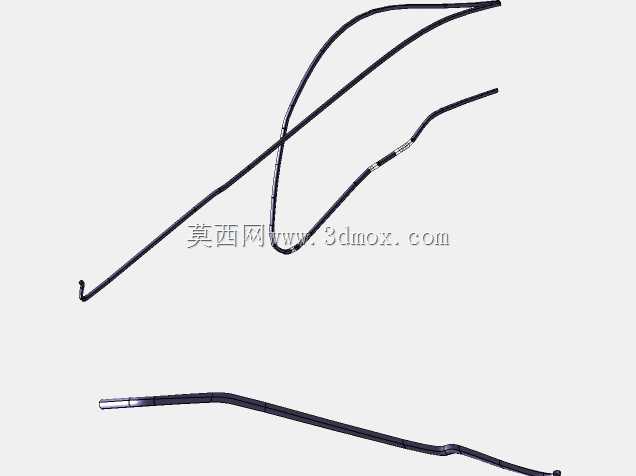

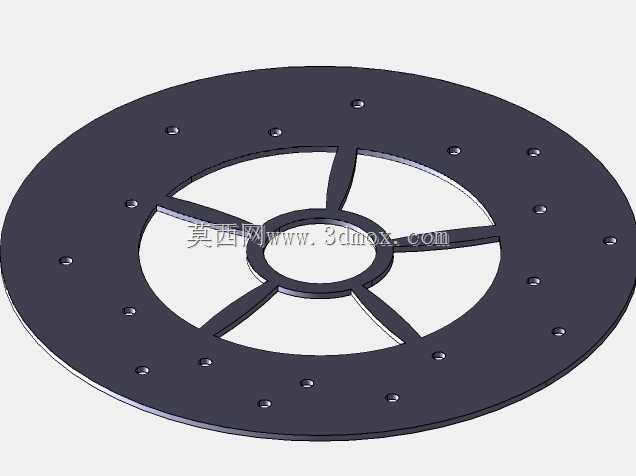

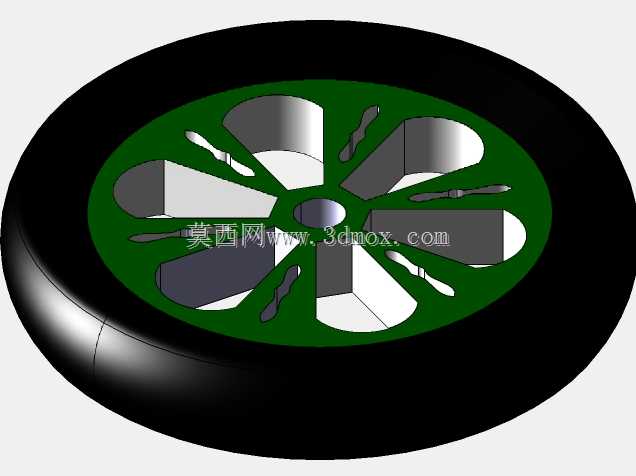

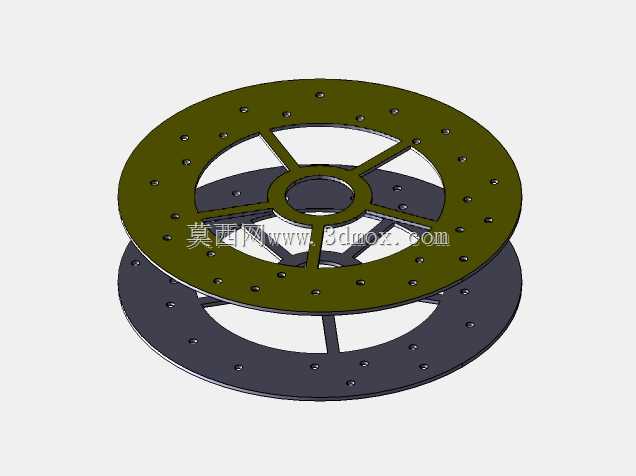

　　从结构布局来看，数模中前后车轮采用辐板式轮毂搭配碟刹制动结构，制动盘与轮毂的安装止口做了同轴度限位设计，轮轴处预留了标准轴承安装位，可匹配通用型深沟球轴承实现车轮的顺畅转动，轮辋的安装边界严格适配常规民用摩托轮胎的尺寸规格，更换轮胎时无需额外调整轮辋结构。车架部分采用钢管焊接式桁架结构，主梁管的弯曲弧度充分考虑了骑行时的腿部空间预留，同时兼顾整车的抗扭刚度，车架上预留的发动机安装孔位、座椅固定点、覆盖件安装卡扣位均做了位置公差标注，可直接用于零部件的加工定位参考。

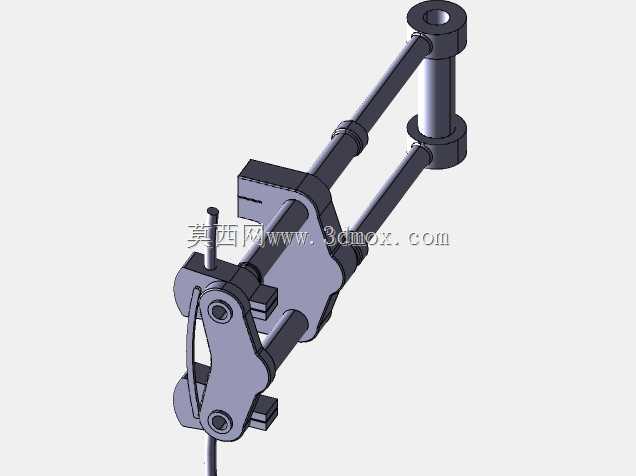

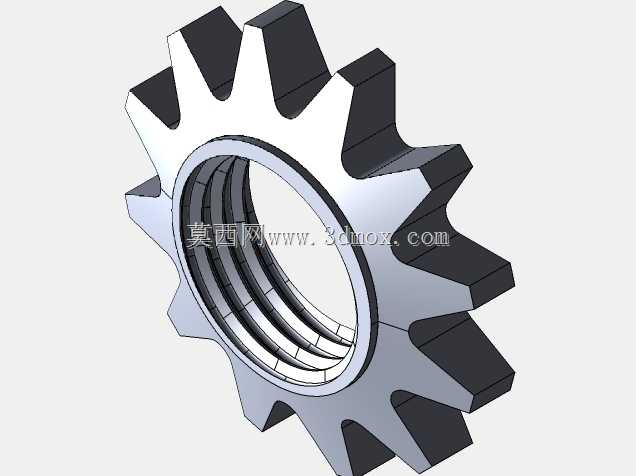

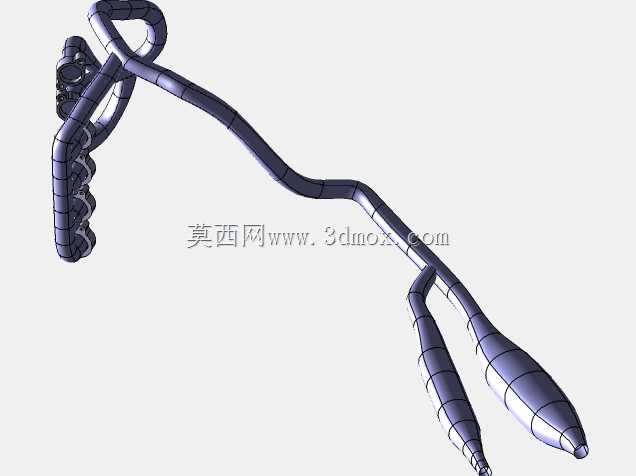

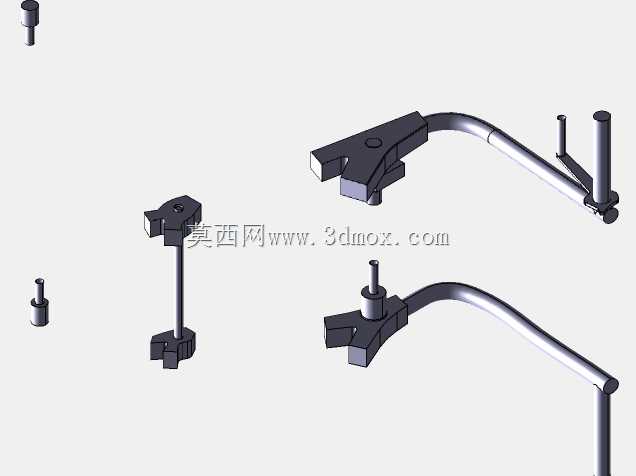

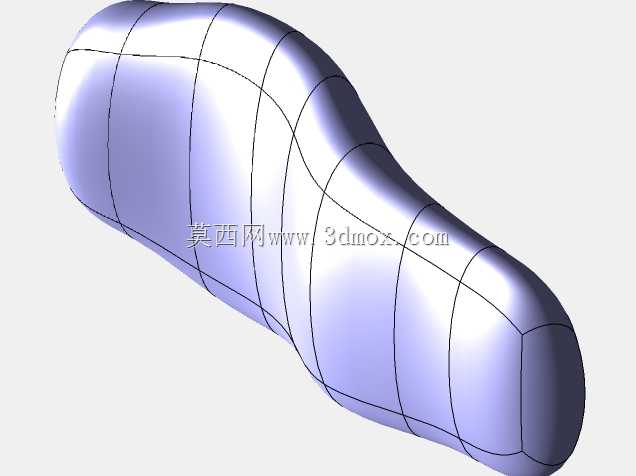

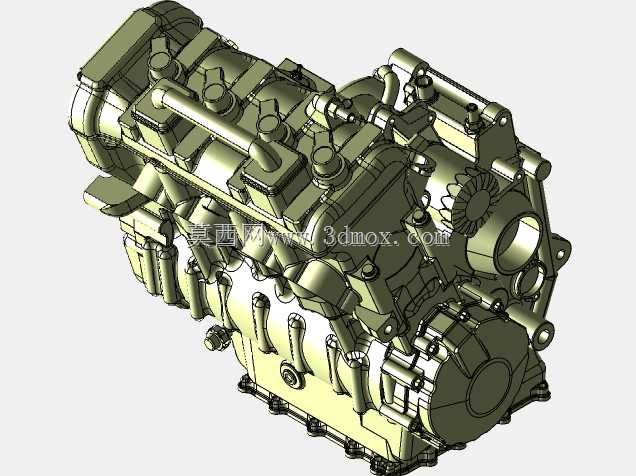

　　数模中还原的转向系统采用常规摩托的手把式转向结构，转向柱与车架立管的配合间隙预留了轴承安装空间，转向限位块的位置经过校核，可避免转向角度过大导致的线束拉扯、车身剐蹭问题。动力传动部分的结构布局清晰展示了发动机输出端到后轮的动力传递路径，传动部件的安装位置与车架的避让间隙做了充分预留，避免骑行过程中因车架振动导致的传动部件干涉。座椅部分采用符合人体工学的曲面造型，乘坐区域的弧度贴合普通成年人的臀部曲线，长时间骑行可降低疲劳感，座椅下方的储物空间边界也在数模中做了明确标注，可用于后续储物盒、电瓶等部件的布局设计。

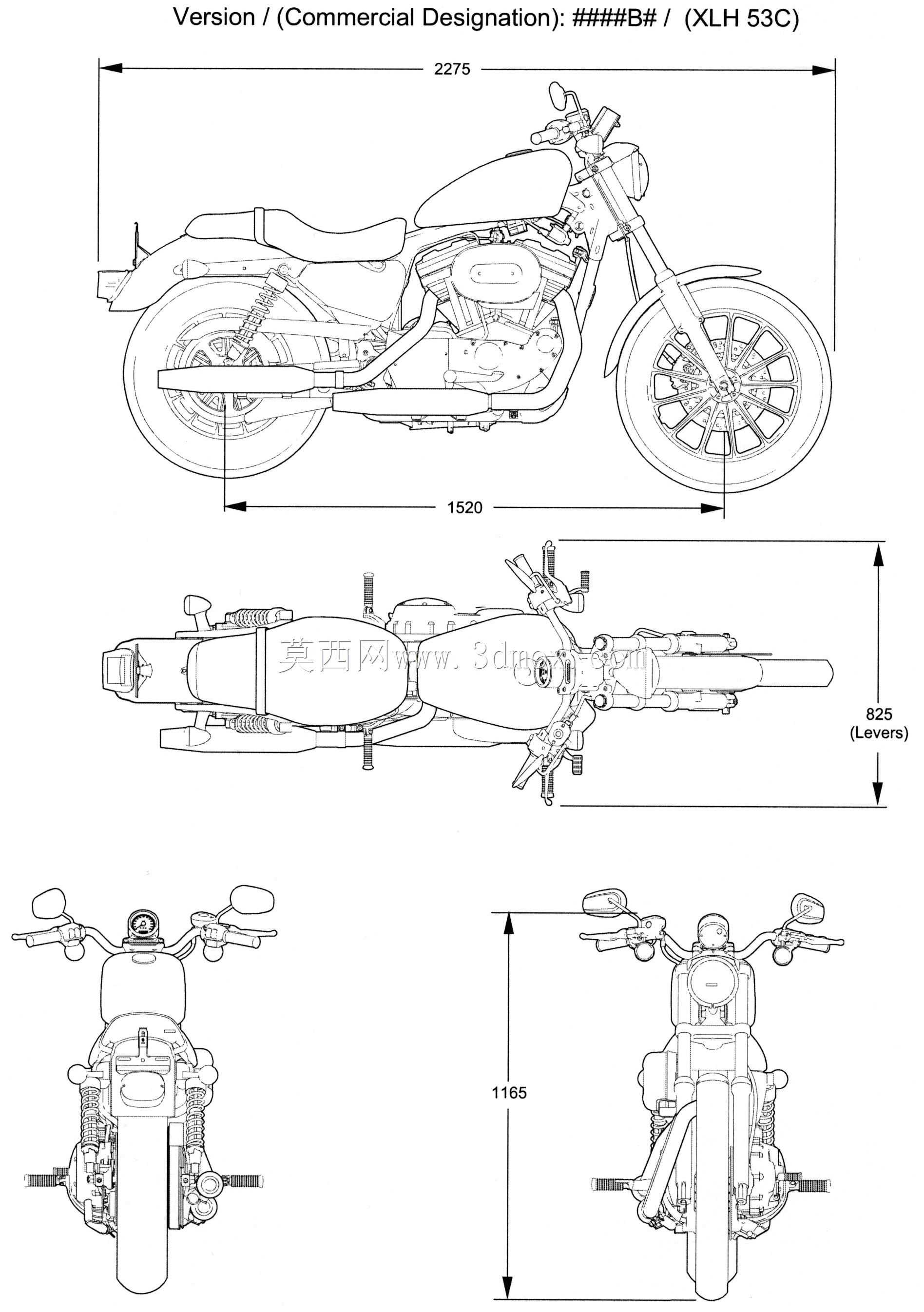

　　在设计思路上，这套数模优先保证核心运动部件的运动无干涉，前后轮的跳动行程、转向机构的转动范围、制动卡钳的运动边界都做了动态模拟验证，所有部件的安装顺序符合实际整车装配的工艺逻辑，从车架总成开始，依次安装动力系统、行走系统、操控系统、外覆盖件，每个部件的安装路径都没有被其他结构遮挡，可直接用于装配工艺的编制参考。数模中各部件的外形尺寸严格遵循民用两轮摩托的通用尺寸规范，整车长度、宽度、轴距、坐高参数均符合普通成人骑行的尺寸要求，轮距与转向角度的匹配可保证车辆转弯半径控制在合理范围，满足城市道路狭窄空间的转向需求。

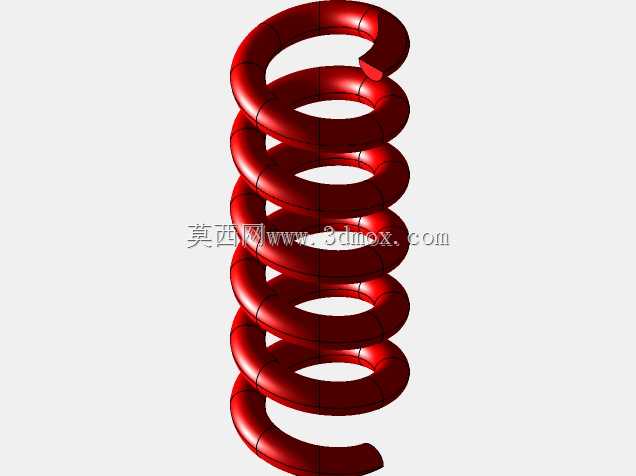

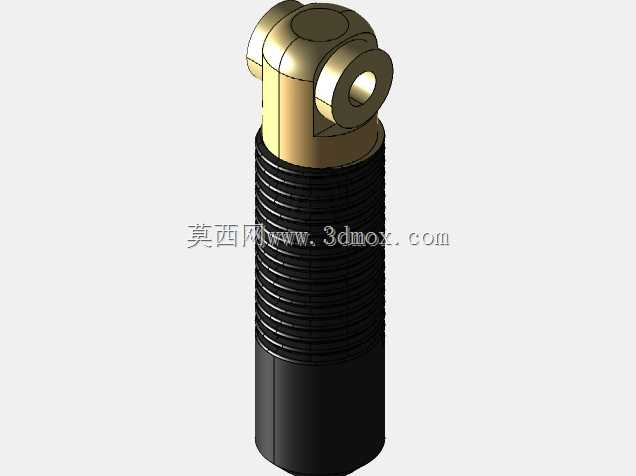

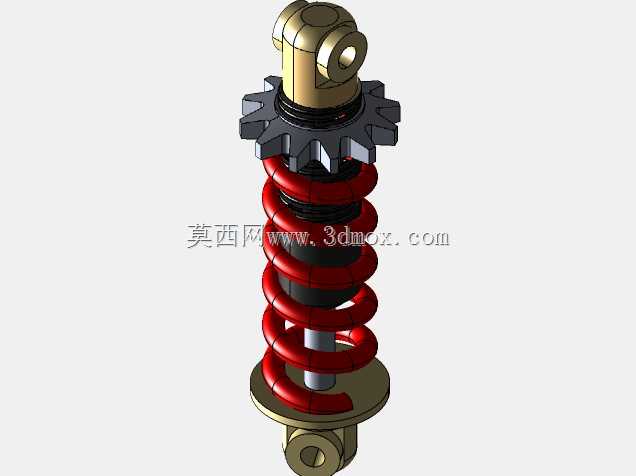

　　对于结构设计从业者而言，这套数模可作为两轮载具结构设计的参考范本，可通过拆解数模学习桁架式车架的刚度匹配思路、碟刹系统的安装定位方式、行走系统与传动系统的布局逻辑；对于三维建模学习者来说，可通过这套数模练习复杂曲面建模、焊件结构建模、标准件调用装配、运动干涉检查等实操技能；对于摩托改装爱好者，可在这套数模基础上调整车架角度、更换轮毂样式、调整座椅位置，提前验证改装方案的可行性，避免实际改装过程中出现部件干涉、安装位不匹配的问题。数模中所有结构的连接方式均还原了实车的螺栓连接、焊接、卡扣连接等工艺，没有做理想化的简化处理，每个连接点的受力方向都符合实际骑行时的载荷分布，比如后摇臂与车架的连接点、前轮轴与前减震的连接点，都做了加强结构设计，可承受骑行过程中的颠簸冲击载荷。
