个性化改装款汽车辐条式轮辋结构设计

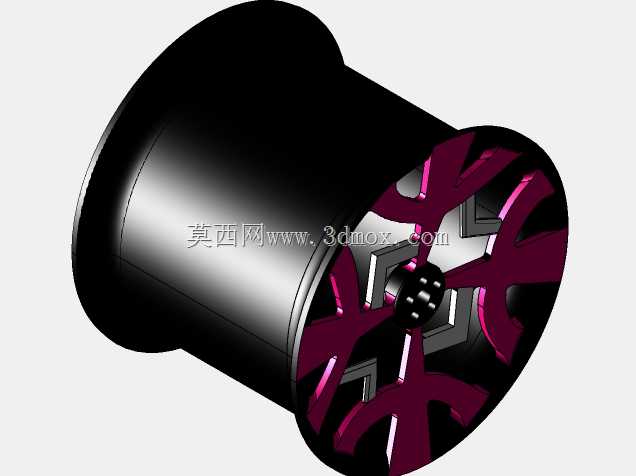

　　这款轮辋的设计初衷是面向民用乘用车的个性化改装场景，区别于原厂量产轮辋的保守造型，采用了非对称的分叉式辐条布局，在满足结构强度要求的前提下，尽可能降低轮辋自身的转动惯量，适配追求外观辨识度与操控响应提升的改装需求。从实际装车场景来看，这类轮辋主要适配17-19英寸的轮胎规格，安装孔位遵循主流乘用车的5孔节圆标准，中心定位孔的公差带控制在H7级别，能够保证与轮毂轴承轴头的同轴度，避免高速行驶时出现车轮抖动的问题。设计过程中首先确定了轮辋的轮缘、胎圈座的标准轮廓，完全符合GB/T 3487的相关尺寸要求，保证轮胎安装后的气密性与贴合度，不会出现脱圈、慢漏气的故障。辐条部分采用了变截面的结构设计，靠近轮心安装盘的位置截面厚度更大，

　　向轮辋外缘过渡时逐步收窄，这种设计一方面可以分散制动时传递的扭矩，另一方面在车辆过弯承受侧向载荷时，能够让应力均匀分布在每根辐条上，避免应力集中导致的辐条断裂风险。在安装边界的考量上，轮辋的偏距设置为+35mm，能够适配多数前置前驱家用轿车的翼子板间隙，不会出现转向时轮胎蹭到翼子板内衬或者避震筒身的问题，轮辋背面的刹车避让空间做了加深处理，可以兼容大四活塞的改装刹车卡钳，不需要额外加装垫片就能完成装车。从功能特性来看，这款轮辋的辐条之间预留了足够的通风间隙，车辆行驶时气流可以顺着辐条的导流曲面直接吹向刹车盘与刹车片，带走制动过程中产生的热量，降低刹车热衰减的概率，提升连续制动时的稳定性。设计阶段做了多次的拓扑优化，

　　在辐条的非受力区域做了镂空减重处理，相比同尺寸的原厂铸造轮辋，单轮重量降低了1.2kg左右，簧下质量的减轻能够直接提升悬挂的响应速度，让车轮在经过颠簸路面时更快地贴紧地面，提升抓地力表现。轮辋的表面处理预留了涂装与抛光的工艺空间，辐条的凸起边缘可以做车亮面处理，凹陷区域可以做烤漆或者电镀处理，满足不同车主的外观定制需求。需要注意的是，这类改装轮辋的载荷额定值是按照单轮650kg设计的，适配整备质量1.6吨以内的乘用车，不能用于重载的商用车辆，安装时需要匹配对应规格的锥面轮毂螺丝，保证锁紧力矩均匀，避免轮辋安装孔出现压痕或者变形。在建模过程中，所有的圆角过渡都做了R2以上的处理，避免加工过程中出现应力集中的尖角，同时也方便后期的表面打磨与涂装作业，轮辋的气门嘴孔位置设置在两根辐条之间的区域，不会被辐条遮挡，方便后期充气与胎压监测传感器的安装。
