汽车排气管路固定挂钩式支撑支架结构

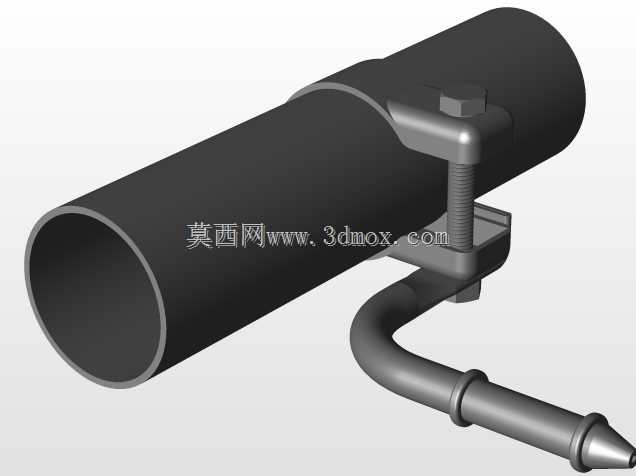

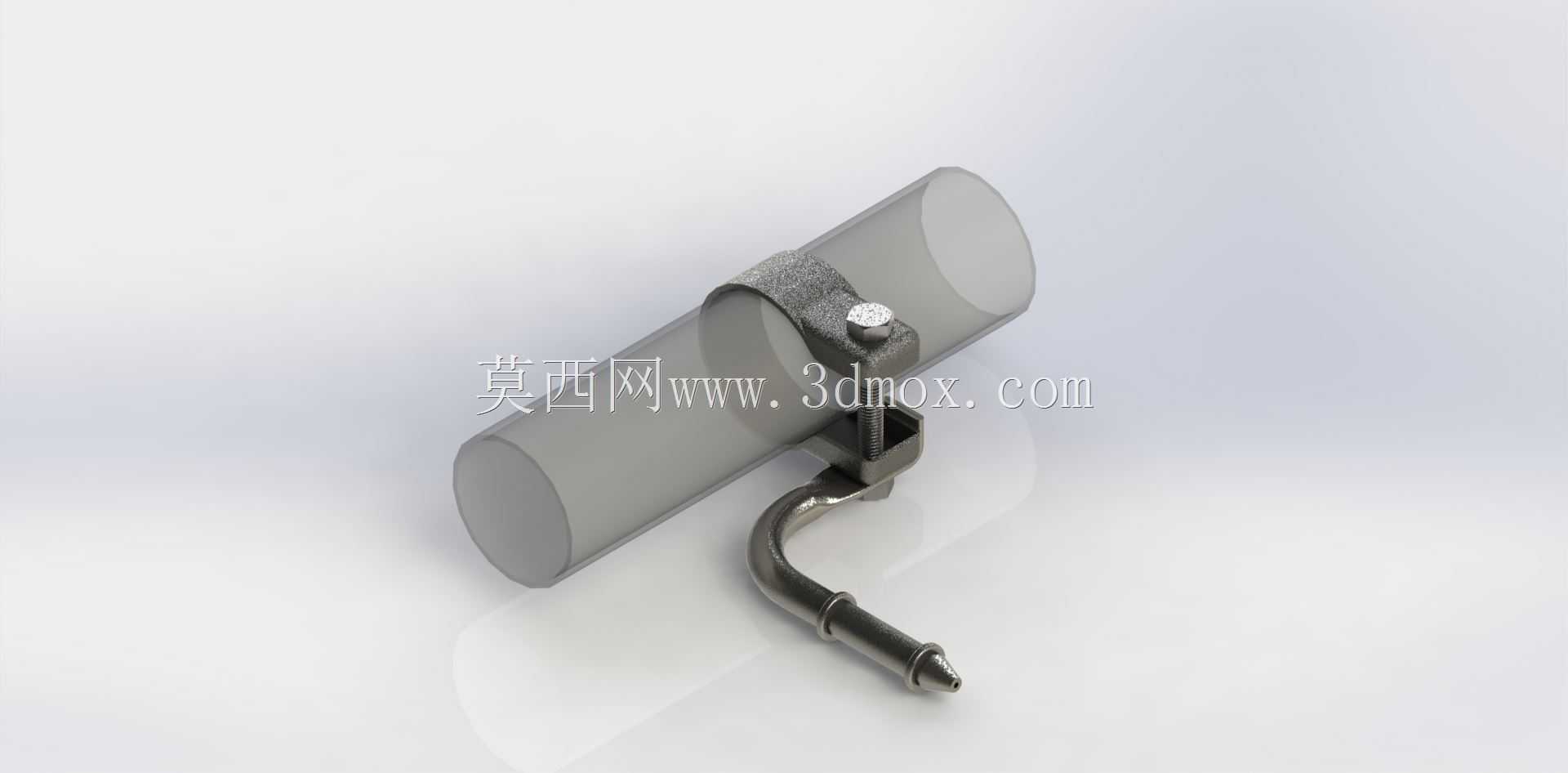

　　在汽车底盘排气系统的布局设计中，这类管夹挂钩一体式支撑支架是承担管路定位、隔振限位的核心小总成部件，日常底盘结构设计中经常会遇到这类小零件的选型与建模工作，很多新手工程师容易忽略这类小支架的细节设计，导致后期装车出现管路晃动、异响甚至焊缝开裂的问题。从结构本身来看，这个支架采用了分体组合式设计，上半部分是环抱式圆管管夹结构，适配标准外径的金属排气圆管，管夹的开合边采用螺栓锁紧结构，锁紧位置预留了六角螺栓的安装沉位，装配时可以直接用套筒工具打紧，不需要额外预留扳手的回转空间，适配底盘紧凑的安装环境。管夹内侧没有做额外的衬垫卡槽，这是因为这类支架一般适配排气系统中低温段的管路固定，靠近尾段的位置排气温度已经降到橡胶衬垫可耐受的范围，

　　实际装车时会在管夹和管壁之间加装耐高温橡胶减震套，避免金属硬接触传递排气脉冲振动到车身底板。下半部分是弯制成型的金属挂钩，挂钩和管夹底座之间采用焊接方式固定，焊缝位置做了圆弧过渡处理，避免应力集中，挂钩的末端做了缩径球头处理，装配时可以顺利穿入车身底板上的橡胶吊耳孔位，球头结构还能起到防脱的作用，不需要额外加装卡簧固定。设计这类支架的时候，首先要确认的是安装边界尺寸，管夹的内径要和所固定的排气段外径完全匹配，间隙控制在0.5mm以内，预留橡胶衬垫的压缩量，过松会导致管夹转动移位，过紧则会压坏橡胶衬垫甚至夹薄管壁。挂钩的折弯角度要根据车身吊耳的实际位置做适配，要保证装配后排气系统的重力方向和挂钩的受力轴线尽量重合，

　　避免支架长期承受侧向弯矩，很多售后反馈的支架断裂问题，都是因为挂钩角度设计不合理，长期受交变侧向力导致焊缝位置疲劳开裂。从应用场景来说，这类支架不仅用在传统燃油车的排气系统上，混动车型因为有发动机间歇启动的工况，排气系统的振动冲击比纯燃油车更明显，对这类支架的强度和隔振设计要求更高，部分增程式车型的排气系统会用到3到4个同类型不同尺寸的挂钩支架，分别固定三元催化段、消音鼓段和尾管段。建模的时候要注意几个细节，管夹的两个锁紧耳片要预留螺栓的穿装间隙，螺栓孔的位置要和管夹中心保持同轴，避免锁紧的时候管夹出现偏斜，导致局部应力过大。挂钩的折弯半径不能小于材料直径的2倍，避免弯制的时候出现材料裂纹，

　　实际生产中这类支架一般采用Q235或者45号钢冷弯成型，表面做电泳防锈处理，耐受底盘行驶中的泥水、盐雾腐蚀。安装的时候，管夹的锁紧螺栓方向要朝向底盘外侧，方便售后维修的时候不用举升车辆太高就能操作紧固，挂钩的球头端要朝向车身吊耳的插入方向，不能反向装配，否则车辆颠簸的时候挂钩容易从吊耳中脱出。另外要注意支架和周边部件的间隙，要和底盘的燃油管、刹车管、线束保持至少15mm以上的安全距离，避免车辆行驶中管路移位产生摩擦，同时要和车身底板的凸起结构预留足够的振动余量，排气系统在热态下会有一定的线性膨胀，支架的挂钩长度要预留10mm左右的窜动空间，允许排气系统受热伸长时不会对车身产生硬顶。很多工程师在建模的时候容易忽略热膨胀的位移量，把支架设计成完全刚性固定，结果车辆热机后排气系统伸长产生的应力直接拉裂支架或者吊耳，这类问题在路试阶段很常见，需要反复调整支架的长度和角度来匹配。这个支架的结构虽然简单，但是每个尺寸都和实际装车效果直接相关，管夹的宽度决定了和排气管的接触面积，宽度太小会导致锁紧力集中在管壁的窄条区域，长期使用容易磨穿管壁，宽度太大则会增加不必要的重量和材料成本，一般适配直径50到60mm排气管的管夹，宽度设计在20到25mm之间是比较合理的区间，兼顾固定强度和轻量化要求。
