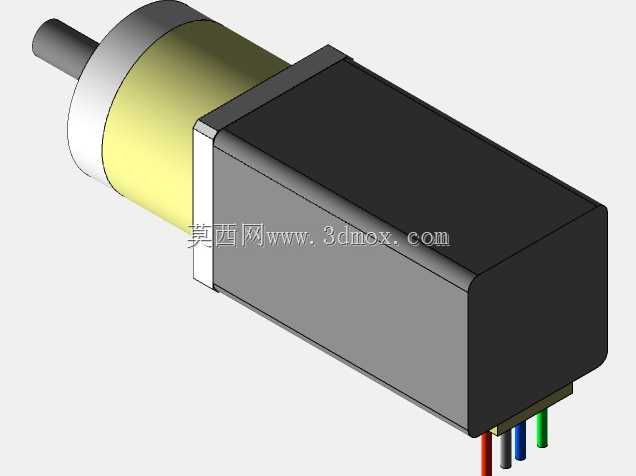

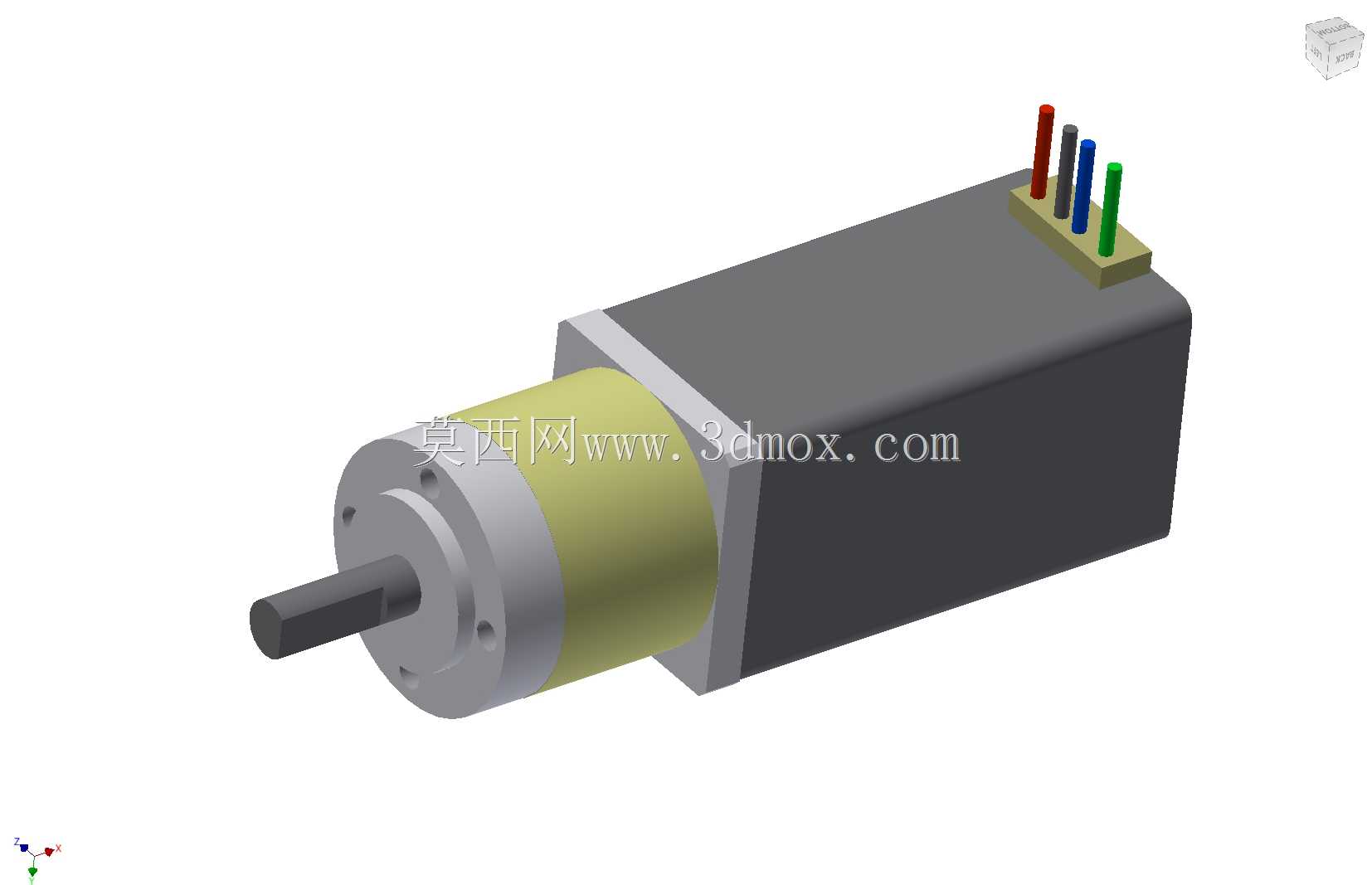

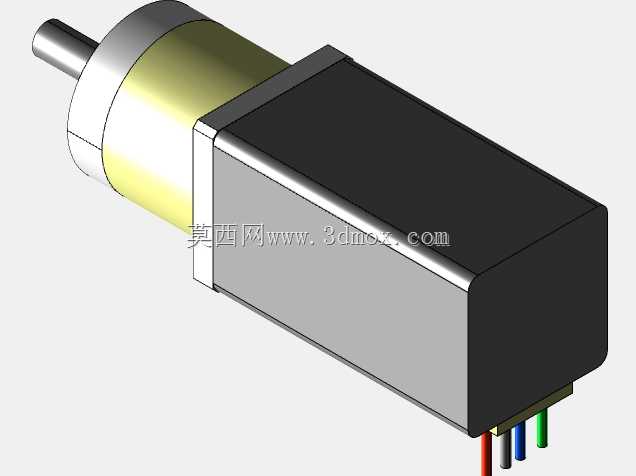

带行星减速结构的微型步进电机设计

项目分类:电机 发布时间:2022-05-13 ID:629407
  • 带行星减速结构的微型步进电机设计
  • 带行星减速结构的微型步进电机设计
  • 带行星减速结构的微型步进电机设计

  做小型自动化设备选型的时候,这类带行星减速级的20mm步进电机是出镜率极高的部件,很多刚入行的结构工程师容易只看电机标称扭矩,忽略减速箱带来的输出特性变化,最后装到设备上要么丢步要么安装空间干涉,踩过几次坑就会明白这类集成减速结构的步进电机,在设计阶段就要把安装边界、输出轴负载、接线空间全部算清楚。

  从实际应用场景来看,这类小尺寸减速步进电机常用在小型点胶机的Z轴进给、桌面级3D打印机的挤出机构、小型医疗检测设备的试剂管推送、智能安防设备的云台转动、小型阀门的开度调节这些场合,这些场景的共同特点是安装空间局促,需要低速大扭矩输出,同时对电机的停转定位精度有一定要求,普通的20步进电机不带减速箱的话,低速段扭矩波动大,要达到同等输出扭矩就得选更长机身的型号,反而占用更多轴向空间,集成行星减速箱的结构刚好能在径向尺寸几乎不增加的前提下,把电机的高转速低扭矩特性转换成设备需要的低转速高扭矩输出,匹配负载的实际需求。

  从功能特性上来说,这款电机的行星减速级采用直齿行星轮结构,输入端和步进电机转子轴直接耦合,输出端通过行星架传递扭矩到伸出轴,相比涡轮蜗杆减速结构,行星减速的传动效率更高,反向背隙更容易控制,适合需要频繁正反转的定位场合;电机本体的出线采用侧出式接线端,四根引线对应两相步进电机的两个绕组,接线端做了凸起的绝缘基座,避免引线在安装拉扯的时候直接受力断裂,绝缘基座的高度刚好比电机本体的安装面高出几毫米,设计安装结构的时候要在对应位置留出避让槽,不能把接线端压在安装板上,否则容易磨破引线绝缘层造成短路。

  设计思路上,这款模型把电机本体、减速箱壳体、输出轴、接线端子全部做了独立的实体拆分,没有做成合并的整体结构,做设备装配仿真的时候可以直接调用各个零件做干涉检查,比如减速箱的前端安装法兰是圆形结构,上面均布了三个安装螺孔,设计安装板的时候要对应留出通孔和沉头空间,输出轴是单扁位结构,搭配联轴器的时候要注意锁紧螺丝要对准扁位位置,不能压在光轴面上,否则传动的时候容易打滑丢步;电机本体的尾部是平整的端面,没有凸起的编码器结构,适合安装在空间紧凑、不需要闭环反馈的开环控制场合,如果后续要加装编码器,尾部的端面尺寸刚好可以匹配20mm规格的微型编码器,不用额外做转接板。

  外形尺寸和安装边界方面,这款电机的总长度是从输出轴端面到电机尾部端面的距离,设计安装结构的时候,轴向要留出至少2mm的安全间隙,避免电机安装的时候因为加工公差顶到后端的结构件;径向最大尺寸是减速箱的外径,比电机本体的方形截面的对边尺寸略小一点,安装的时候如果是做嵌入式安装,安装孔的直径要比减速箱外径大0.1-0.2mm,方便装配的时候调整同轴度;输出轴的伸出长度要和搭配的联轴器、传动轮的安装深度匹配,不能让输出轴顶到传动件的底部,否则会造成电机转动卡滞,增加电机的负载电流,严重的时候甚至会烧坏驱动芯片。

  实际做结构设计的时候还要注意,这类带行星减速的步进电机,减速箱部分是有润滑脂的,安装姿态尽量不要让输出轴竖直朝上长期运行,否则润滑脂会顺着输出轴慢慢渗漏,污染设备里的其他光学或者电子部件;接线端的引线长度如果不够需要延长的话,要尽量用和原线径一致的导线,接头部分做好绝缘和应力释放,不要让引线直接承受拉扯力,设备运行的时候引线不能和运动部件有刮蹭,最好在靠近电机接线端的位置做一个线卡固定引线,减少接线端的受力。很多工程师做选型的时候只看厂家给的标称扭矩,忽略了减速箱的额定输入转速,步进电机在高转速下的输出扭矩本身会快速下降,如果驱动脉冲频率设置过高,超过减速箱的允许输入转速,不仅会造成输出扭矩不足,还会加速行星轮的磨损,缩短电机的使用寿命,所以在做运动控制参数设置的时候,要把电机的运行转速控制在减速箱的高效区间内,搭配合适的加减速曲线,避免突然启停造成的冲击载荷损坏减速箱的齿轮结构。
