等径斜交三通管道连接件结构设计

　　在民用给排水、工业流体输送、暖通空调管路布设场景中，斜交三通是实现管路非90度分流合流的核心连接件，区别于常规正三通的垂直分流结构，这款等径斜交三通采用45度斜向支管对接结构，能够在管路转向分流时降低流体局部阻力，减少介质输送过程中的压损与湍流扰动，尤其适用于对管路流态稳定性有要求的低压流体输送场景，比如建筑内部的中水回用管路、车间压缩空气分支管路、小型化工装置的常温流体输送管线。

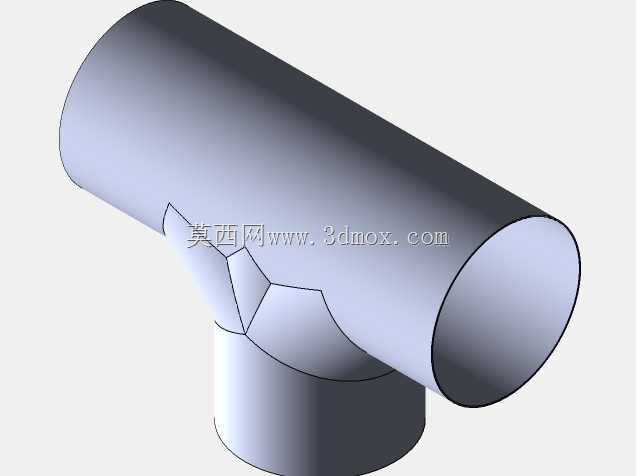

　　从结构设计逻辑来看，这款三通的三个接口均采用等径设计，主管保持通长的圆柱腔体结构，支管以固定斜角从主管侧壁引出，相贯线区域采用多段折线过渡的坡口处理，完全适配现场焊接安装的工艺要求，相贯面的坡口角度预留了3-5mm的焊接钝边，既能够保证焊接时的熔深足够，又可以避免焊接烧穿管壁的问题。建模过程中优先保证了三个接口的圆柱度公差，接口端面预留了后续车削加工的余量基准，所有管壁厚度保持均匀一致，不存在局部壁厚突变的结构，能够有效避免管路承压时的应力集中问题。

　　实际安装过程中，这款三通的安装边界需要重点关注支管斜向延伸的空间占位，不同于正三通支管垂直于主管的布局，斜交支管的投影方向会占用主管侧方的斜向空间，在管路排布密集的桥架、管井内布设时，需要提前核算支管的延伸长度与相邻管路的安全间隙，避免安装后出现管路碰撞、后期维护操作空间不足的问题。接口端的直径公差控制在行业通用的管路对接公差范围内，能够直接与同规格的无缝钢管、镀锌钢管进行对口焊接，不需要额外配置变径接头，减少了管路的连接节点数量，也就降低了管路系统的泄漏风险点。

　　从功能特性上看，这种斜交结构的三通相比正三通，在介质从主管流向支管时，流向改变的角度更小，流体在拐角处的涡流区域面积更小，输送含少量固体颗粒的流体时，不容易在相贯线位置形成沉积堵塞，长期使用的管路维护周期更长。建模时对相贯线位置的内壁做了顺滑过渡处理，没有尖锐的棱角凸起，减少了流体长期冲刷对管壁的磨损，能够提升管件的整体使用寿命。管壁的厚度选型适配常规1.6MPa以下的低压管路工作压力，能够满足绝大多数民用、普通工业场景的管路承压要求，不需要额外做加强筋结构，整体结构简洁，加工成型难度低，适合批量下料焊接生产。

　　在管路改造项目中，这种斜交三通的适配性更强，很多既有管路改造场景没有足够的垂直空间安装正三通，采用斜交结构可以在有限的空间内完成支路引出，不需要大范围改动原有主管路的走向，能够大幅降低改造施工的工作量与材料成本。建模过程中所有的结构基准都以三个接口的中心轴线为定位基准，主管的两个接口同轴度误差控制在建模精度允许的范围内，支管轴线与主管轴线的夹角保持固定，现场安装时不需要额外调整角度，直接对口即可保证管路的走向精度，避免出现强行对口导致的管路附加应力，降低后期管路运行过程中焊缝开裂的风险。
