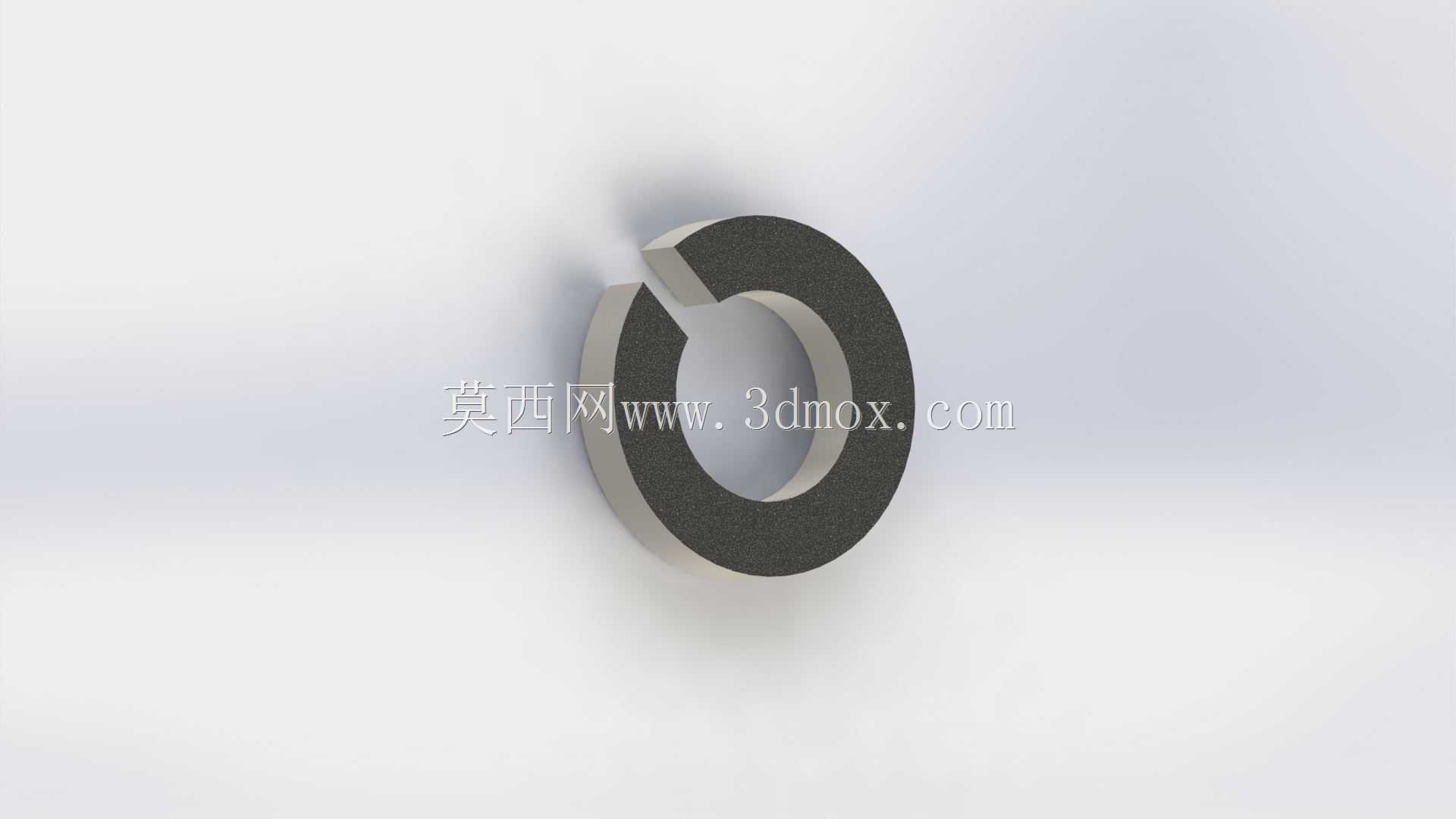

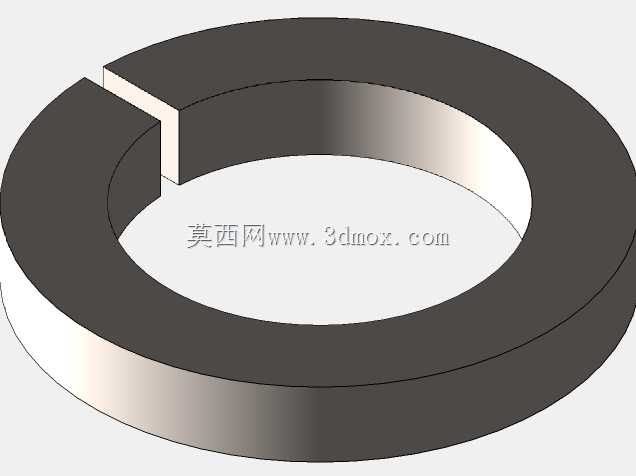

DIN7980标准参数化弹性垫圈结构设计

　　在各类机械结构的螺纹连接副设计中，防松性能是决定连接可靠性的核心指标之一，弹性垫圈作为最常用的螺纹防松辅助零件，广泛应用于从普通民用设备到重型工业装备的各类装配场景中。本次设计的参数化弹性垫圈完全遵循DIN7980标准规范，覆盖M3到M48全系列常用螺纹规格，可直接适配对应公称直径的螺栓、螺钉连接副，无需额外调整结构尺寸。

　　从实际应用场景来看，这类弹性垫圈的使用场景覆盖了几乎所有存在振动载荷的螺纹连接部位：在普通机床的钣金护罩装配中，它可以抵消机床运行时的持续微幅振动，避免护罩固定螺钉逐渐松脱；在工程机械的液压管路接头连接中，它能够补偿管路压力波动带来的连接面微动，维持接头的密封预紧力；在电气柜的元器件安装中，它可以在不额外增加锁紧结构的前提下，保障元器件在设备运输、运行过程中的连接稳定性，避免因螺钉松脱引发的电气故障。

　　从功能特性上看，该款弹性垫圈依靠开口处的弹性形变实现防松作用：当螺纹副拧紧时，垫圈被压平产生持续的轴向反弹力，始终给螺纹啮合面施加附加的摩擦力矩，抵消外部振动带来的螺纹副相对转动趋势；同时垫圈开口处的尖角会嵌入螺栓支承面与被连接件表面，进一步阻止螺栓与被连接件之间的相对回转，双重作用下实现可靠的防松效果。不同于平垫圈仅起增大支承面接触面积的作用，弹性垫圈的核心功能是维持螺纹连接的预紧力稳定性，尤其适用于经常承受交变载荷、振动冲击的连接部位。

　　在设计思路上，本次采用全参数化建模逻辑，将垫圈的外径、内径、厚度、开口宽度、切口斜角等所有尺寸与适配螺纹公称直径建立关联，设计人员只需修改对应的螺纹规格参数，即可自动生成对应尺寸的垫圈模型，无需重复绘制草图、调整特征，大幅提升标准件选型调用的效率。建模过程中严格遵循DIN7980标准的尺寸公差要求，对垫圈的切口错位量、自由状态下的开口间隙、热处理后的硬度对应结构厚度都做了对应设计预留，确保模型导出工程图后可直接用于生产加工，不会出现尺寸与标准不符的问题。

　　从外形尺寸与安装边界来看，不同规格的垫圈尺寸随适配螺纹直径线性变化：以适配M6螺纹的规格为例，垫圈内径略大于6mm保证螺栓可以顺利穿过，外径控制在12mm左右，厚度约1.5mm，自由状态下开口间隙在2mm左右，安装时被压平后的总厚度不超过1.2mm，安装时需要预留的轴向空间仅需略大于垫圈压平后的厚度即可，不会额外占用过多的装配空间。针对大规格M48的适配垫圈，尺寸按标准比例放大，内径预留足够的螺栓穿过间隙，外径增大到对应尺寸保证足够的弹性反力，厚度也随规格提升增加，确保大规格螺纹连接下的防松弹力满足要求。在安装边界设计上，垫圈的两个端面都做了微小的倒角处理，避免安装时锐边刮伤被连接件表面，同时引导垫圈顺利卡入螺栓与被连接件之间的间隙，降低装配时的卡滞概率。

　　在实际选型使用时需要注意，这类弹性垫圈不适用于高强度冲击载荷下的永久防松场景，通常需要配合双螺母、螺纹胶等其他防松方式共同使用，但在绝大多数常规振动工况下，单独使用该标准弹性垫圈即可满足防松要求，同时兼具成本低、装配便捷、通用性强的优势，是机械结构设计中应用最广泛的标准防松零件之一。建模过程中对垫圈的弹性形变区间也做了对应模拟验证，确保垫圈在被压平至设计厚度时，产生的反弹力处于标准要求的区间内，既不会因为弹力过大导致螺纹预紧时额外增加拧紧扭矩，也不会因为弹力不足无法起到防松作用。
