工业级Z激光H6-M18安装固定模组

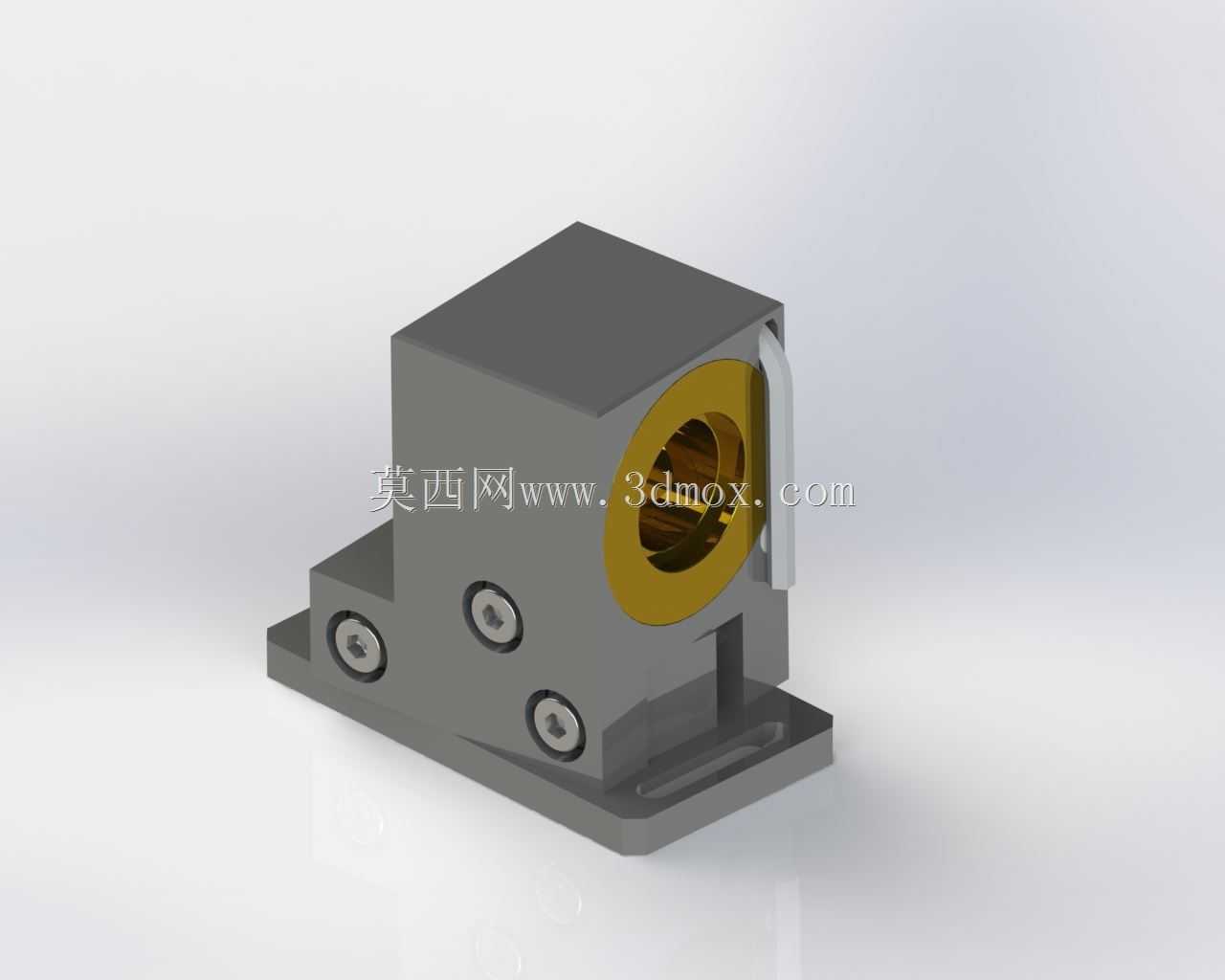

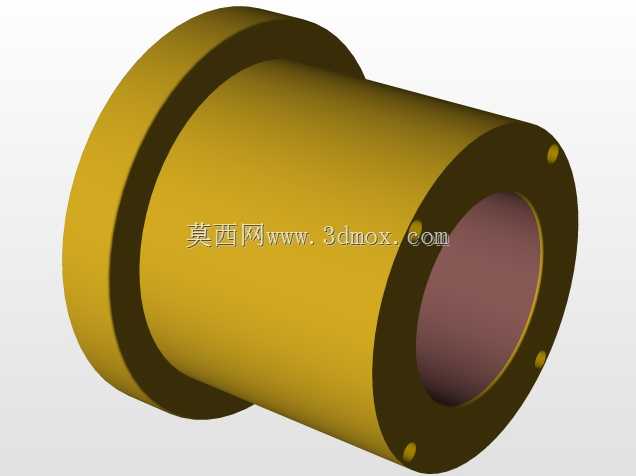

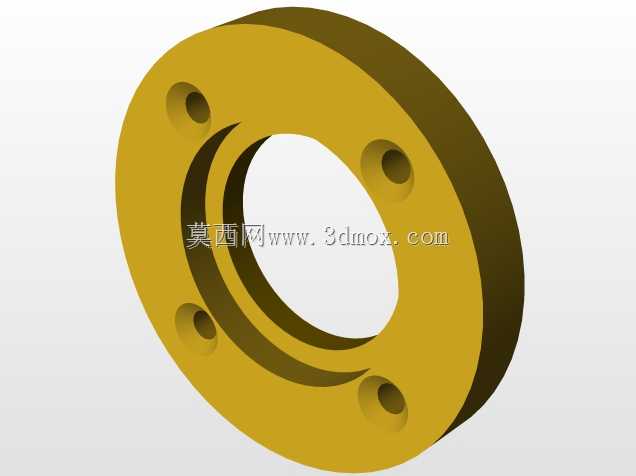

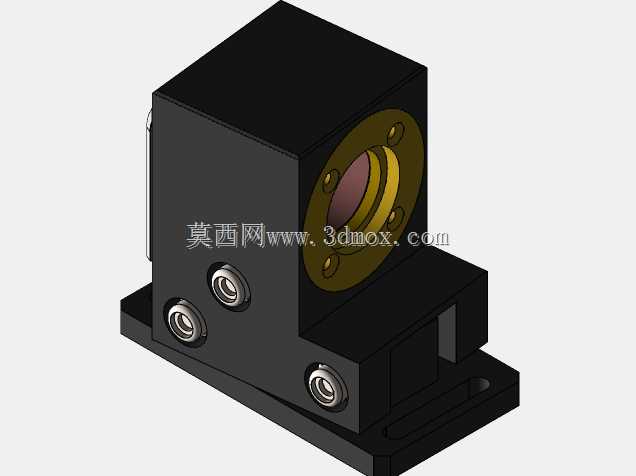

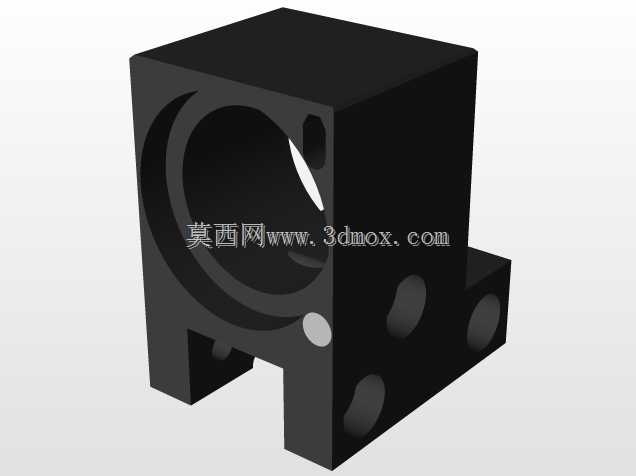

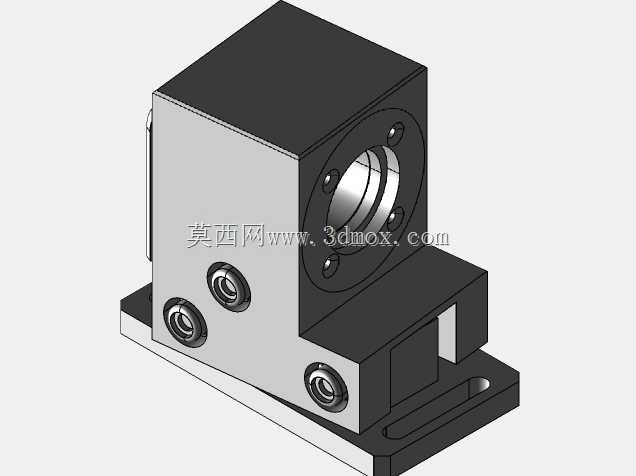

　　这款激光安装模组的设计核心围绕工业现场的激光定位、标线、触发检测类场景展开，在自动化产线的工件对位、物流分拣的格口定位、加工设备的走刀路径预标定、AGV小车的路径导航触发场景中都能适配。从结构布局来看，主体采用一体式铣削成型的安装基座，底部预留的沉头安装孔位可直接适配M6规格的内六角螺栓，安装时可根据现场布线需求选择正面锁付或侧面锁付两种方式，基座侧面的三个调节螺钉采用细牙螺纹设计，单圈调节进给量控制在0.2mm，可实现激光出射角度的三轴微调，调节完成后可通过侧面的紧定螺钉锁死，避免设备运行过程中因振动产生角度偏移。前端的黄色防护圈采用POM材质加工，既可以在安装时避免激光镜头被金属基座刮花，也能在日常使用中阻挡切削液飞溅、

　　粉尘附着对镜头造成的污损，防护圈与基座采用过盈配合加厌氧胶固定的方式，长期在-10℃到60℃的工业环境下使用也不会出现松脱。整个模组的外形尺寸控制在42mm×38mm×55mm的范围内，安装时预留的侧边间隙不小于8mm即可完成布线与调节操作，不会占用过多的设备安装空间，适配M18规格的标准激光头安装口径，可直接替换同规格的市面常见激光传感组件，无需重新加工安装孔位。设计过程中特意将出线槽设置在模组的侧后方，可兼容直径3mm到5mm的屏蔽线缆，线缆接入后可通过基座上的压线片固定，避免设备拖拽导致的接线松脱。基座的表面采用硬质阳极氧化处理，表面硬度达到HV400以上，在有轻微摩擦、粉尘冲刷的场景下也能长期保持安装基准面的平面度，

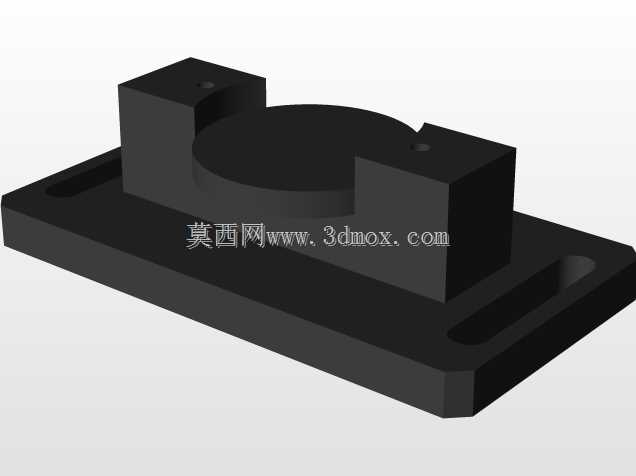

　　不会因为表面磨损导致安装精度下降。在实际选型适配时，这类模组常被用在包装设备的封切位置定位、木工机械的锯片走刀标线、电子组装产线的元件引脚对位检测场景，相比塑料外壳的简易激光固定座，金属基座的抗形变能力更强，在设备长期运行产生的持续振动环境下，激光出射角度的偏移量可控制在0.1度以内，能大幅减少日常校准的维护频次。结构设计上没有采用多余的装饰性结构，所有的外部特征都服务于安装、调节、防护的实际功能，基座底部的定位凸台可卡入安装板的预加工定位槽内，初次安装时无需反复调整位置即可快速对准基准，大幅缩短现场安装调试的耗时。调节螺钉的端部采用尼龙顶头设计，顶紧激光头外壳时不会对金属外壳造成压痕，后续更换激光头时也不会出现卡滞的问题。
