班纳155328型圆柱螺纹接近传感器结构

　　在自动化产线的工位检测环节，这类圆柱螺纹式接近传感器的应用覆盖范围极广，从输送线的工件到位检测、工装夹具的夹紧确认，到自动化设备的运动部件限位、物料有无判别，都能看到同结构产品的身影。这款传感器采用标准圆柱螺纹外壳设计，主体检测端为外螺纹结构，配套同规格锁紧螺母即可完成安装固定，安装时可根据实际检测距离需求，沿螺纹轴向调整探头伸出长度，调整到位后通过两端锁紧螺母锁死，即可保证检测位置的稳定性，无需额外设计复杂的安装支架，能大幅降低设备安装环节的加工与装配成本。

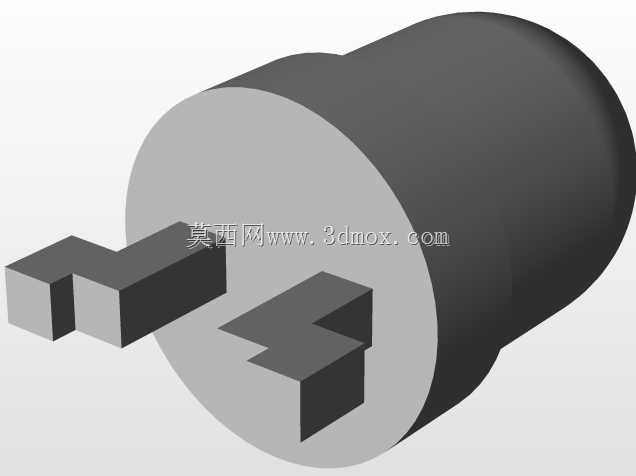

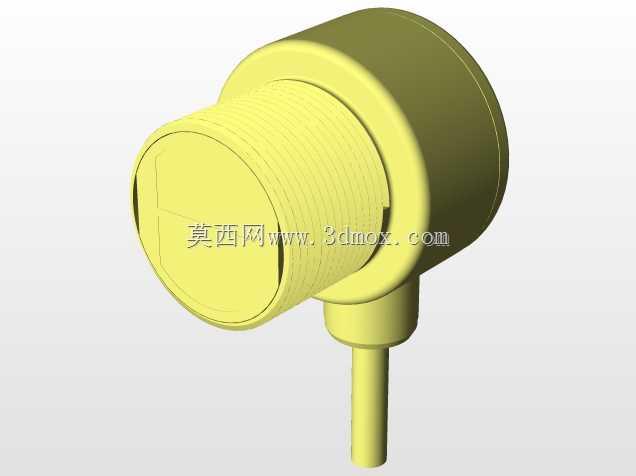

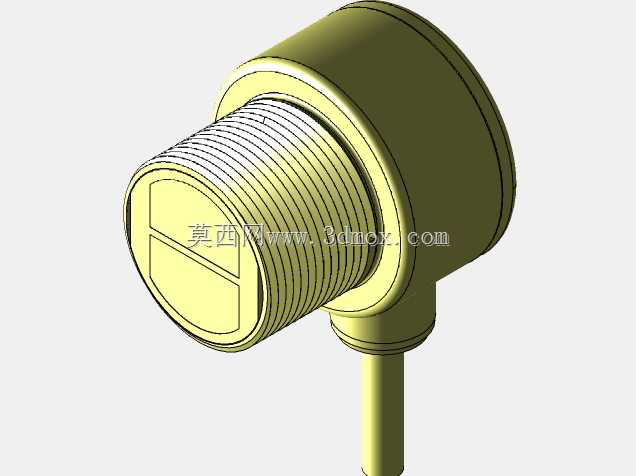

　　从结构设计来看，这款传感器的感应端面为平整圆形结构，无突出的感应触头，属于非接触式检测器件，工作过程中无需与被检测金属工件发生机械接触，不会因为长期碰撞、摩擦出现触头磨损问题，能在多粉尘、轻度油污的工业现场长期稳定工作，相比接触式行程开关，其无机械磨损的特性能大幅降低设备运维的备件更换频率。传感器尾部采用侧出引线结构，出线方向与传感器主体轴向垂直，这种出线设计能适配安装空间局促的工位，当传感器安装在设备侧壁、工装内部等轴向空间不足的位置时，侧出引线不会因为设备部件的往复运动出现引线弯折、拉扯断裂的问题，引线根部做了加厚的应力释放结构，能缓冲设备运行过程中产生的振动对引线连接部位的拉扯力，避免引线根部断线失效。

　　从安装边界尺寸来看，这款传感器的主体圆柱直径适配行业通用的安装开孔尺寸，螺纹段长度覆盖常规设备安装板的厚度范围，不管是安装在厚度2-5mm的钣金设备护板上，还是安装在厚度10mm以内的铝型材安装面上，都有足够的螺纹长度配合螺母完成锁紧。传感器尾部的出线护套直径控制在合理范围，不会因为护套过粗导致安装时与周边结构发生干涉，在做三维布局设计时，只需预留出传感器主体的圆柱安装空间，以及尾部引线的弯曲半径空间即可，无需额外预留过大的操作空间，能有效提升设备内部的空间利用率。

　　在功能特性层面，这类电感式接近传感器仅对金属材质的被检测物产生感应，不会受到现场非金属碎屑、塑料工件、切削液飞溅的干扰，检测响应速度能匹配高速运动工件的检测需求，在输送线运行速度达到每分钟数十米的工况下，依然能准确捕捉到工件的到位信号，不会出现漏检、误触发的问题。传感器的外壳采用高强度工程塑料材质，具备一定的耐冲击、耐油耐腐性能，能适配机加工车间、装配产线、物流分拣线等多种常规工业场景的使用需求，外壳的密封结构能阻挡日常的粉尘、飞溅液体侵入传感器内部，保证内部电路的稳定运行。

　　在做设备三维建模设计时，这类标准传感器的模型还原重点在于螺纹段的尺寸精度、锁紧螺母的配合间隙、尾部引线的出线方向与最小弯曲半径，很多新手建模时容易忽略引线的应力释放段结构，导致实际装配时引线与周边结构发生干涉，或是螺纹段长度建模偏短，导致实际安装时无法完成螺母锁紧。建模过程中需要注意感应端面与螺纹段的同轴度，保证传感器安装后感应端面与被检测面平行，避免因为安装倾斜导致实际检测距离缩短，出现检测不稳定的问题。另外传感器尾部的出线位置需要与主体结构做平滑过渡，不能出现直角锐边，避免实际生产组装时划伤引线外皮，造成线路短路隐患。

　　在设备选型匹配阶段，需要结合实际检测工位的被检测物材质、检测距离、安装空间来确认适配性，这款传感器的螺纹安装方式属于行业通用结构，能与同规格的其他品牌传感器实现安装互换，在设备运维阶段更换备件时无需重新加工安装孔，能大幅缩短故障停机时间。在布局传感器安装位置时，需要注意相邻两个同类型传感器之间的安装间距，避免距离过近出现相邻传感器的磁场互相干扰，导致检测信号误触发，通常需要预留至少两倍传感器直径的相邻间距，才能保证各自的检测精度不受影响。同时要注意传感器感应端面与被检测金属面的平行度，当被检测面为倾斜面时，需要对应调整传感器的安装角度，保证感应区域正对被检测面，避免有效检测距离衰减。
