多刃组合式铣削刀具结构三维设计

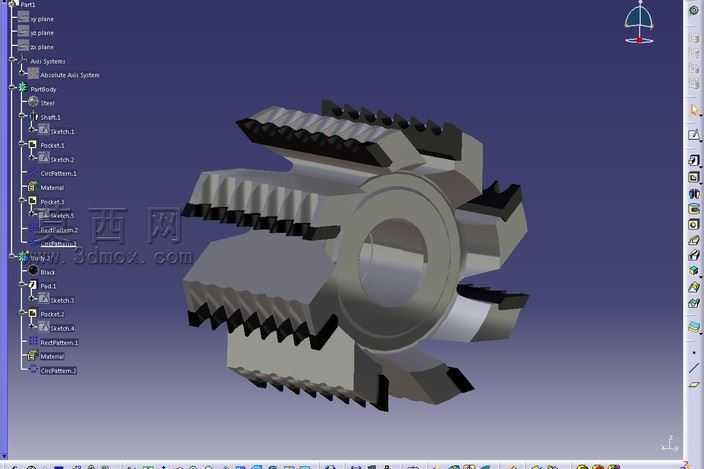

本作品为面向木材切削加工场景设计的多刃组合式铣削刀具三维模型，采用CATIA软件完成全参数化建模与结构装配设计，建模过程严格遵循机械加工刀具的实际生产尺寸规范，对刀具的每一处结构细节都做了精准还原。模型整体采用轮盘式主体结构，中心设置标准安装通孔，用于与机床主轴完成定位装夹，孔壁与端面的尺寸公差在建模阶段就做了参数化约束，可直接适配对应规格的铣削设备装夹要求。刀具主体沿圆周方向均匀排布多组切削刃组，每组刃组采用分层错齿排布设计，不同层的切削刃沿轴向错开一定角度，既可以保证切削过程中每齿进给量均匀分布，降低单次切削的冲击载荷，也能有效避免木材切削过程中出现的劈裂、毛刺等加工缺陷，提升加工表面的光洁度。建模过程中对每一片切削刃的前角、后角、刃倾角都做了精准的参数化定义，刃口部分做了细微的倒角处理，还原实际硬质合金切削刃的结构特征，同时对刀体与切削刃的装配贴合面做了贴合约束，保证装配结构不存在干涉问题。材质设计上，刀体主体部分采用合金结构钢的金属材质渲染，还原金属件的哑光金属质感与表面机加工纹理，切削刃部分采用硬质合金的深灰近黑材质，突出刃口的高硬度质感，与刀体主体形成清晰的材质区分，整体渲染效果真实还原了实际铣削刀具的外观特征。结构设计上充分考虑了木材加工的切削特性，多刃组合的结构可以在单次走刀过程中完成大宽度面的铣削加工，错齿排布的刃型可以有效分散切削阻力，降低加工过程中的振动与噪音，同时可拆卸的刃组结构也方便后续使用过程中更换磨损的切削刃，提升刀具的整体使用寿命。整个模型的装配层级清晰，特征树结构规整，每一个零件都可单独编辑参数，可直接用于后续的工程图导出、加工仿真以及刀具切削性能验证等环节，为木材加工铣削刀具的设计优化、教学演示提供了精准的三维数字模型支撑。
