可转位玉米铣削刀具结构设计

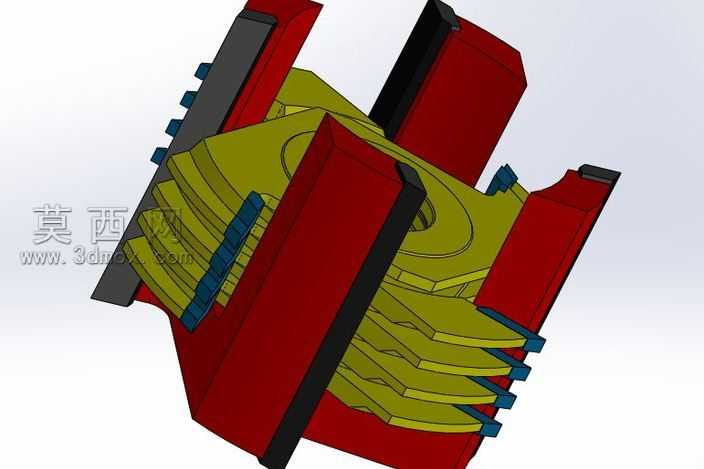

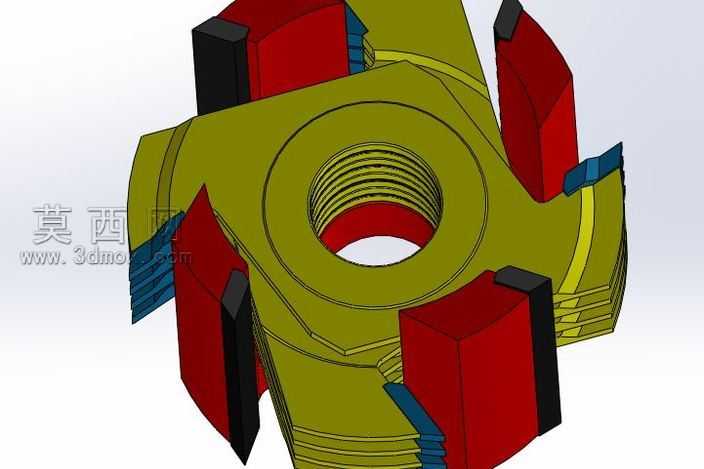

本模型为可转位玉米铣削刀具，采用三维参数化建模方式完成整体结构设计，建模过程中优先保证刀具各功能部件的装配精度与运动干涉校验。刀体主体采用合金钢材质预设，建模时对中心安装螺纹孔做了精确的螺纹特征拟合，保证与机床主轴的安装配合公差符合机械加工标准，刀体周向均匀分布四组刀夹安装位，错位排布的刀槽设计可实现大余量切削时的分屑效果，降低单次切削负载。刀夹部分采用模块化设计，每个刀夹可独立装夹硬质合金刀片，刀片通过压块与紧固件固定在刀夹上，建模时对刀片的切削角度做了参数化定义，前角、后角、刃倾角均参考木材铣削加工的工艺参数设置，兼顾切削锋利度与刀片耐用度。刀体与刀夹的配合面做了定位止口设计，保证刀片更换后的重复定位精度，减少换刀后的对刀时间。渲染阶段对不同部件赋予差异化材质：刀体采用氧化发黑的金属材质，呈现暗橄榄绿的金属质感，刀夹与压块采用淬火钢的深灰金属质感，硬质合金刀片采用红棕色硬质合金材质，垫片采用蓝色工程塑料材质，通过材质区分清晰展现各部件的装配关系与功能分区。设计思路围绕木材加工的大余量铣削场景展开，错位排布的多刃结构可实现连续切削，减少切削冲击，模块化的刀片装夹结构可在刀片磨损后快速更换，无需整体报废刀体，降低使用成本，中心螺纹孔的大尺寸设计可适配大扭矩的铣削主轴，满足重切削场景的安装需求，整体结构经过装配干涉检查，所有运动部件无干涉，可直接用于后续的工程图导出与加工工艺编制。
