空间结构桶形穹窿拱顶三维设计

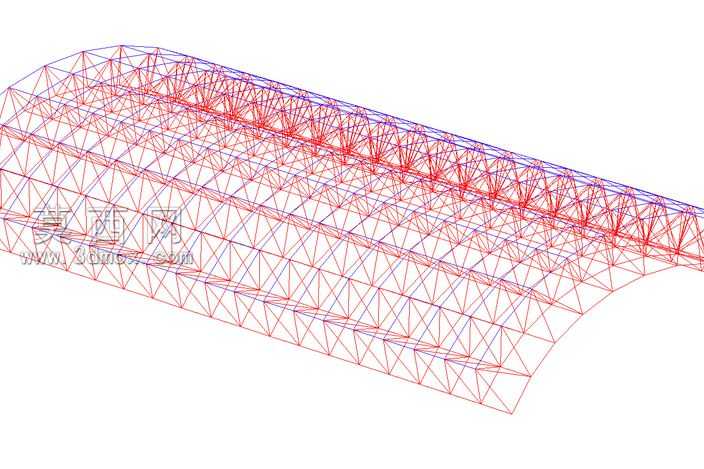

本作品为桶形穹窿空间拱顶结构的三维建模成果，建模过程依托三维设计软件完成，整体采用线框可视化模式呈现结构逻辑，清晰展现每一根杆件的连接关系与排布规律。建模初期首先确定拱顶的纵向延伸跨度与横向起拱弧度，以平滑的柱面曲线作为穹窿的轮廓基准，沿纵向等距划分横向桁架单元，每个横向单元采用三角形桁架受力形式，保证横向荷载下的结构稳定性。沿纵向设置多道通长的弦杆构件，将所有横向桁架单元串联为整体，同时在相邻横向单元之间布置交叉斜腹杆，形成连续的空间三角网格体系，从根源上避免结构出现几何可变体系，保障整体结构的刚度与受力合理性。材质设定上，所有杆件默认采用钢结构常用的金属材质属性，线框模式下以红、蓝两色区分上弦杆、下弦杆与腹杆，便于快速识别不同受力属性的构件，若切换至实体渲染模式，可赋予杆件哑光银灰色金属漆材质，添加细微的表面粗糙度参数，模拟真实钢结构构件的表面质感，同时可添加环境光遮蔽效果，凸显杆件交接节点的构造细节。设计过程中重点考量大跨度空间结构的受力传递路径，竖向荷载通过腹杆传递至上下弦杆，再沿纵向传递至两端的支撑结构，风荷载与水平荷载则通过交叉斜腹杆形成的抗侧力体系消解，所有杆件的交汇节点均采用共节点处理，保证模型导入有限元分析软件时可直接进行受力计算，无需额外处理节点约束。整体模型严格遵循空间网格结构的设计规范，杆件排布疏密有致，在保证结构承载力的前提下尽可能优化杆件数量，降低整体结构自重，弧形轮廓流畅顺滑，无生硬的折线转折，完整还原桶形穹窿的舒展形态，可用于建筑结构方案展示、力学教学演示、大跨度场馆设计参考等场景，模型结构逻辑清晰，构件分层明确，支持后续的构件深化、工程量统计、施工模拟等拓展应用。
