SMC标准CD85N16-100-A迷你气缸三维设计

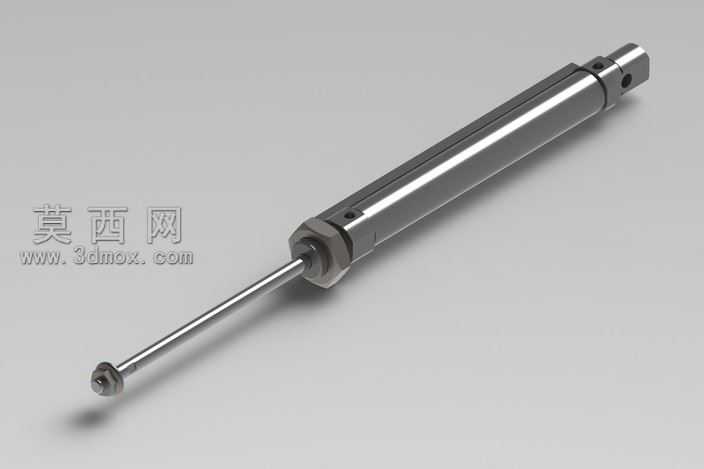

本作品为符合SMC标准规格的CD85N16-100-A型迷你气缸三维建模作品，建模过程严格遵循该型号气缸的官方尺寸参数与结构规范，完整还原了产品的全部装配细节与外观特征。建模阶段以参数化设计思路为核心，先通过草图绘制气缸筒身的截面轮廓，利用旋转特征生成缸筒主体结构，再依次构建活塞杆、前端盖、后端盖、密封安装槽、杆端连接螺纹、进出气接口等独立零部件，所有配合尺寸均按照行业标准设定公差范围，保证各部件装配关系准确，可实现虚拟装配下的运动仿真验证。材质与渲染环节针对不同部件的实际材质属性进行区分设置：缸筒部分采用黄铜金属材质，调整金属粗糙度、反射率参数还原金属表面的细腻光泽与金属质感；活塞杆部分采用抛光不锈钢材质，设置较高的镜面反射度与较低的粗糙度，模拟活塞杆表面的高光镀铬效果；端盖、密封件等部件分别对应铝合金、丁腈橡胶的材质属性，调整漫反射、凹凸贴图参数还原不同材质的视觉差异，渲染阶段采用三点布光方案，主光源提供主要照明突出金属部件的高光轮廓，辅光源弱化阴影死角，环境光提升整体画面的通透度，最终呈现的渲染效果清晰展现气缸的整体结构与材质细节。结构设计上完整还原了该型号气缸的单杆双作用结构特征，明确区分了无杆腔与有杆腔的结构分界，还原了端盖处的密封安装位、缓冲结构预留位、杆端的外螺纹连接结构与安装螺母，缸筒外壁的光滑圆柱面特征、进出气口的螺纹接口结构均做了精细化建模，没有遗漏关键的结构细节。设计过程中优先保证模型的可编辑性与工程实用性，所有特征均保留完整的建模历史，可根据实际需求调整缸径、行程等核心参数生成同系列不同规格的气缸模型，模型结构完整无破面、无重叠面，可直接用于气动回路虚拟仿真、自动化设备装配干涉检查、产品宣传渲染素材制作等多个场景，能够帮助设计人员快速完成包含该型气缸的设备整体装配设计，减少标准件重复建模的工作量，提升机械设计的整体效率。
