三爪式压力机轴承拆卸拉马工装

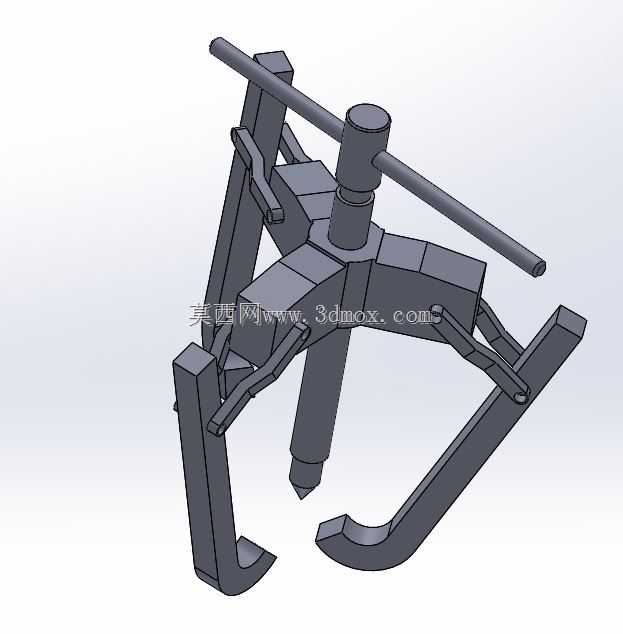

　　在设备维保车间、产线抢修班组以及机械装配工位上，过盈配合轴承的拆卸一直是高频且容易出问题的作业环节。轴承内圈与轴颈之间通常采用过渡或过盈配合，外圈与轴承座孔也常存在紧配，直接敲击不仅会损伤轴面、滚道和保持架，还可能把冲击力传递到相邻齿轮、密封件甚至箱体结合面，造成二次返修。这套三爪拉拔工装正是围绕压力机轴承拆卸场景搭建，整体采用中心施压螺杆配合三向钩爪的布局，作业时将三根钩爪均匀勾住轴承外圈或内圈的受力端面，顶部横杠作为转动加力杆，旋转中央施压螺杆，让螺杆顶尖顶在轴端中心孔上，随着螺纹进给，钩爪带动轴承沿轴向平稳退出，全程施力方向与轴中心线保持重合，避免偏载撬弯工件。

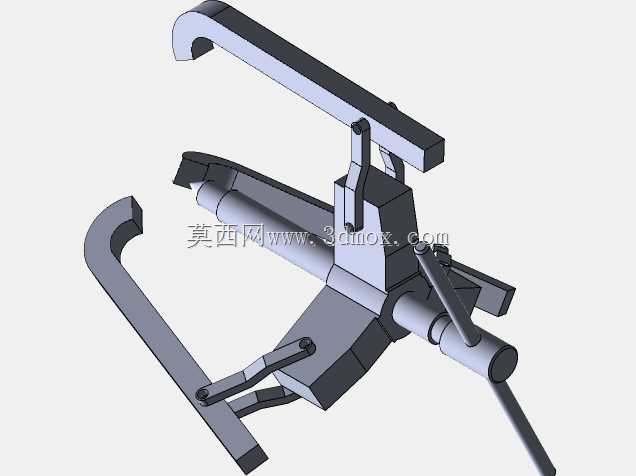

　　从结构设计思路来看，三根钩爪并非简单等长直杆，而是做了弯折避让造型：爪身先从中心架体向外延展，再向下弯折形成钩头，钩头末端带内勾卡位，能够卡入轴承端面与相邻台阶之间的狭小间隙。架体与爪臂之间采用铰接连接，爪臂可随被拆轴承外径小幅张开或收拢，适配一定直径范围内的轴承件，不用针对每一种轴承单独更换卡爪。中央施压螺杆采用大螺距传动螺纹，配合顶端光杆穿装的横向加力杆，操作人员无需额外配套扳手，穿入加力杆后即可获得较大扭矩，螺杆下端做顶尖锥头，顶紧轴端中心孔后自动定心，防止施压过程中滑移跑偏。

　　实际现场使用中，这类工装常出现在冲床、曲柄压力机的曲轴轴承维保、电机端盖轴承更换、减速机输入输出轴轴承拆解等工况。压力机设备的曲轴支承轴承往往承载大、配合紧，设备运行多年后轴承外圈与座孔、内圈与轴颈之间还会混入油污、锈蚀，徒手或用普通两爪拉马很难均匀受力，两爪结构受力点呈180度分布，拉拔时轴承容易偏斜卡滞，甚至把轴承外圈拉裂；三爪沿圆周近似120度均布，三个受力点同步承载，轴承端面受力更均衡，退出过程中保持轴线平直，不会刮伤轴颈配合面。钩爪的弯折段特意留出了避让空间，当轴承旁边存在轴肩、端盖法兰、锁紧螺母等突出结构时，爪身可以跨过外围障碍物，仅让钩头贴合轴承受力端面，不用提前拆除周边全部附件，大幅缩减拆机工序。

　　外形与安装边界方面，整套工装收拢状态下钩爪内侧间距覆盖中小型号压力机轴承的常见外径，张开到极限位置时可适配更大尺寸的带座轴承，中央螺杆的有效行程满足常规轴承从配合段完全拔出的距离需求，作业前只需确认轴端中心孔完好、轴承端面有可供钩头卡位的裸露边，将三爪依次勾挂到位，再微调架体角度让顶尖与轴端中心孔对正，即可旋转加力杆进给。架体主体采用厚实的型钢式拼接结构，爪臂截面做了加宽处理，承受拉拔反力时不易发生弹性张开变形，铰接销轴位置传递拉力，作业过程中不会出现爪臂脱钩的情况。横向加力杆长度兼顾操作力矩与工位空间，在设备周边狭窄的维保区域内也能完成转动操作，不会被机身侧板干涉。

　　建模过程中各活动铰接位置均保留了真实装配间隙，爪臂的转动范围、螺杆的进给行程都按照实际工装的运动逻辑搭建，既可以用于维保工装的结构校核，也能作为拆装作业演示、工装选型参考的三维载体，帮助工艺人员提前判断钩爪与被拆轴承、周边箱体结构是否存在干涉，提前调整爪臂长度或钩头卡位形式，避免现场作业时工装与设备部件磕碰。
