立式单缸往复式蒸汽动力装置结构

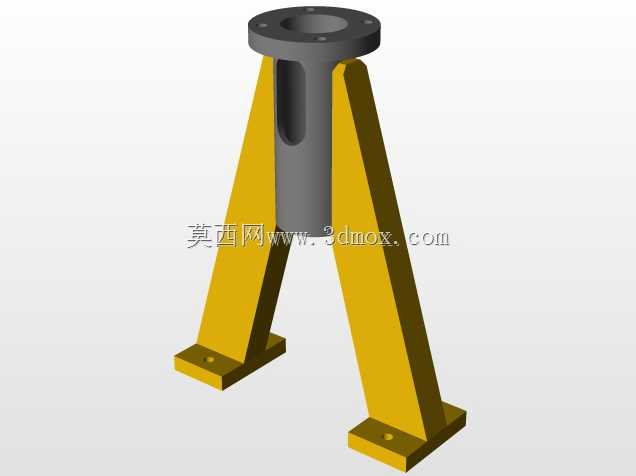

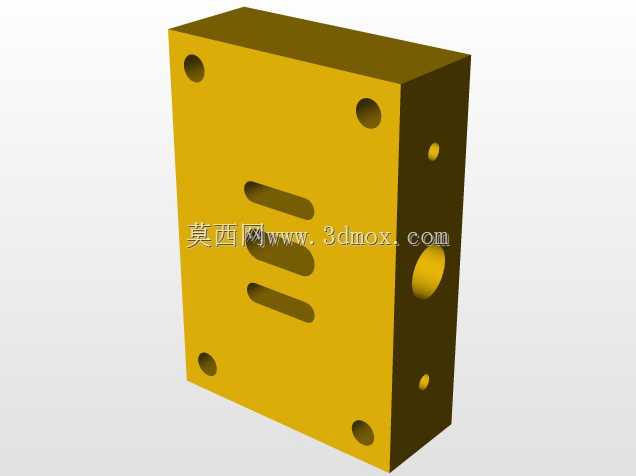

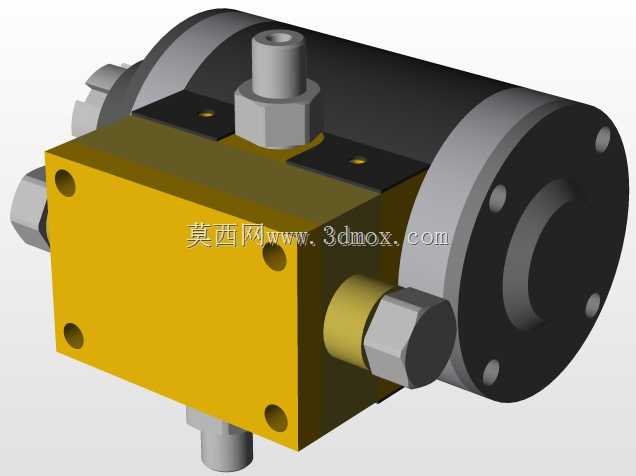

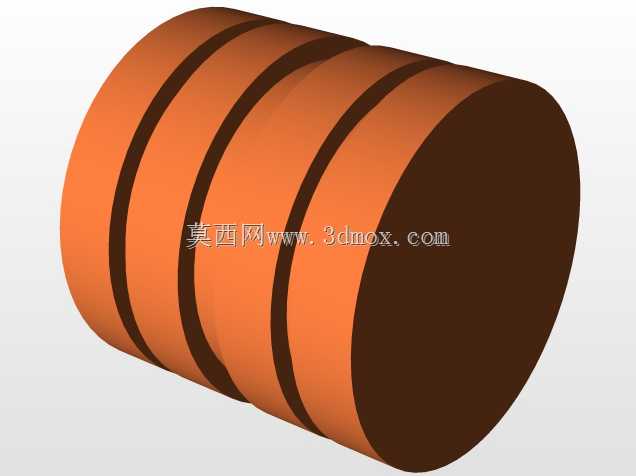

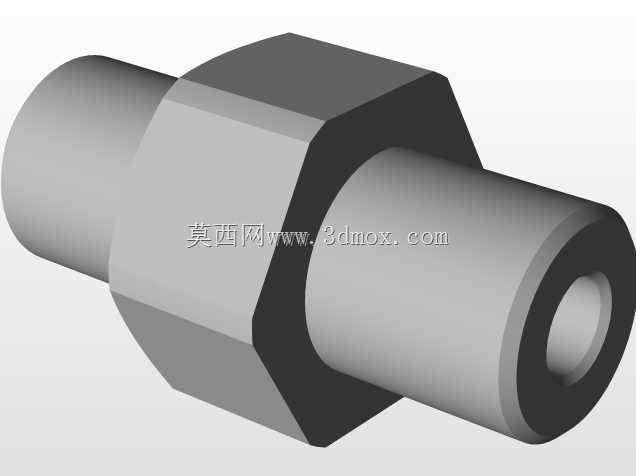

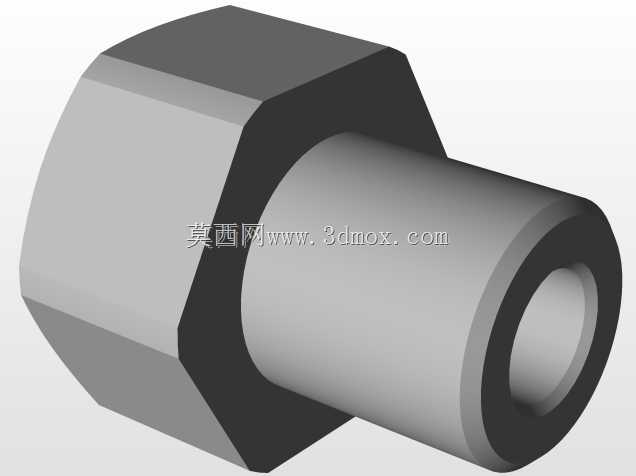

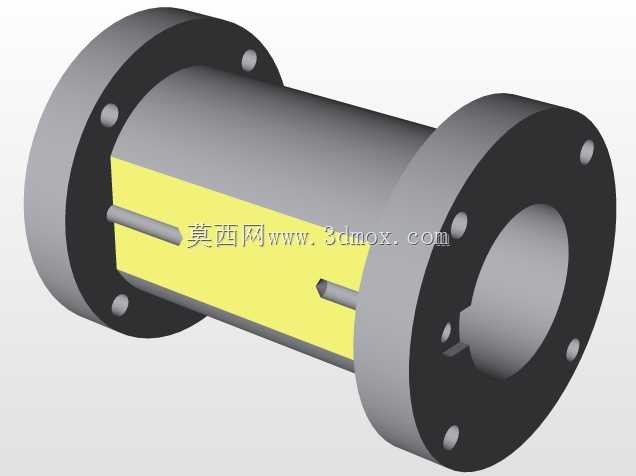

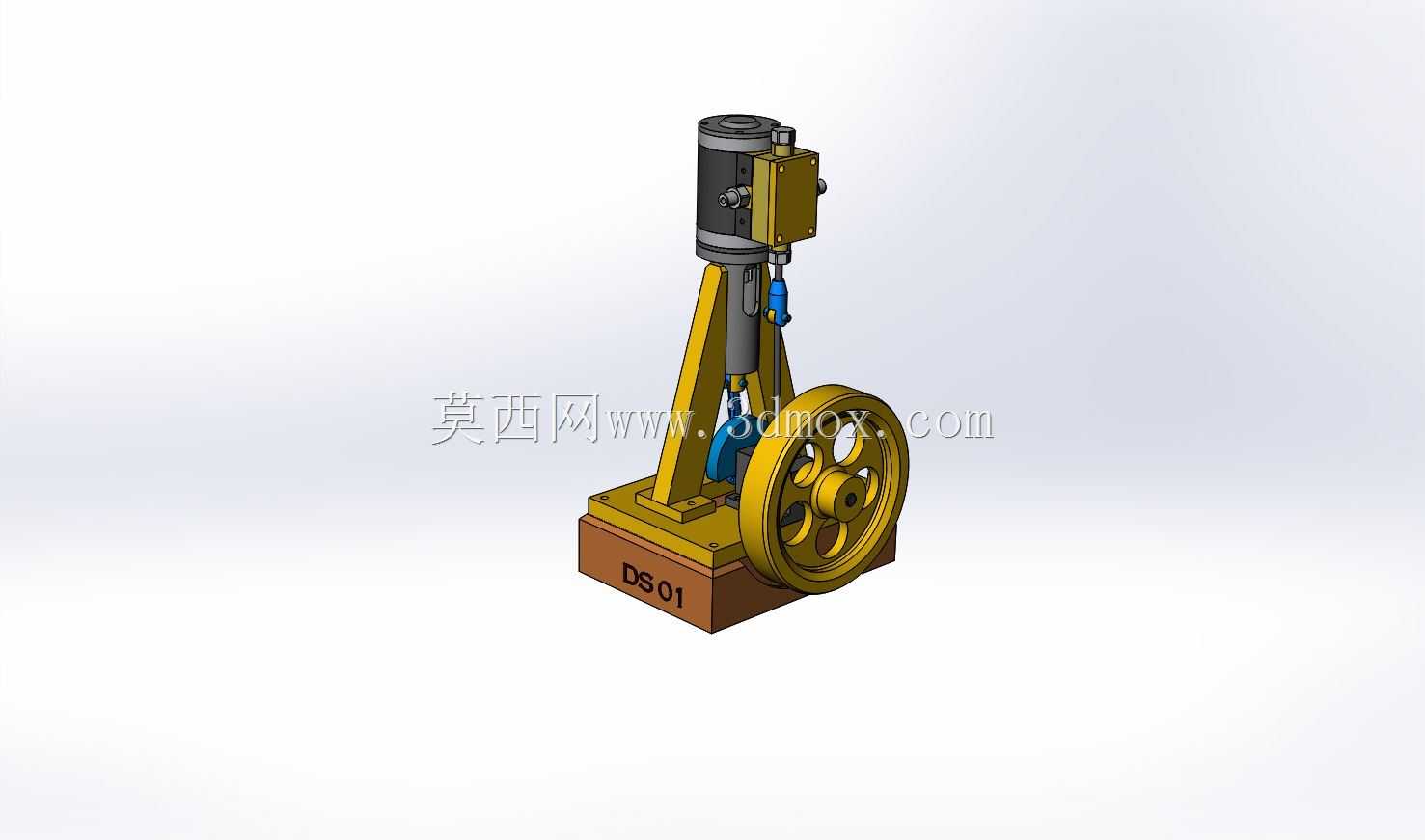

　　这套立式单缸往复动力结构，常见于小型教学演示装置、复古动力模型以及微型工业动力试验场景，核心作用是将蒸汽压力能转化为旋转机械能输出，可适配小型发电机、微型水泵、教学演示台等需要低转速大扭矩动力输入的配套设备。从结构布局来看，整体采用立式安装设计，上部为缸体组件，集成了进气阀、排气阀与活塞连杆机构，缸体侧面布置的阀组模块负责控制进排气时序，保证活塞在缸筒内完成规律的往复运动，缸体顶部预留了蒸汽输入接口，可直接对接外部蒸汽发生装置的管路，接口处做了密封面设计，能耐受常规低压蒸汽的工作压力，避免工作过程中出现蒸汽泄漏影响动力输出效率。中部的支撑机架采用斜撑式三角结构，两根倾斜的支撑臂从底部基座向上收拢承托上部缸体，

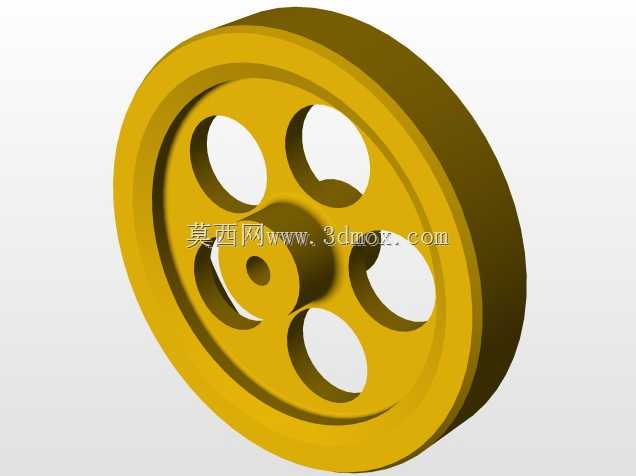

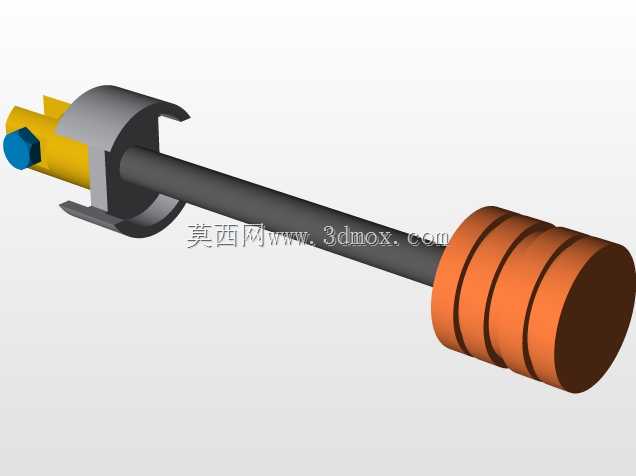

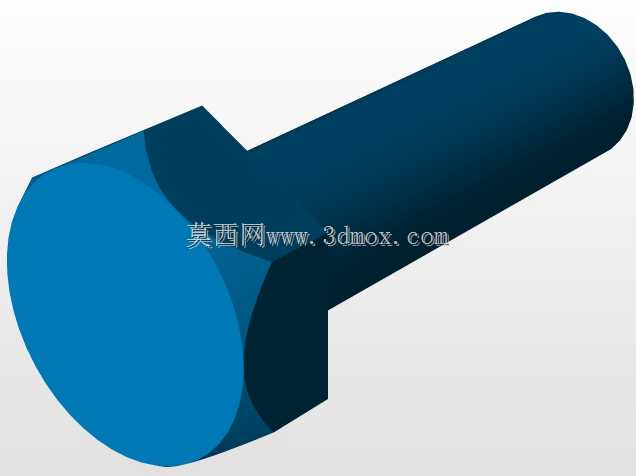

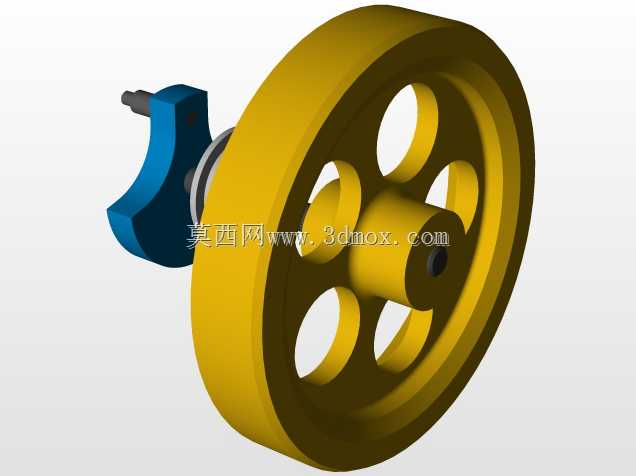

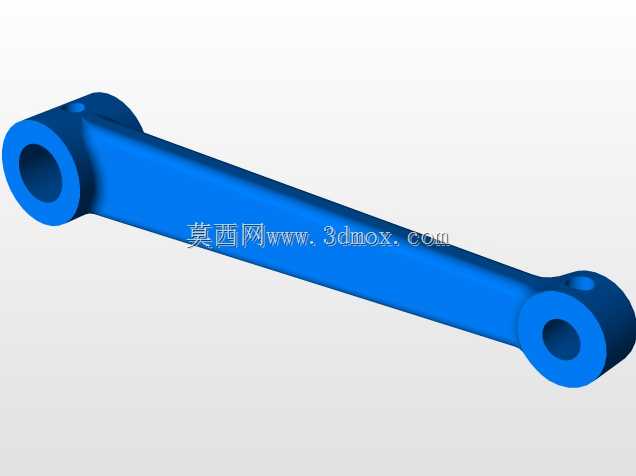

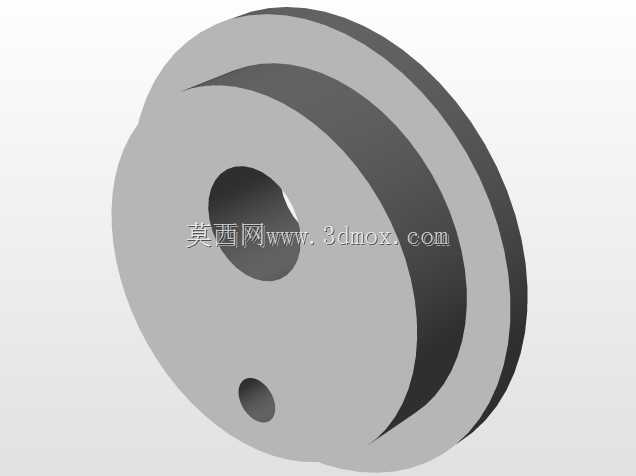

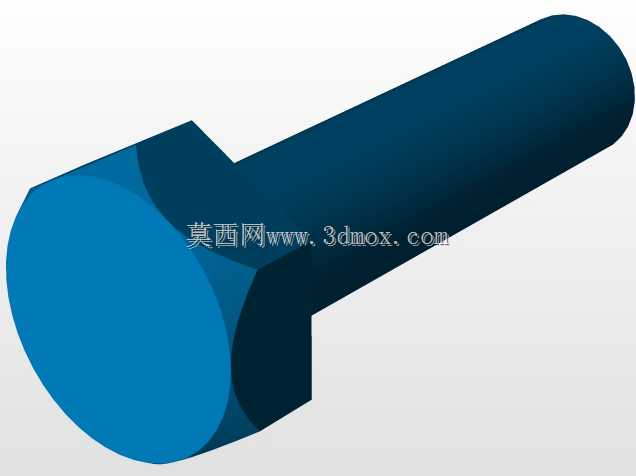

　　这种结构能有效抵消活塞往复运动产生的侧向冲击力，避免长期运行后机架出现形变偏移，支撑臂与缸体、基座的连接位置都做了加强筋处理，可承受设备运行时的持续振动载荷，保证整体结构的运行稳定性。下部的基座为方形铸铁式结构，底部平整，可直接通过螺栓固定在安装平台上，基座侧面标注的定位标识可帮助安装时快速对齐动力输出轴的中心高度，减少安装调试时的对中工作量，基座上预留的四个安装孔位适配常规的M6固定螺栓，安装边界尺寸控制在极小范围内，不需要占用过大的安装台面空间，适合桌面级试验台或者小型设备的集成安装。动力输出端采用大直径带轮结构，带轮与曲轴直接连接，活塞的往复运动通过连杆转化为曲轴的旋转运动，再通过带轮将动力向外输出，

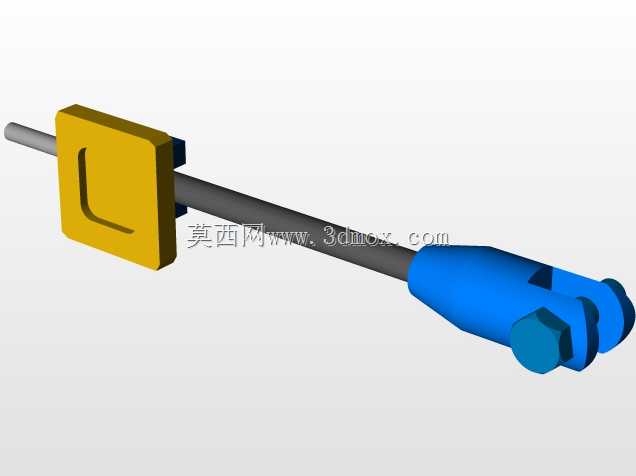

　　大直径带轮的设计一方面可以储存部分旋转惯量，让动力输出更平稳，避免活塞往复运动带来的转速波动，另一方面也方便通过皮带对接不同的负载设备，可根据负载需求更换不同直径的从动轮来调整输出转速。设计过程中，首先考虑的是运动部件的干涉问题，活塞的行程长度、连杆的摆动范围、带轮的旋转半径都经过反复校核，保证全行程范围内所有运动部件都不会与支撑机架、阀组管路产生碰撞，曲轴的偏心距经过匹配计算，既保证足够的动力输出扭矩，又不会让活塞侧向力过大加剧缸筒磨损。阀组的布置位置特意选在缸体侧面靠近上部的位置，缩短了进排气通道的长度，减少蒸汽在通道内的压力损失，提升能量利用效率，阀组的操纵杆延伸到机架外侧，方便手动调整进排气量来控制设备转速。从安装边界来看，

　　整体设备的重心落在基座中心位置，即使在最大转速运行时也不会出现倾覆风险，不需要额外加装配重固定，设备的横向宽度主要由带轮直径决定，纵向长度由缸体与基座的前后尺寸决定，安装时只需要保证输出带轮与负载带轮的平面度误差在允许范围内，即可稳定传递动力。各运动部件的连接位置都预留了润滑注油点，日常维护时可直接通过注油点添加润滑油，减少运动副的磨损，延长设备使用寿命，缸体与活塞的配合间隙按照低压动力设备的标准设计，兼顾密封性能与运动顺滑度，不会出现卡滞或者内漏过大的问题。这种结构的设计逻辑完全围绕实用化展开，没有多余的装饰性结构，所有部件的形状、位置都服务于动力转换与稳定运行的需求，对于学习往复式动力机械结构、开展小型动力试验、制作复古动力模型的从业者来说，这套结构的尺寸配合、运动逻辑、安装方式都具备很高的参考价值，建模过程中对每个部件的装配关系都做了还原，可直接用于结构验证、运动仿真以及教学演示场景。
