带安装法兰的圆柱凸台机械零件

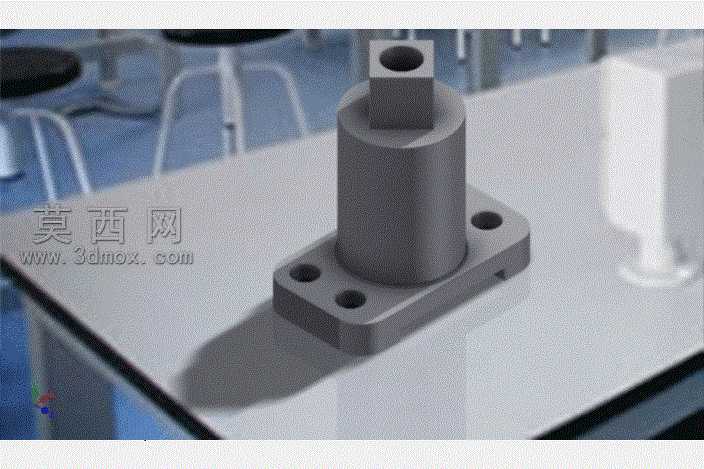

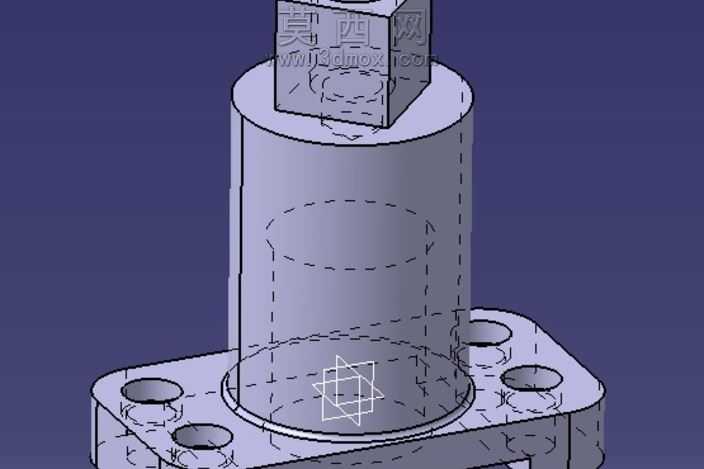

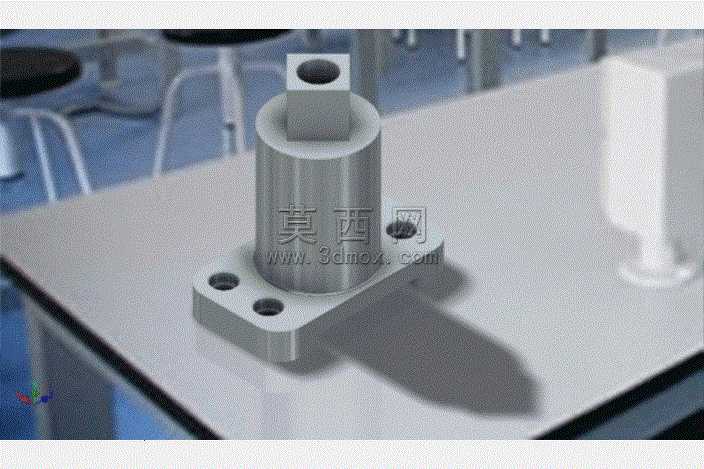

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中优先以基准平面、基准轴作为定位参考，保证各特征之间的几何约束关系准确，避免后续修改时出现特征报错。首先绘制底部法兰底座的二维草图，对矩形底座的四个边角做圆角过渡处理，同时在底座对应位置均匀布置四个贯通的安装孔，孔位与底座边缘的距离严格遵循机械安装的通用间距规范，保证后续装配时可与标准紧固件适配。完成底座特征后，以底座上表面中心为基准，向上拉伸生成圆柱主体结构，圆柱的高度与直径比例参考常规轴类支撑零件的设计比例，圆柱内部做空心贯通处理，既可以减轻零件整体重量，也能为内部走线、穿轴预留足够空间。圆柱顶部额外设置方形凸台结构，凸台与圆柱顶面采用同轴心约束，凸台的尺寸匹配上部对接零件的安装接口，凸台与圆柱衔接处做微小倒角处理，避免装配时出现棱边干涉。模型整体采用半透明线框显示模式，可清晰观察内部空心结构与各特征的位置关系，建模过程中所有特征均保留完整参数树，方便后续根据实际使用需求调整尺寸参数。材质方面默认采用金属哑光质感，模拟常用铝合金机加工零件的表面效果，未添加多余的装饰性纹理，重点突出零件本身的结构特征与装配关系。设计过程中充分考虑零件的加工工艺性，所有棱边均设置合理的倒角或圆角，避免加工时出现应力集中问题，安装孔的尺寸均对应标准螺栓规格，无需二次修改即可直接用于生产加工的参考。整体结构简洁规整，各部分特征的几何公差预留合理，既可以作为独立的机械支撑零件使用，也可作为大型装配体中的子部件进行调用，适配多种工业设备的安装支撑场景。
