带侧接接口的90度弯管式法兰接头

　　在流体输送管路系统的布局中，经常会遇到管路需要90度转向同时还要预留支路接口的场景，常规的标准法兰弯头仅能实现主管路的转向功能，若要额外增设支路测压、取样或者旁通管路，还需要额外拼接三通、短节等配件，不仅增加了管路的连接节点数量，提升了泄漏风险，也会占用更多的安装空间，在紧凑型设备的内部管路布局中，这种多配件拼接的方案往往会因为空间受限难以实施。这款弯管式法兰接头就是针对这类紧凑布局场景设计的集成式管路连接件，将90度弯头、法兰连接端、侧部支路接口整合为单一整体结构，减少了管路连接的密封面数量，从结构层面降低了管路泄漏的概率，同时也压缩了整体安装所需的空间尺寸。

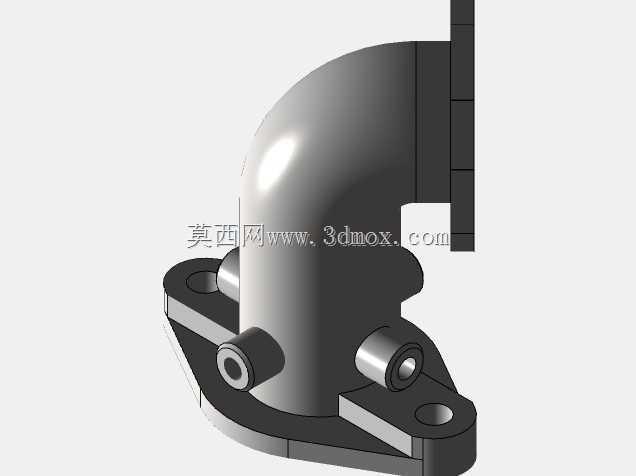

　　从结构设计来看，主体流道为平滑过渡的90度圆弧弯道，内壁没有突兀的折角或者台阶，流体经过弯道时的局部阻力系数远低于直角拼接的管路结构，能够有效降低管路系统的压力损失，减少输送过程中的能耗，对于输送带有少量固体颗粒的流体介质时，平滑的流道也能减少颗粒在弯道处的沉积，降低管路堵塞的风险。上端的连接端为方形法兰结构，法兰端面加工有密封槽位，安装时可以适配平垫、O型圈或者金属缠绕垫等不同类型的密封件，能够满足不同压力等级、不同介质特性的管路密封需求，法兰上的安装孔位按照标准节圆尺寸排布，能够和同规格的法兰端盖、设备接口直接匹配，不需要额外加工转接板。下端的安装底座为带安装耳的支撑结构，两个对称分布的安装耳上开有通孔，安装时可以通过螺栓将整个接头固定在设备机架或者预埋的安装板上，避免管路运行过程中因为流体冲击、设备振动导致接头位置偏移，提升管路系统的运行稳定性。

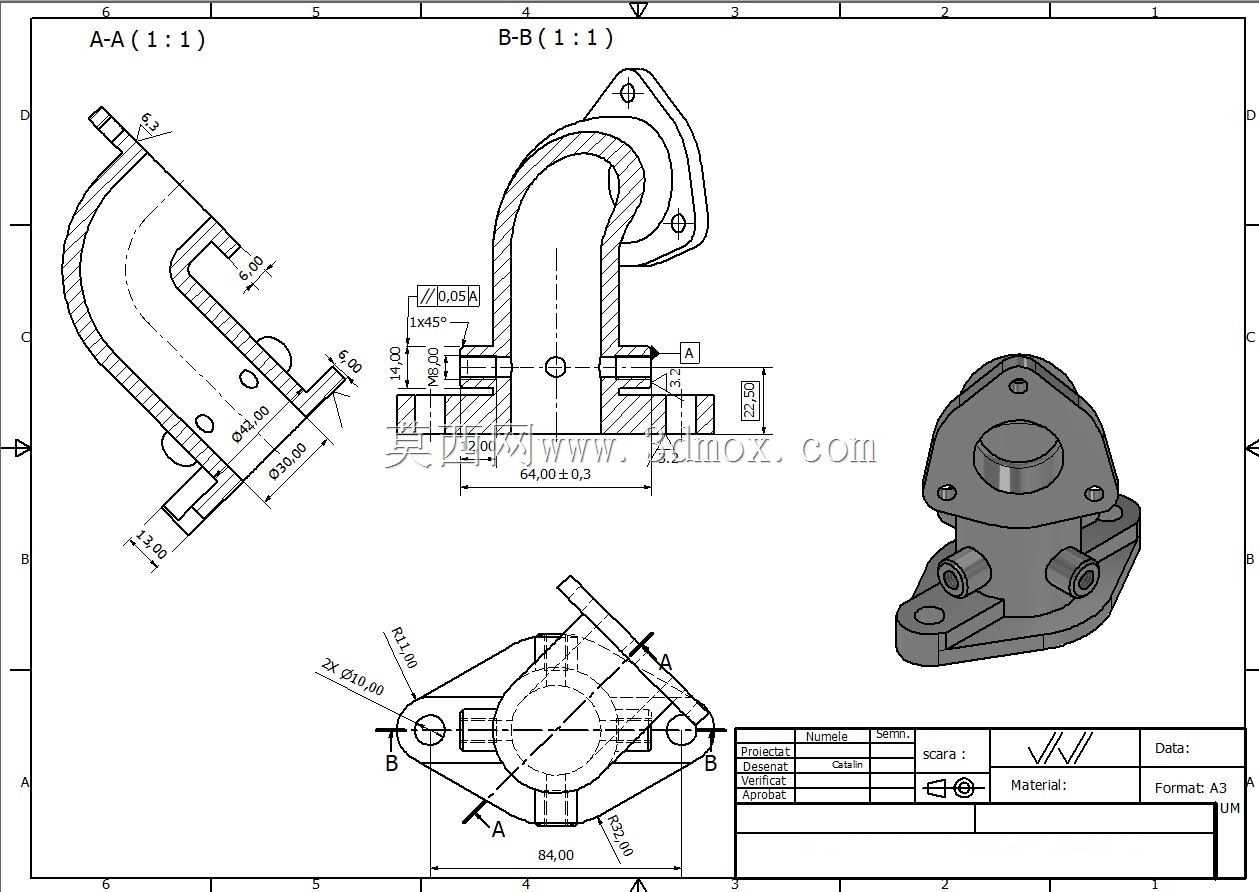

　　侧部设计的两个同轴对称接口为标准外圆柱接口，可以直接插接软管或者通过卡套连接硬管，作为测压口、取样口或者小型旁通回路的接口使用，接口的外径尺寸按照常规管路规格设计，不需要额外加工变径接头就可以和常用规格的管路配件匹配。在建模过程中，所有的安装孔位、配合端面都预留了合理的公差余量，法兰密封面的平面度、安装孔的位置度都按照管路连接件的通用公差标准设定，能够直接对接常规的加工工艺要求，不需要二次调整尺寸就可以用于生产加工。

　　从安装边界来看，这款接头的弯道曲率半径经过优化，在保证流道平滑的前提下尽可能压缩了转弯处的外轮廓尺寸，安装时不需要预留过大的操作空间，侧部接口的位置距离底座安装面有足够的扳手操作空间，安装侧部管路时不需要额外拆卸主路法兰就可以完成操作，后期维护时也可以直接通过侧部接口完成管路泄压、介质取样等操作，不需要拆解主路连接结构，降低了后期维护的工作量。整体结构的壁厚按照常用中低压管路的压力等级设计，能够满足常规水、气、低粘度油品等介质的输送需求，在小型液压站、冷却循环系统、气动控制回路等场景中都可以适用，尤其是在设备内部空间紧凑、无法布置多段拼接管路的位置，这种集成式的法兰接头能够大幅简化管路设计方案，提升管路布局的紧凑性与可靠性。
