螺旋输送式路面除雪作业装置结构设计

　　这套螺旋输送结构的除雪作业装置，主要适配小型滑移装载机、手扶式除雪机车架前端挂载，针对北方冬季市政人行道、小区园区道路、厂区非主干道的薄积雪、压实雪层破碎归集作业设计，替代传统人工除雪的低效作业模式，单台设备作业效率可覆盖1.2-1.8米幅宽的路面清雪需求，作业速度匹配载具3-8km/h的低速行进区间，避免高速行进下螺旋叶片卡滞、积雪抛洒飞溅到周边行人区域的问题。

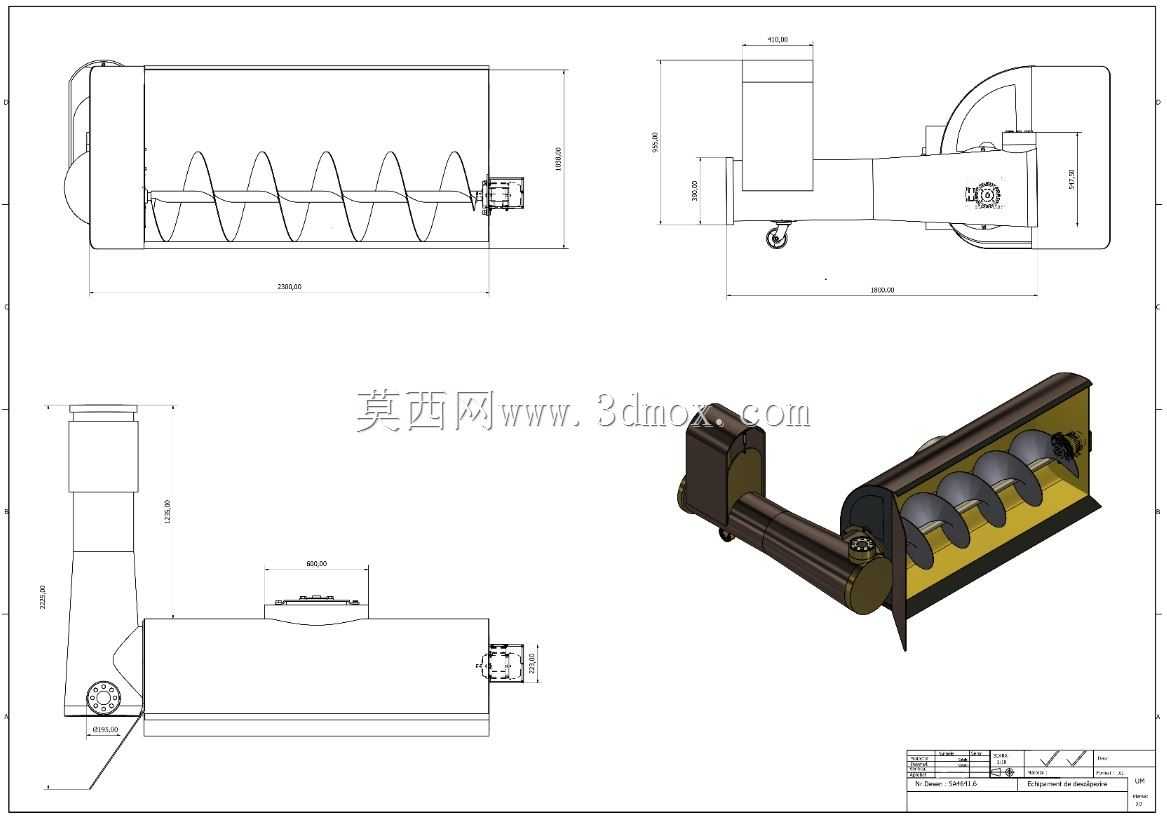

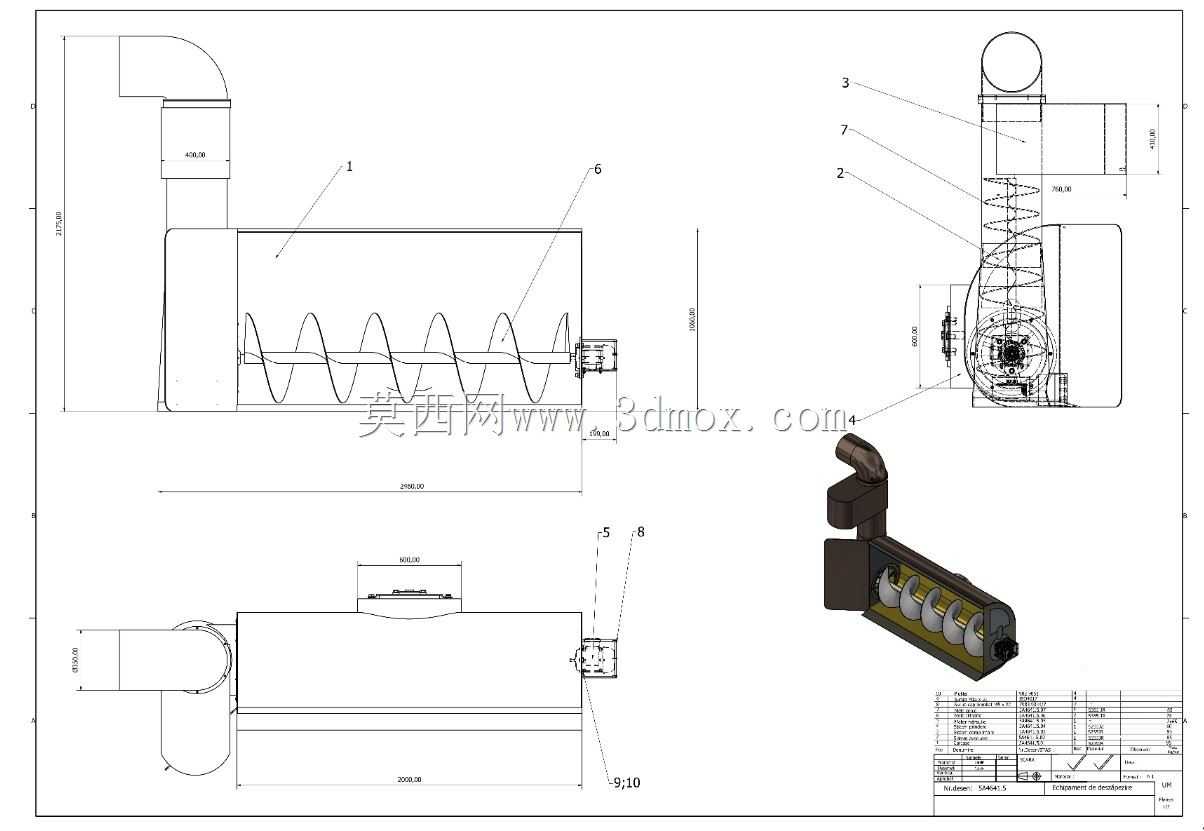

　　从结构设计逻辑来看，核心作业单元采用连续螺旋叶片轴布局，螺旋叶片采用等螺距变径设计，靠近驱动端的叶片直径略小于出料侧，能够在旋转过程中逐步将路面归集的积雪向侧部排雪口推送，避免积雪在螺旋腔体内堆积卡滞；螺旋腔体采用半包围式弧形挡罩，挡罩下边缘距离地面预留15-20mm的作业间隙，既可以防止积雪从腔体上方飞溅，也能避免刮蹭路面凸起的井盖、减速带等固定设施，减少作业过程中的结构磕碰损伤。驱动单元采用侧置式布局，动力输入轴通过法兰与载具液压输出端连接，内部设置锥齿轮换向结构，将载具输出的水平轴向动力转换为螺旋轴的水平旋转动力，齿轮腔体内预留润滑脂填充空间，密封结构采用双唇口油封，防止低温环境下积雪融化渗入齿轮腔造成润滑失效、齿轮锈蚀的问题。

　　安装边界方面，整套装置的挂载连接位采用快换式法兰接口，适配市面上多数小型滑移载具、手扶除雪机的前端安装位，安装孔位采用对称式布局，横向安装跨距控制在420mm范围内，连接螺栓采用M16规格的8.8级高强度螺栓，能够承受螺旋作业过程中遇到硬质雪块、路面杂物时的冲击载荷；整套装置的纵向伸出长度控制在780mm，挂载后不会超出载具前端的安全视野范围，作业人员在驾驶位即可完整观察到螺旋作业端的工作状态，无需额外加装辅助观察镜。外形尺寸上，螺旋作业段的有效长度为1500mm，腔体整体高度360mm，侧置驱动单元的宽度为220mm，整套装置空载重量控制在115kg，不会对小型载具的前端配重造成过大负担，避免载具作业过程中出现翘头、转向费力的问题。

　　实际作业场景中，该装置可应对50-150mm厚度的自然积雪、轻度压实雪层，螺旋叶片边缘采用耐磨钢材质堆焊处理，连续作业时长超过120小时后叶片磨损量不超过0.5mm，能够适应市政道路除雪作业中连续高强度的使用需求；挡罩侧部的排雪口可调整抛射角度，支持上下30度、左右45度的角度调节，作业人员可根据路边积雪堆放的位置调整排雪方向，避免积雪堆积在路面造成二次结冰。结构细节上，螺旋轴两端采用带座外球面轴承支撑，轴承座设置在腔体外部，通过密封端盖与腔体内部隔离，减少积雪、融水对轴承的侵蚀，轴承座位置预留润滑注油口，可在日常维护时直接加注润滑脂，无需拆解腔体结构，降低冬季户外维护的操作难度。腔体下部的刮雪板采用可更换式耐磨橡胶条设计，橡胶条通过压条螺栓固定在腔体下边缘，当橡胶条磨损到极限位置时，只需松开压条螺栓即可更换新的橡胶条，无需整体更换挡罩结构，大幅降低后期使用的维护成本。

　　在设计校核阶段，螺旋轴的动平衡等级按照G6.3级控制，避免高速旋转过程中出现异常振动，传递到载具安装位的振动加速度控制在2.5m/s²以内，减少作业过程中的振动疲劳损伤；驱动端的齿轮传动比设置为1:2.4，匹配载具液压马达的输出转速区间，可将螺旋轴的作业转速稳定在180-260rpm区间，既保证积雪输送的效率，也避免转速过高造成的积雪过度粉碎、抛洒过散的问题。针对低温作业环境，整套装置的外露金属件均采用镀锌+喷塑的双层防腐处理，螺栓、螺母等标准件采用达克罗表面处理，防止冬季融雪剂侵蚀造成的结构锈蚀，延长设备在高盐、高湿融雪环境下的使用寿命。
