弯型输水雪管结构三维设计

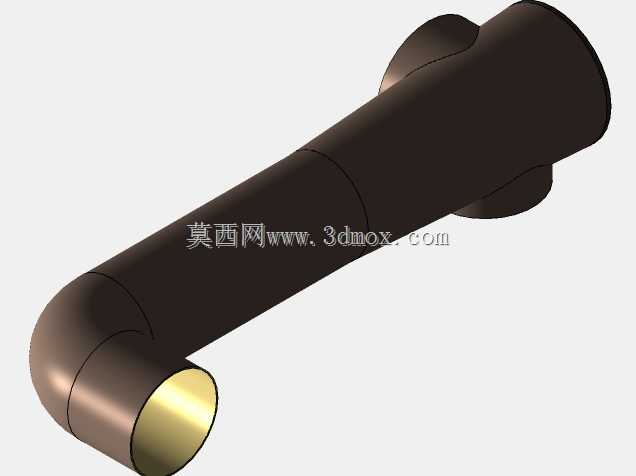

　　在民用供水、小型融雪输水、户外临时给排水场景中，这类带弯折结构的输水雪管是管路布设里的常用配件，区别于常规直筒管路，它的弯折角度经过实际布设场景的适配，能够在狭小安装空间内完成管路走向的转向，不需要额外加装独立弯头配件，减少了管路连接点的数量，也就降低了流体输送过程中连接位置渗漏的风险。从结构设计来看，管体主体采用等径通腔设计，内壁保持光滑连续的曲面过渡，尤其是弯折段的内壁没有突兀的折角，能够让水流在转向过程中保持相对平稳的流态，减少局部水头损失，避免弯折位置因为水流长期冲击出现气蚀或者积垢的问题。管体两端的连接位做了加厚凸缘结构，凸缘的外径比主管身大出固定尺寸，安装时可以直接对接同管径的标准管路接口，凸缘端面预留了密封件的安装位，

　　不需要额外加工密封槽就能适配常规的橡胶密封圈，保证连接位置的承压能力。设计过程中首先考虑的是户外低温场景下的使用需求，管身外壁做了均匀的壁厚设计，弯折位置的壁厚比直身段略厚0.8mm，能够抵消低温环境下管材脆性提升带来的应力集中问题，避免管路在弯折位置受外力或者冻胀出现开裂。安装边界方面，这款弯管的弯折段曲率半径经过测算，在布设时不会和周边的固定支架、墙体结构产生干涉，两端接口的同轴度偏差控制在0.2mm以内，对接安装时不需要强行掰动管体就能完成对位，减少安装过程中产生的装配应力。实际使用中，这类管路既可以用于常温生活供水的转向布设，也可以在融雪作业场景中输送融雪用水，管体的通腔尺寸能够满足常规小流量供水的通量要求，

　　在额定压力下不会出现管体变形的问题。和分体式的直筒管加弯头的组合相比，一体弯折的结构减少了两个连接点位，日常巡检维护时只需要检查两端的连接密封情况，不需要额外排查弯头和直管对接位置的渗漏点，降低了后期运维的工作量。建模过程中对弯折段的曲面做了连续曲率处理，没有出现曲面拼接的棱线，不管是后续做有限元应力分析还是加工出样，都能保证结构参数的一致性，两端凸缘的安装尺寸严格匹配通用管路的接口标准，不需要做二次改型就能直接适配现有管路系统的安装要求。管身的直段长度经过优化，在满足转向布设需求的前提下尽可能压缩了整体占用空间，适合在空间局促的墙体夹层、设备内部管路布局中使用，安装时只需要在两端凸缘位置加装固定卡件就能完成管路的固定，不需要额外在弯折位置加装支撑结构，因为一体结构的自身强度已经能够承受管内流体的压力和自身重量带来的载荷。
