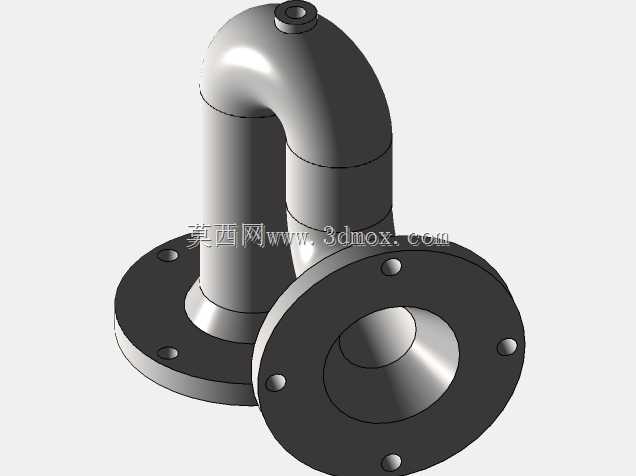

U型弯管法兰连接结构三维建模

项目分类:通用机械零部件 发布时间:2022-05-13 ID:630100
  • U型弯管法兰连接结构三维建模

  在化工流体输送、市政给排水、暖通空调管路、工业制程管线布设场景中,法兰连接是管路系统实现可拆卸对接、密封承压的核心结构形式,本次建模的U型弯管带双法兰结构,主要用于管路需要90度转向同时预留可拆卸检修接口的布设场景,区别于普通直法兰对接,该结构将90度弯管段与两端法兰集成设计,减少了管路中单独加装弯头的对接焊缝与密封点,有效降低管路系统的泄漏风险点。从结构功能来看,该结构一端为垂直向上的直管段法兰接口,另一端为水平朝向的法兰接口,弯管段采用等径圆弧过渡,圆弧曲率半径符合管路流体输送的阻力设计要求,避免直角弯头带来的局部流阻骤增、介质冲蚀管壁的问题,适合输送水、低压蒸汽、洁净流体等常规工业介质,

  承压等级适配中低压管路系统的常规使用需求。设计过程中,首先确定管路通径作为核心基准参数,两端法兰的螺栓孔中心圆直径、螺栓孔数量、密封面形式均匹配对应通径的管路法兰标准,法兰盘厚度根据承压等级计算取值,保证螺栓预紧力作用下法兰盘不会出现翘曲变形,密封面的平面度公差控制在合理范围,确保对接后垫片能够均匀受压实现可靠密封。弯管段的壁厚与直管段保持一致,弯管处的壁厚减薄量在建模时做了补偿处理,避免弯制过程中圆弧外侧壁厚不足带来的承压隐患,法兰与管段的连接位置采用圆角过渡,减少应力集中,避免管路运行过程中受振动、压力波动影响在焊缝位置出现疲劳开裂。从安装边界来看,垂直段法兰的端面到水平段法兰端面的中心距是现场安装的核心定位尺寸,

  建模时严格控制两个法兰端面的垂直度公差,保证对接时法兰密封面能够与配对法兰完全贴合,螺栓孔的位置采用跨中布置形式,符合管路法兰安装的通用规范,避免螺栓孔与管线支吊架、周边设备出现干涉。实际应用中,该结构可直接对接同通径的管路或设备接口,安装时无需额外选配弯头配件,减少现场焊接工作量,尤其适合预制化管路装配场景,在设备进出口的管路转向位置、车间工艺管线的分层转向位置、暖通系统的立管与水平管连接位置都有广泛应用。建模过程中对法兰的密封面水线、螺栓孔倒角、管段内壁的圆弧过渡都做了细节还原,能够直接用于管路装配干涉检查、预制管段下料尺寸核算、施工方案模拟等工作,结构细节完全符合实际加工与安装的工艺要求,不存在无法落地的理想化设计,

  管段与法兰的连接位置预留了焊接坡口的结构尺寸,方便后续生成加工图纸时直接提取焊接工艺要求,弯管段的曲率半径选取兼顾了流阻控制与安装空间占用,不会因为曲率过小导致介质流动阻力过大,也不会因为曲率过大占用过多安装空间,适配大多数工业厂房的管路布设空间条件。
