连续螺旋叶片输送蜗杆结构设计

　　在散料输送、给料设备的结构设计环节，这类带连续等距螺旋叶片的轴类构件是核心做功部件，常被应用在粉体、颗粒状、小块状物料的水平、倾斜甚至短距离垂直输送工况里，比如粮食加工线的原料输送、建材行业的粉料给料、环保设备里的污泥推送、农牧设备的饲料输送场景都能见到这类结构的身影。从实际功能来看，该构件依靠轴体转动带动螺旋叶片旋转，利用叶片面的推力将进入料槽的物料沿着轴向持续推移，相比带式输送，这类螺旋输送结构的整体封闭性更好，输送过程中物料不易撒漏，也能减少扬尘外溢，适合对输送环境密闭性有要求的工况。

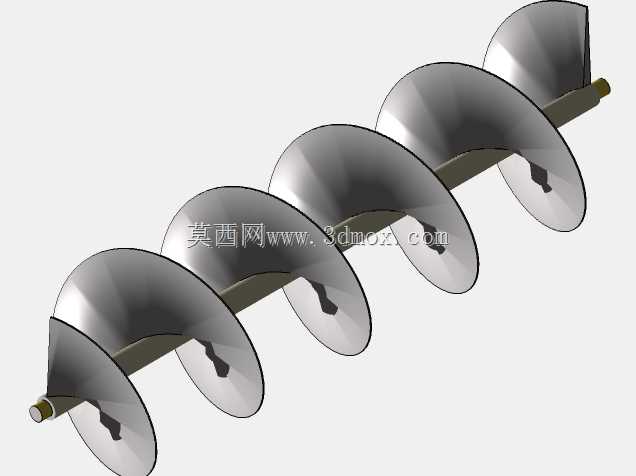

　　设计这类构件时，首先要匹配输送物料的特性确定核心参数：如果是磨琢性较强的物料，叶片厚度需要适当增加，同时叶片与轴体的焊接位置要做连续焊处理，避免长期受物料摩擦后焊缝开裂；如果是流动性差、易粘结的物料，螺旋叶片的螺距要适当放大，减少物料在叶片间的堆积堵塞。该结构采用等螺距连续螺旋设计，叶片与中心轴为同轴固定结构，叶片外缘的型线为标准等距螺旋线，转动过程中每个螺距区间的物料推送量保持一致，能保证输送流量的稳定性，不会出现间歇性断料的情况。中心轴两端预留了安装轴颈，可匹配带座轴承做回转支撑，轴端可直接连接联轴器与驱动单元对接，不需要额外做转接结构，能简化整体设备的传动链设计。

　　从安装边界来看，这类螺旋轴的安装需要匹配对应内径的U型或圆型输送槽，叶片外缘与槽体内壁的间隙需要控制在合理范围：间隙过大会残留物料，长期堆积后会增大转动阻力，甚至卡滞叶片；间隙过小则会因为加工、安装误差导致叶片刮蹭槽壁，运行时产生异响和额外磨损。设计建模时，螺旋叶片的成型采用螺旋线扫描特征生成，先根据输送量要求确定轴径、叶片直径、螺距三个核心尺寸，再绘制叶片的截面轮廓沿螺旋路径扫描，最后与中心轴做布尔合并，同时在轴端加工出轴承配合位、键槽等安装结构，保证模型能直接导入工程图模块生成加工图纸。实际应用中，这类结构的转速不能过高，否则物料会因为离心力作用在叶片间翻滚，无法沿轴向推进，设计时需要根据物料的摩擦系数、堆积密度核算临界转速，将工作转速控制在临界值以下，保证输送效率。另外，针对不同的输送长度，中心轴的直径需要做刚度校核，避免长轴在转动过程中出现挠曲变形，导致叶片外缘跳动量过大，刮蹭输送槽内壁，必要时可以在轴体中间增加吊挂轴承支撑，但要注意吊挂轴承的位置会对物料输送产生一定阻碍，设计时要尽量减少中间支撑的数量，或者优化支撑结构的外形，减少物料堆积的可能。

　　在三维建模过程中，螺旋叶片的曲面光顺度需要重点关注，扫描生成的叶片面不能有褶皱、拐点，否则实际加工时叶片的冲压、焊接成型会出现偏差，运行时也会增大物料的推送阻力。轴体与叶片的连接位置要做圆角过渡处理，减少应力集中，避免长期受交变载荷作用出现焊缝疲劳开裂。两端的轴颈尺寸要匹配标准轴承的内径公差，键槽的位置和尺寸要符合对应传动件的安装标准，保证后续装配时的互换性。这类结构看似简单，但实际设计中需要结合具体的输送工况调整参数，比如输送倾斜角度较大时，螺距要适当缩小，防止物料因为重力回滑；如果是输送易缠绕的物料，叶片表面要做光滑处理，必要时采用带状螺旋叶片减少物料挂连。
