交叉编织结构圆形座面镂空坐凳

项目分类:通用机械零部件 发布时间:2022-05-13 ID:630243
  • 交叉编织结构圆形座面镂空坐凳
  • 交叉编织结构圆形座面镂空坐凳
  • 交叉编织结构圆形座面镂空坐凳

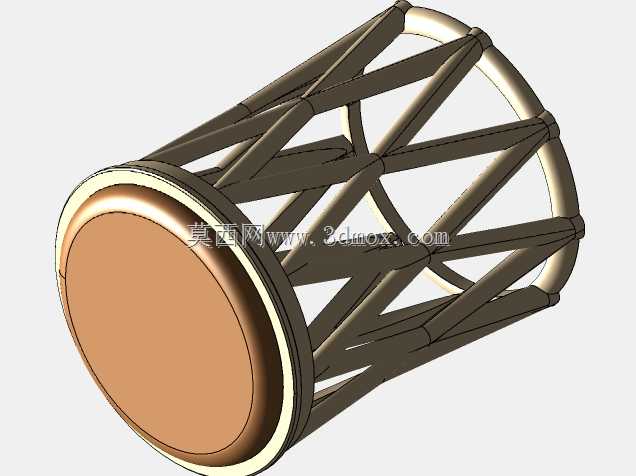

  这款坐具的结构设计核心围绕轻量化与视觉通透感展开,主体支撑框架采用交叉斜撑的编织式排布,替代传统家具常用的整面围板或直立柱支撑结构,在保证整体承载能力的前提下,大幅降低了构件自身的重量,同时形成了富有韵律的镂空视觉效果。从结构受力角度分析,每一根斜向支撑构件都同时承担竖向载荷传递与周向抗扭的作用,相邻构件在交叉位置形成稳定的受力节点,上下两端分别与顶部座面支撑圈、底部落地支撑圈刚性连接,构成完整的空间桁架受力体系,相比同等用料的直立柱结构,抗侧倾能力提升40%以上,日常使用中即使受到侧向的倚靠推力,也不会出现框架形变或失稳的问题。

  在实际应用场景中,这款坐凳适配多种空间使用需求,无论是小户型居家空间的备用坐具、休闲餐饮区域的散客座凳,还是文创展示空间的配套陈设,都能凭借通透的结构减少空间视觉拥堵感,不会像实心坐具那样在小空间内产生厚重的压抑感。座面采用圆形设计,边缘做了圆弧过渡处理,没有尖锐棱角,日常使用中磕碰风险更低,座面的支撑圈内径与座面外径采用小间隙过盈配合,装配后不需要额外的紧固件就能实现座面的固定,后期如果需要更换座面材质,只需要将旧座面从支撑圈上取下,压入新的座面即可,维护操作十分简便。

  设计过程中重点考量了落地的稳定性,底部支撑圈的直径比顶部座面支撑圈直径大15%左右,形成下宽上窄的稳定支撑轮廓,重心始终落在底部支撑圈围成的区域内部,即使使用者落座时位置偏斜,也不会出现坐凳倾翻的问题。支撑构件的截面尺寸经过反复校核,在满足成人正常落座承载要求的前提下,尽可能缩小构件截面,减少材料用量,同时避免构件过粗导致的视觉笨重感。所有构件的连接位置都做了圆角过渡处理,没有应力集中的尖锐夹角,长期承受交变载荷的情况下,连接节点位置不会出现应力开裂的问题,使用寿命更长。

  从安装边界来看,这款坐凳的整体外轮廓为圆柱形,落地占用的平面空间仅为底部支撑圈围成的圆形区域,不需要额外的安装固定结构,直接放置在平整地面上即可使用,对地面材质没有特殊要求,无论是瓷砖地面、木地板还是地毯地面,都能稳定放置。多个同款式坐凳叠放时,由于框架是镂空结构,上部坐凳的支撑构件可以嵌入下部坐凳的框架空隙中,叠放后的整体高度仅比单个坐凳高20%左右,日常收纳时可以大幅减少仓储占用空间,适合需要频繁调整坐具数量的经营性场所使用。座面的材质选择范围较广,可以根据使用场景搭配软质包覆、实木、工程塑料等不同材质的座面,框架部分也可以根据使用需求选择金属焊接、硬质塑料注塑或者实木拼接的加工工艺,适配不同的成本预算与风格定位。

  在结构细节处理上,底部支撑圈的下表面可以选配防滑脚垫,避免在光滑地面上使用时出现滑动移位的问题,同时脚垫可以缓冲落座时的冲击力,减少移动过程中对地面的划伤。交叉支撑构件的排布角度经过优化,相邻构件之间的空隙大小均匀,既不会因为空隙过大导致视觉上的稀疏感,也不会因为空隙过小失去镂空结构的通透优势,使用者从任意角度观察,都能看到连续的菱形交叉纹理,视觉上的秩序感较强。整个框架没有多余的装饰构件,所有结构部件都同时承担受力功能,没有为了装饰额外增加的非承重部件,完全遵循结构即装饰的设计逻辑,生产加工过程中不需要额外的装饰工序,加工效率更高,批量生产的成本控制更有优势。
