M32-M18六角内外螺纹转换接头结构设计

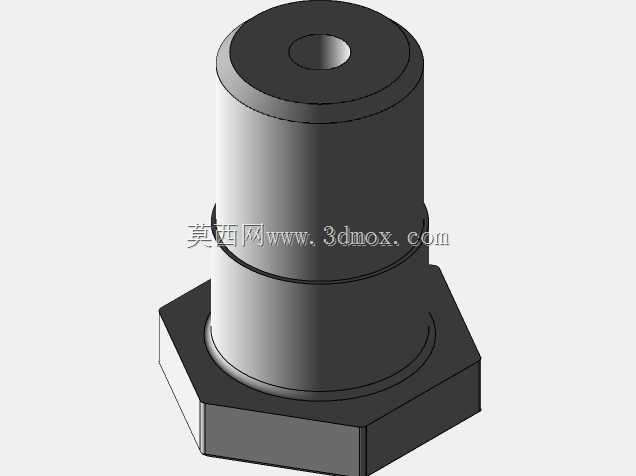

　　在液压管路布设、气动系统搭建、工业流体输送以及通讯线缆穿管防护的现场施工中，经常会遇到不同公称直径螺纹端口无法直接对接的工况，这类异径螺纹转换接头就是为解决该类对接矛盾开发的核心连接件，不需要额外加工过渡端口，直接通过两端匹配的螺纹完成不同通径管路或设备端口的快速衔接，大幅降低现场改造的加工量，提升装配效率。这款M32-M18转换接头采用外六角的主体结构设计，六角结构的设置完全匹配标准开口扳手、活动扳手的夹持需求，在装配拧紧过程中可以提供足够的受力面，避免拧紧时出现打滑、棱边磨损的问题，相比圆形外壁的接头，现场装配不需要专用工装，用常规五金工具就能完成可靠锁紧，适配绝大多数工业现场的装配条件。从结构设计逻辑来看，

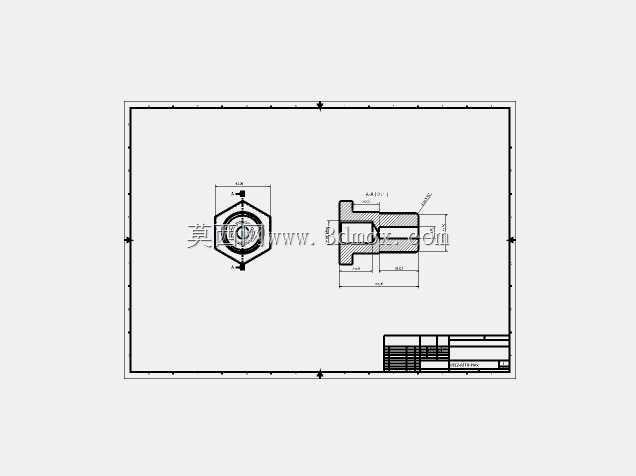

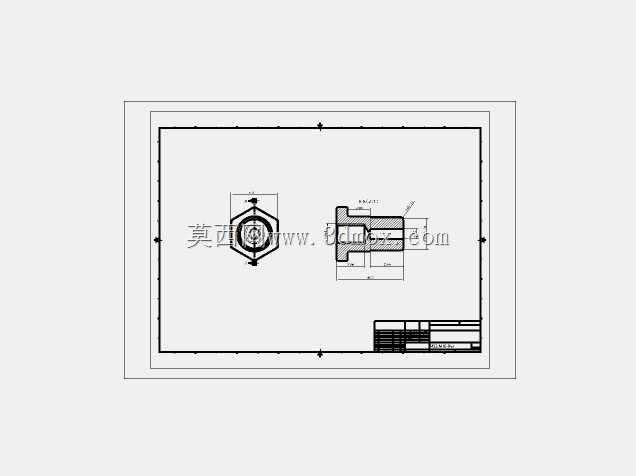

　　接头一端为M32规格外螺纹，另一端为M18规格内螺纹，中间的六角台肩同时承担轴向定位功能，当M32端拧入对应设备端口时，六角端面可以直接贴合端口密封面，配合密封垫片就能实现端面静密封，不需要额外设计定位轴肩，在保证结构强度的前提下尽可能压缩了接头的轴向总长度，避免在狭小安装空间内出现与周边部件干涉的问题。设计过程中对螺纹的同轴度做了严格约束，两端螺纹的同轴度公差控制在0.05mm以内，避免装配后出现管路偏斜，导致长期运行过程中产生附加应力，引发螺纹松动或者密封失效的问题；六角的对边尺寸严格遵循标准紧固件的尺寸规范，保证市面上常规规格的扳手都能适配，不会出现对边尺寸非标导致现场找不到适配工具的情况。

　　接头的内螺纹入口处设计了1×45°的导向倒角，外螺纹的起始端也做了同样的倒角处理，一方面可以在螺纹对接时起到导向作用，快速对准螺纹牙型，避免错牙导致的螺纹损伤，另一方面也能去除螺纹加工产生的飞边毛刺，防止装配过程中毛刺脱落进入管路内部，造成流体通路堵塞或者阀件卡滞的故障。在安装边界的考量上，这款接头的最大外径就是六角部分的对边尺寸，安装时只需要预留出对应扳手操作的回转空间即可，不需要额外的大尺寸操作空间，适配控制柜穿线端口、液压阀组集成块、气动分气块等安装空间紧凑的场景；螺纹的有效旋合长度经过校核，M32端的有效螺纹长度满足低压流体管路、线缆穿线防护的连接强度要求，M18内螺纹的有效深度也能保证对接件拧入后有足够的啮合牙数，

　　在常规的振动工况下不会出现松脱。这类转换接头除了流体管路的连接外，在通讯设备的线缆穿线防护场景中也大量使用，比如设备柜体的进线端口为M32规格，而需要接入的防水格兰头为M18规格时，就可以通过该接头完成端口转换，不需要重新在柜体上开孔攻丝，保留柜体原有防护等级的同时完成不同规格线缆固定件的适配。设计时还对棱边做了倒钝处理，所有外露的锐边都做了R0.3的圆角处理，避免装配过程中划伤操作人员的手部，也防止锐边割破穿入的线缆外护套，造成线缆绝缘层破损的隐患。接头的壁厚经过强度校核，在1.6MPa的常规气动系统压力下不会出现变形或者开裂问题，完全满足通用工业场景的使用强度要求，不需要额外做加强结构，整体结构简洁，加工工艺性好，采用常规的棒料车削、六角铣削就能完成加工，适合批量生产，加工成本可控。
