半开式叶轮离心风机结构设计

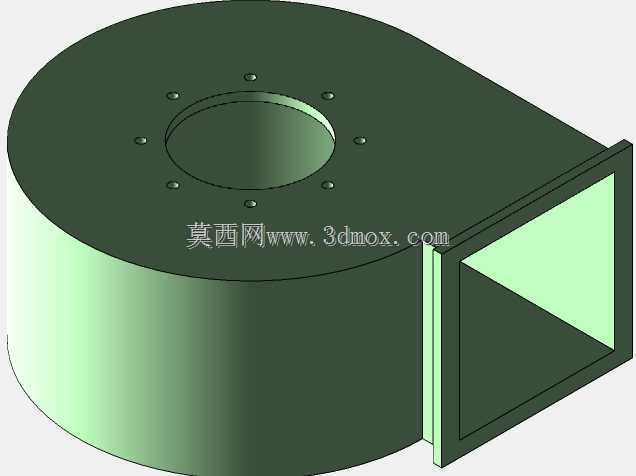

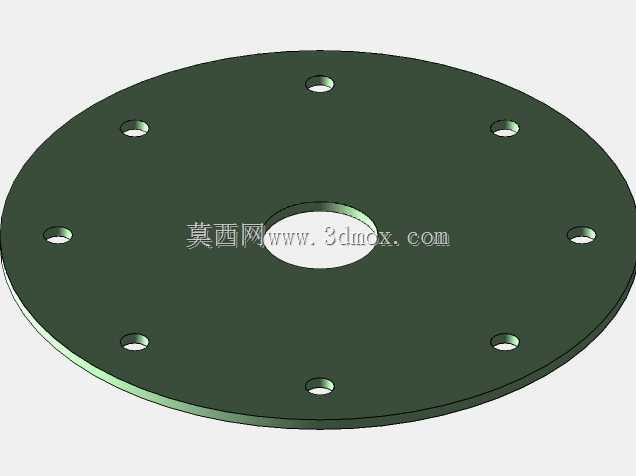

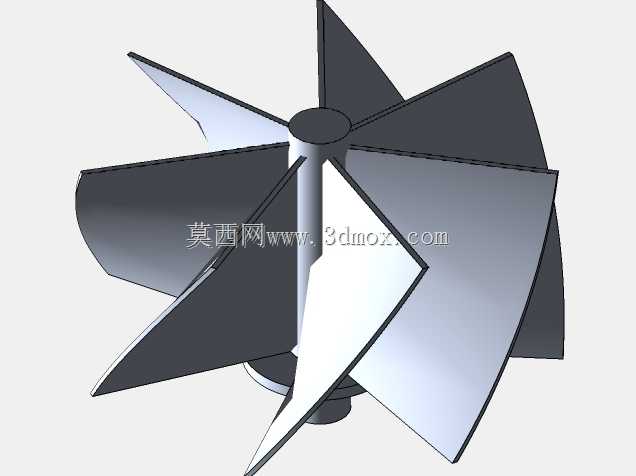

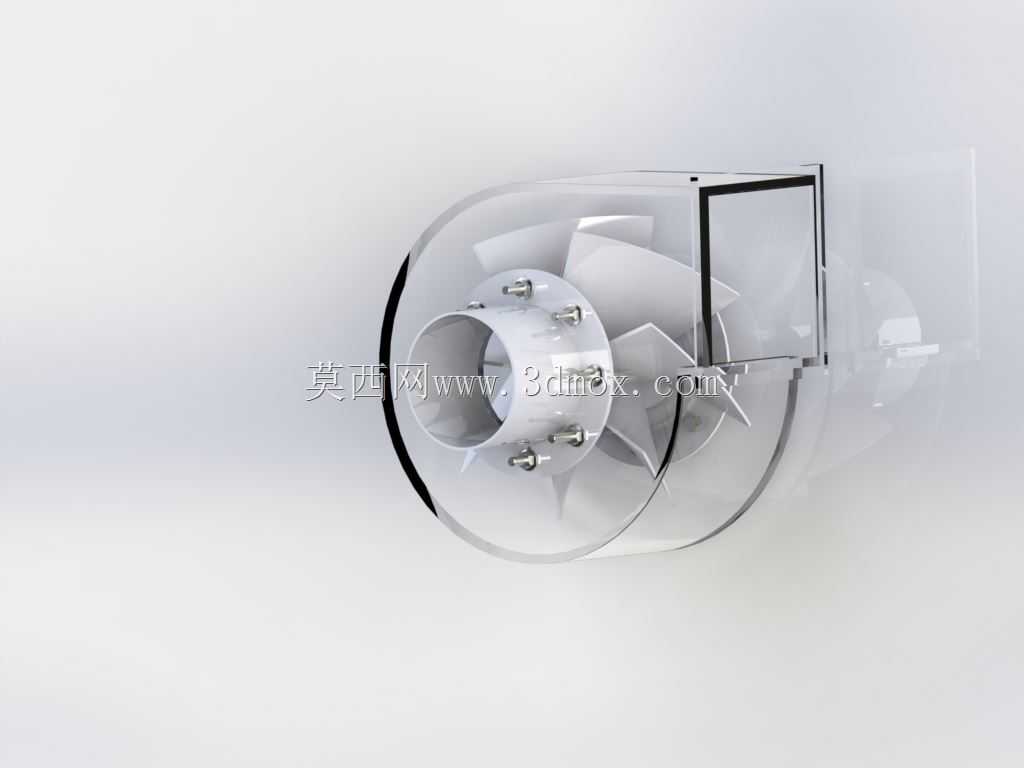

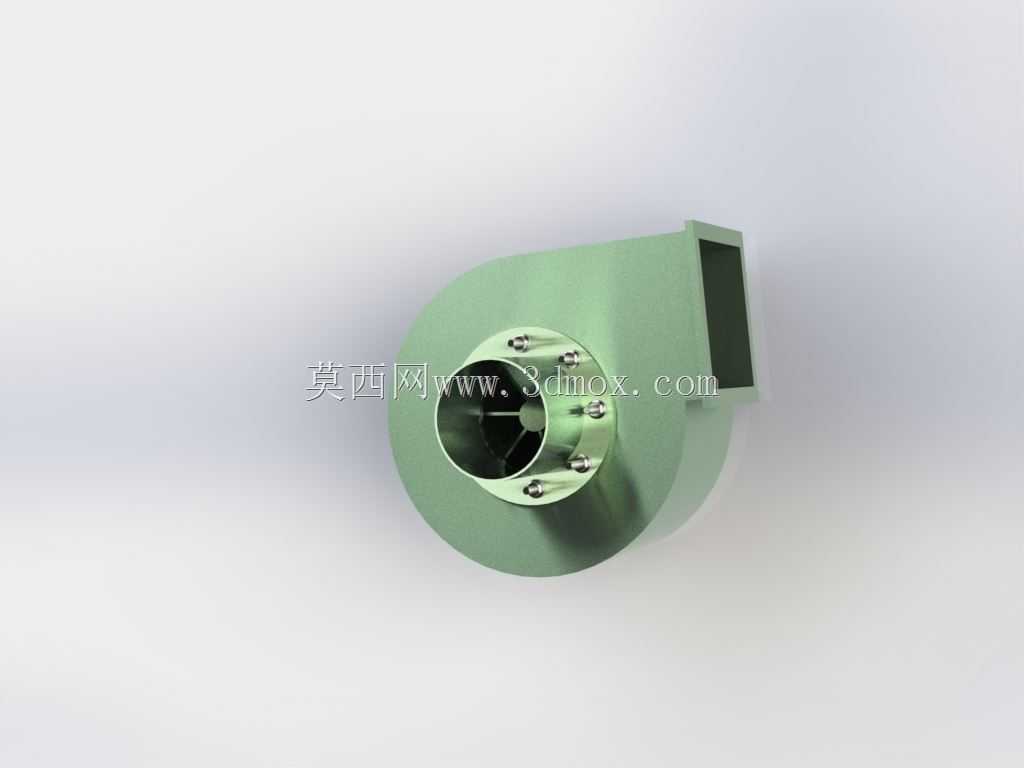

　　这款离心风机的结构设计，首先围绕工业场景中常见的低压送风、设备散热、工位通风等实际需求展开，区别于高压离心风机的窄流道设计，该结构采用半开式径向叶轮，叶片采用后向圆弧型线，在保证风压输出的同时，能有效降低气流在叶道内的涡流损失，运行时的气动噪声相比前向叶轮结构有明显降低，适合车间工位送风、小型设备舱散热、除尘系统前置引风等对噪音有一定要求的场景。从结构细节来看，叶轮与主轴的连接采用法兰式螺栓紧固结构，轮毂位置均匀布置6组内六角圆柱头螺钉，可保证叶轮与轴端法兰的同轴度，避免高速运转时出现动平衡超差问题，这种连接方式也方便后期维护时的叶轮拆卸更换，不需要额外的拉马工具即可完成拆装。蜗壳部分采用透明可视化的结构设计，在实际工程应用中，

　　这种透明壳体多用于教学演示、流体仿真验证场景，可直观观察气流在蜗壳内的流动状态，量产版本则可根据使用场景更换为镀锌钢板、PP塑料或者不锈钢材质，适配不同的输送介质需求，比如输送含腐蚀性气体时可选用PP材质蜗壳，输送高温烟气时可选用不锈钢焊接蜗壳。进风口采用收敛式圆弧集流器结构，集流器与叶轮进口的配合间隙控制在1.5-2mm之间，这个间隙范围是经过多次流场仿真验证的，间隙过大会导致气流回流损失增大，降低风机效率，间隙过小则容易因为加工或者安装误差，出现叶轮与集流器的刮擦问题，影响设备运行安全。出风口采用方形法兰接口，法兰边缘预留了螺栓安装孔位，可直接与方形通风管道、设备舱出风口进行对接，不需要额外的变径转接件，降低现场安装的适配成本。

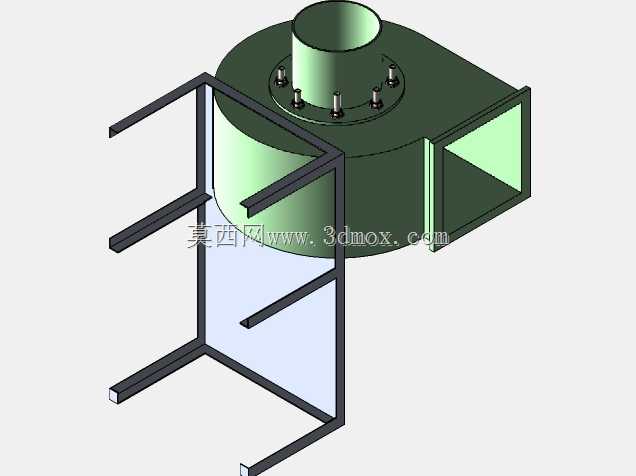

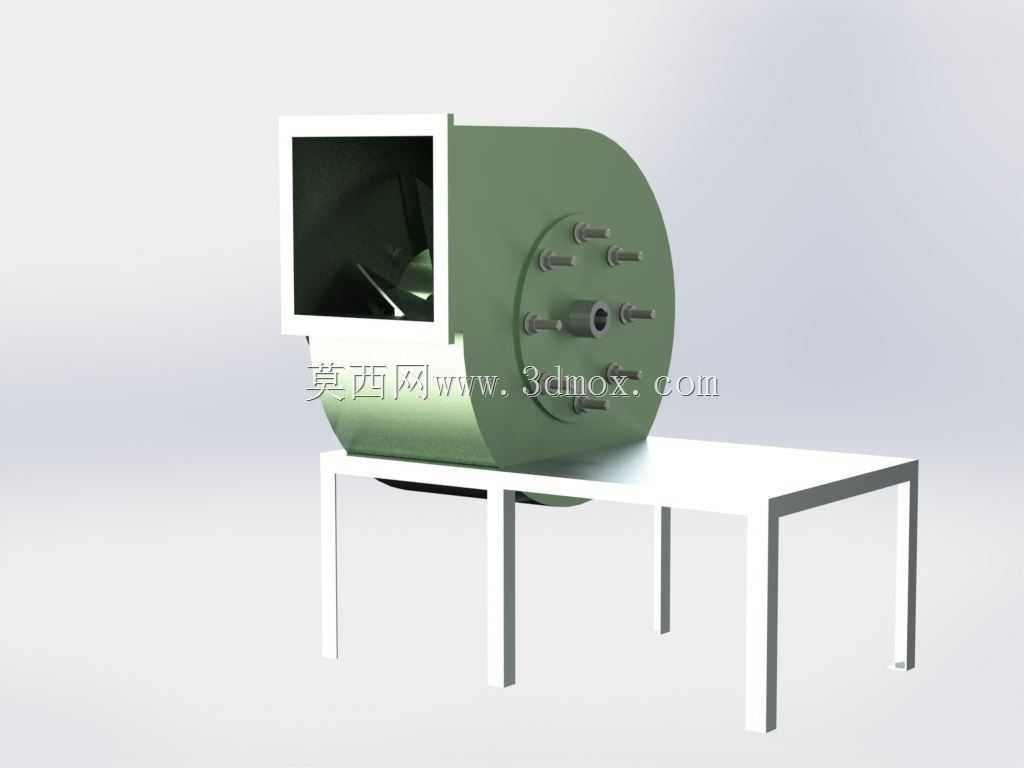

　　从安装边界来看，这款风机的整体轴向尺寸紧凑，叶轮直径与蜗壳宽度的比例约为2.3:1，适合安装在空间受限的设备内部，比如机柜散热、小型生产线的局部排风位置，主轴的伸出端可直接与标准Y系列三相异步电机或者直流无刷电机连接，不需要额外加装皮带轮传动结构，传动效率更高，整体结构的重心靠近主轴安装位置，安装时不需要额外做厚重的减震基础，普通的角钢支架即可完成固定。设计过程中，叶轮的叶片厚度根据叶轮直径做了等强度优化，叶片根部与轮毂连接位置做了R3的圆角过渡，避免应力集中导致的叶片疲劳断裂问题，每片叶片的型线都通过三维坐标点拟合生成，保证所有叶片的型线一致性，减少动平衡校正时的去重量。蜗壳的型线采用对数螺旋线设计，

　　螺旋线的终了截面面积根据设计风量计算得出，可保证气流在蜗壳内匀速减速，将动压有效转化为静压，降低出口处的动压损失。在实际选型应用中，这款结构的风机可适配200-500m³/h的风量范围，全压范围在150-300Pa之间，可满足大部分低压通风场景的需求，比如电子设备机柜的散热通风，可将机柜内部的热空气通过风机直接排出，配合进风口的防尘滤网，可保证机柜内部的温度控制在电子元件允许的工作范围内；在小型木工设备的除尘场景中，可作为吸尘口的引风装置，将木屑粉尘通过管道吸入除尘布袋，相比轴流风机，离心风机的风压更高，可克服管道和滤网带来的阻力，保证吸尘效果。结构上没有采用复杂的调节机构，整体零件数量少，叶轮、蜗壳、紧固件三个部分即可完成总装，加工难度低，钣金版本的蜗壳可通过数控折弯、焊接完成加工，塑料版本可通过注塑模具批量生产，制造成本可控，适合批量配套应用。
