手动式润滑注油装置三维结构设计

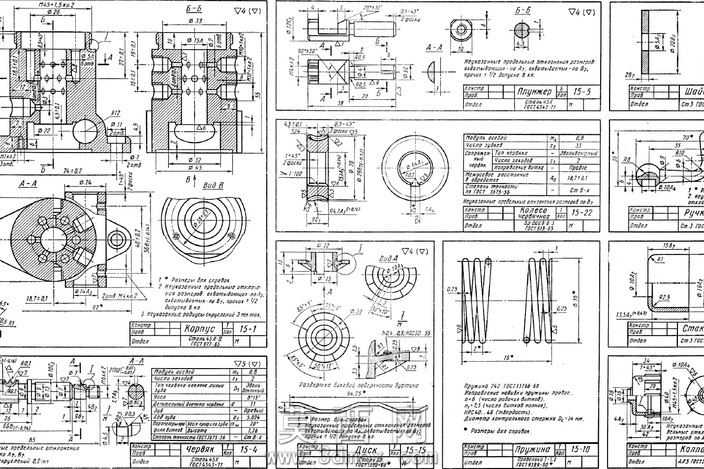

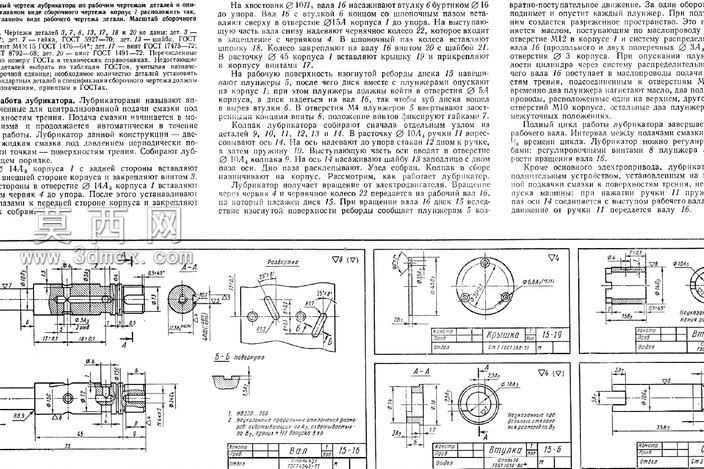

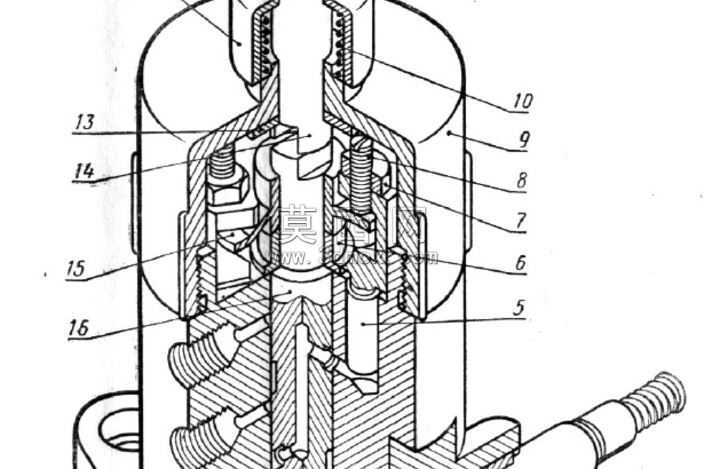

本作品为手动式润滑注油装置的三维建模设计，全程采用SolidWorks完成全参数化建模，所有零件均按照实际润滑装置的功能比例进行1:1还原，建模过程中优先采用自底向上的装配逻辑，先逐一完成单个零件的特征绘制，再通过标准配合、高级配合完成整体装配约束，确保各运动部件无干涉、装配关系符合实际机械运动逻辑。模型渲染阶段采用半透明材质区分不同功能部件：储油腔体采用半透明淡粉色亚克力质感材质，可直观展示内部储油空间与油路走向；顶部操作摇臂采用亮蓝色工程塑料材质，突出操作部件的识别度；内部传动柱塞、出油轴采用金属红与银灰色金属材质，区分传动部件与出油通路的功能差异；顶部端盖采用半透明琥珀色工程塑料材质，既还原了实际产品的外壳质感，又可清晰展示内部齿轮、柱塞的传动结构。结构设计上，该装置集成了手动摇臂驱动、锥齿轮换向传动、柱塞往复泵油、侧向出油接口、底部安装固定座五大功能模块：顶部蓝色摇臂为手动输入部件，转动摇臂可带动内部竖直布置的传动轴转动，通过锥齿轮组将竖直方向的旋转运动转换为水平方向的旋转运动，进而驱动偏心机构带动红色柱塞做往复运动，实现润滑油的抽吸与加压，最终通过侧向伸出的金属出油轴将加压后的润滑油输送至待润滑点位；底部的粉色安装座预留了多个安装孔位，可直接将装置固定在设备机架上，保证使用过程中的结构稳定性。设计过程中重点优化了油路的密封结构与传动部件的配合间隙，既保证手动操作时的摇臂转动手感顺畅无卡滞，又能确保泵油过程中无润滑油渗漏问题，所有零件的倒角、圆角细节均按照实际机加工工艺要求添加，避免出现尖锐棱角，符合机械产品的安全设计规范，模型可直接用于润滑装置的结构演示、教学讲解以及后续的工程图导出与实物加工参考。
