基于CD4094BPW的小型单位数LED显示模块

　　这款小型单位数数字显示模块，核心采用CD4094BPW移位寄存器驱动单颗七段LED数码管，是面向嵌入式小型项目、桌面DIY装置、微型控制节点开发的实用型显示组件，在实际工程应用中，这类小尺寸显示单元常被用于小型传感器节点的数值回显、桌面小装置的状态指示、教学实验平台的数字输出展示，也可嵌入到小型手持检测设备、便携调试工具中作为单数字状态提示部件，解决了多IO口直连数码管占用主控资源过多的痛点。

　　从设计思路来看，这款模块的核心诉求是极致压缩占用空间，同时尽可能降低主控IO的占用量，因此选用CD4094BPW这款串入并出的移位寄存器作为驱动核心，仅需要3根信号引脚即可完成数码管的段码传输，搭配2根电源引脚就能实现完整的显示功能，相比直接用主控IO驱动七段数码管的方案，能节省4个以上的IO口资源，对于引脚资源紧张的小型主控板来说适配性极强。模块同时兼容公共阳极与公共阴极的数码管接线逻辑，可根据实际选型灵活调整驱动电平，适配不同的供电与驱动场景。

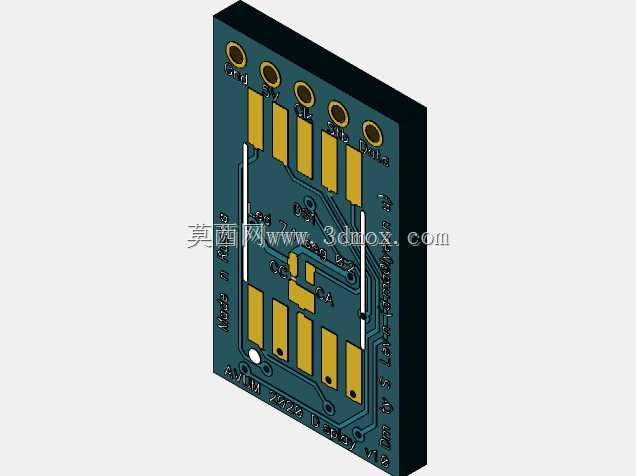

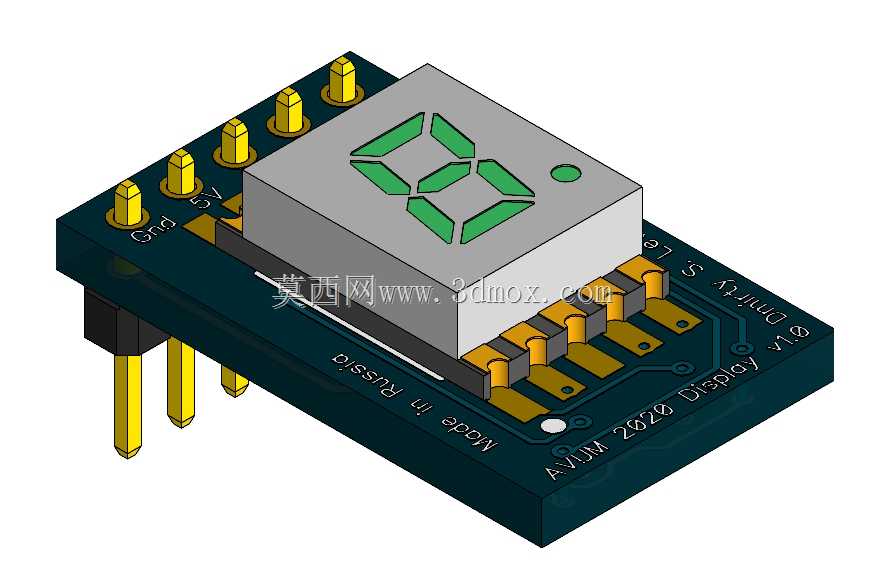

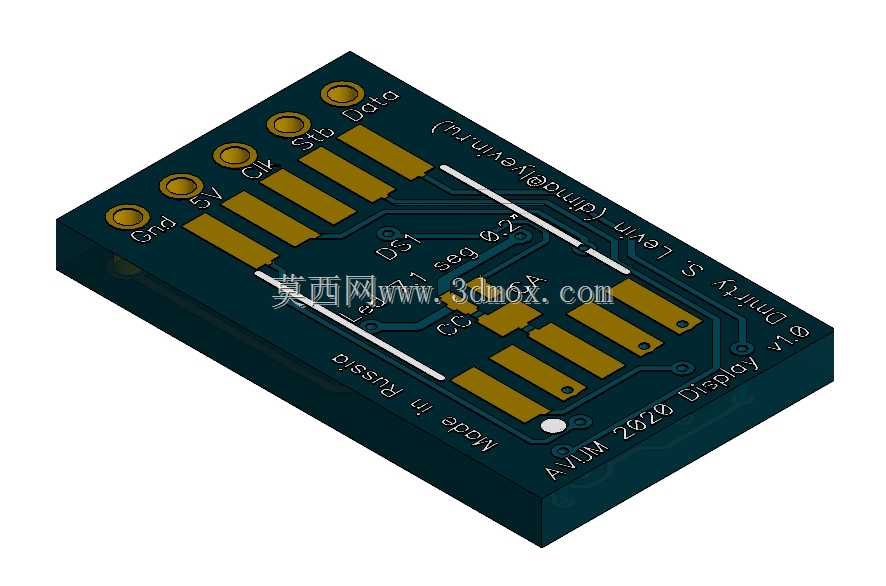

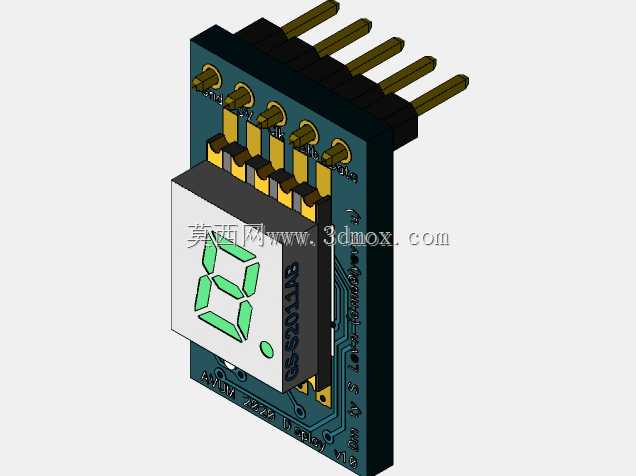

　　外形与安装边界上，模块整体采用极小尺寸的PCB设计，引脚间距设置为2mm，适配标准的排针焊接安装方式，既可以通过直插排针焊接在主控板的对应焊盘上，也可以通过排座实现可拆卸式连接，方便后期维护更换。PCB布局上将移位寄存器芯片布置在数码管下方，充分利用数码管的底部空间，进一步压缩整体板面尺寸，所有信号引脚与电源引脚统一排布在板边，接线逻辑清晰，电源引脚旁预留了滤波电容的焊接位置，可根据实际供电环境选择焊接，提升模块工作的抗干扰能力。数码管的显示面与PCB板面保持平行，安装后显示面与安装面的高度差控制在合理范围，不会因为模块过高影响整体装置的外壳装配。

　　功能特性层面，模块通过移位寄存器的锁存功能，可实现稳定的段码输出，不会出现刷新过程中的显示闪烁问题，串行传输的信号逻辑兼容常规的单片机IO电平，可直接与Arduino等常用开源主控板连接，不需要额外添加电平转换电路。模块的台阶式结构设计，在PCB制作时可直接匹配常规的PCB加工工艺，不需要特殊的制程要求，对应的生产文件可直接用于打样制作，适合小批量试制与个人DIY制作。在实际接线使用时，仅需要将时钟、数据、锁存三个信号引脚连接到主控的对应IO，电源引脚连接到对应电压的供电端，即可通过串行发送段码数据实现0-9的数字显示，也可通过段码组合实现部分字母与符号的显示，拓展基础的提示功能。

　　从工程选型的角度来看，这类小型显示模块非常适合对安装空间有严格限制的场景，比如小型桌面时钟的单数字扩展、多节点传感阵列的单点数值显示、小型实验装置的计数提示，相比大尺寸的多位数码管模块，它的占用面积极小，可灵活布置在装置的任意空余位置，不会挤占其他功能电路的安装空间。同时因为采用了移位寄存器驱动的方案，多个同类型模块还可以通过级联的方式扩展显示位数，仅需要占用同样的3个信号IO即可实现多位数字显示，拓展性较强，在需要多位数字显示但IO资源紧张的项目中，可通过多个模块级联快速搭建显示部分，不需要重新设计驱动电路。模块的PCB走线充分考虑了信号完整性，信号走线长度尽可能短，减少高频信号传输过程中的干扰，电源走线做了加宽处理，可承载数码管点亮时的峰值电流，避免长时间工作时走线过热压降过大的问题。
